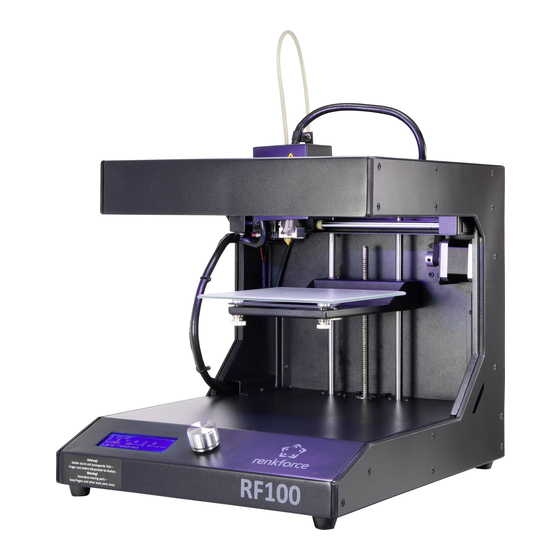

- Seite 1 Bedienungsanleitung RF100 v2 3D Drucker Fertiggerät Best.-Nr. 1548286...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................5 Lieferumfang ................................5 Inhalt der SD-Karte ..............................6 a) 3D Modelle ..............................6 b) Config ................................6 c) Bedienungsanleitung .............................7 d) Software ................................7 Ausstattung und Funktionen ..........................7 Funktionsprinzip des 3D Druckers ........................8 Sicherheitshinweise .............................9 a) Allgemein ...............................9 b) Gerät an Strom anschließen ........................ - Seite 3 14. Vorbereitung ..............................21 a) Druckbett kalibrieren ............................21 b) Filament wechseln / ersetzen ........................24 c) Installation der „Cura“ Software (optional) ....................24 15. Von der SD-Karte drucken ..........................25 a) Druckvorgang starten ..........................25 b) Drucken pausieren ............................26 c) Parameter während des Druckvorgangs einstellen ..................26 d) Druckvorgang anhalten ..........................26 e) <...
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Bestimmungsgemäße Verwendung
Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Website. 4. Lieferumfang • 3D Drucker Fertiggerät • Filamentschlauch • 250 g Original-Renkforce-Filament (1,75 mm weiß) • USB-Kabel • 8 GB SD-Karte mit • Spachtel - Bedienungsanleitung •... -
Seite 6: Inhalt Der Sd-Karte
5. Inhalt der SD-Karte • Die SD-Karte enthält folgende Ordner: - „3D Models“ (3D Modelle) - „Config“ - „Manual“ (Bedienungsanleitung) - „Software“ Schließen Sie den 3D Drucker mit der eingesteckten SD-Karte an Ihrem Computer an, um den vollständigen Inhalt der SD-Karte einzusehen. Über das Bedienfeld haben Sie nur einen begrenzten Zugriff auf die SD-Karte. -
Seite 7: C) Bedienungsanleitung
Im Bedienfeld ist der Inhalt dieses Ordners nicht einsehbar. Diese Config-Dateien werden für die mitgelieferten Filamente empfohlen. Mit der „Cura“ Software können auch Sie Ihre eigenen Konfigurationsdateien erstellen. c) Bedienungsanleitung • Im Ordner „Manual“ befindet sich die Kurzanleitung. Im Bedienfeld ist der Inhalt dieses Ordners nicht einsehbar. d) Software •... -
Seite 8: Funktionsprinzip Des 3D Druckers
7. Funktionsprinzip des 3D Druckers • Für den 3D-Druck wird zunächst eine Datei benötigt, die die dreidimensionalen Daten des zu druckenden Objekts enthält (ein gängiges Format solch einer Datei ist z.B. eine .stl-Datei). • Diese Datei kann mit einer entsprechenden Software oder mit einem 3D-Scanner erstellt werden. Im Internet gibt es jedoch auch schon zahlreiche Druckdateien, die heruntergeladen werden können, um möglichst schnell ein Objekt ausdrucken zu können. -
Seite 9: Sicherheitshinweise
8. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. - Seite 10 • Zur Vermeidung einer Überhitzung keine Gegenstände auf dem Gerät ablegen. Während des Betriebs darf das Gerät nicht zugedeckt werden. • Während des Betriebs wird die Düse sehr heiß. Während des Betriebs oder direkt nach dem Betrieb darf sie deshalb mit bloßen Händen nicht direkt berührt werden. Lassen Sie sie zuerst ausreichend abkühlen. •...
-
Seite 11: Gerät An Strom Anschließen
b) Gerät an Strom anschließen • Das Gerät ist in Schutzklasse 1 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (100-240 V/AC, 50/60 Hz) des öffentlichen Versorgungsnetzes in Schutzkontaktausführung verwendet werden. • Stellen Sie vor dem Anschluss des 3D Druckers an eine Steckdose sicher, dass die örtliche Netzspannung den Anschlusswerten entspricht, die auf dem Typenschild (auf der Rückseite des 3D Druckers) stehen. -
Seite 12: Bedienelemente Und Teile
8 LC-Display 13 Extruder 4 Netzbuchse 9 Drehknopf 14 Filamentschlauch 5 Sicherungsfach 10 Nivellierschrauben (insgesamt 3) b) Zubehör A 5x Original-Renkforce Filamentmuster B Netzkabel C USB-Kabel D Spachtel E SD-Karte F Pinzette G 2 / 2,5 mm Innensechskantschlüssel H 2x Schraube... -
Seite 13: Vor Der Installation
10. Vor der Installation • Nehmen Sie vorsichtig alle Teile aus der Verpackung. • Ziehen Sie die Schutzfolien vom LC-Display und vom Gehäuse ab. • Durchtrennen Sie die Kabelbinder auf beiden Seiten mit einem Seitenschneider. • Vergewissern Sie sich, dass keine Teile fehlen oder beschädigt sind. Benutzen Sie das Gerät nicht, wenn Teile fehlen oder beschädigt sind. - Seite 14 • Das Druckbett auflegen. • Mit zwei Schrauben und dem Innensechskantschlüssel die Filament- Spulenhalterung hinten am 3D Drucker montieren. Die „Nase“ am Ende der Halterung zeigt nach oben. • SD-Karte mit Aufkleberseite nach unten • Das Netzkabel mit der Netzbuchse anschließen. einstecken. •...
-
Seite 15: Bedienfeld
12. Bedienfeld • Der 3D Drucker wird mit dem Drehknopf bedient. • Im LC-Display werden die Menüoptionen und die Statusinformationen über einen < Info screen > (Info-Bildschirm) angezeigt. a) Erste Inbetriebnahme Beschreibung Aktion Navigieren in der Menüstruktur Den Drehknopf gegen bzw. im Uhrzeigersinn drehen. Parameter einstellen Menüpunkt auswählen bzw. -
Seite 16: Funktion
Menüoption Funktion < Level bed > Menü < Level bed > (Druckbett nivellieren) aufrufen. Wenn Sie diese Menüoption aktivieren, wird die Düse auf eine Standardtemperatur von 220°C vorgewärmt. < Preheat PLA > Wenn innerhalb der nächsten 5 Minuten keine Aktion erfolgt, schaltet sich die Vorheizfunktion ab und die Düse wird heruntergekühlt, um ein Überhitzen des Filaments und ein Verstopfen der Düse zu verhindern. - Seite 17 Menüoption Funktion Menü < Move > < Move axis > Kehrt zum Menü < Move axis > zurück. Wählen Sie die X-Achsenbewegung aus und rufen Sie das Menü < Move X > auf, um die X-Achsenbewegung im Wertebereich zwischen 0 und +120 mm einzustellen. <...
-
Seite 18: Statusinformationen
Menüoption Funktion Alle laufenden Vorgänge werden unverzüglich beendet. Die Achsbewegungen und der Vorschub des Filaments werden angehalten. Der 3D < Emergency stop > Drucker nimmt keine Befehlseingaben entgegen und der < Info screen > wird nicht aktualisiert. Der 3D Drucker muss anschließend neu gestartet werden (Einzelheiten dazu siehe „f) 3D Drucker neu starten“... -
Seite 19: Allgemeines Hinweise Zum 3D Druck
• Die beste Düsentemperatur hängt vom Filamentmaterial sowie von der Stärke der Druckschicht ab. Die Drucktemperatur des Filaments schwankt je nach Filamentmaterial und Filamenthersteller. Prüfen Sie vor dem Drucken immer die Angaben zum jeweiligen Filament. Um ein möglichst gutes Ergebnis zu erzielen, wird Renkforce Original-Filament empfohlen. -
Seite 20: B) Düsenblockaden Verhindern
b) Düsenblockaden verhindern • Halten Sie die hohe Temperatur nicht zu lange an der Düse ohne zu Drucken. • Halten Sie die Düse beim Einziehen des Filaments auf mindestens 20 mm Abstand zum Druckbett. • Entnehmen Sie das Filament nach dem Gebrauch. c) Druckschicht-Stärke •... -
Seite 21: Vorbereitung
14. Vorbereitung a) Druckbett kalibrieren • Im Menü < Main > die Option • < Auto home > wählen. • Im < Info screen > auf den < Prepare > wählen. Drehknopf drücken, um < Main Page> aufzurufen. Prepare First point Second point Third point •... -
Seite 22: Filamenteinrichtung
• Wenn der Drucker nach dem Kalibrieren des Druckbetts nicht korrekt ausdruckt, führen Sie nach der Druckbett- Kalibrierung bei Bedarf folgende Schritte aus: • Das Gewinde (Z-Achse) sachte • ... bis oben links am Druckbett • Im Menü < Prepare > zuerst im Uhrzeigersinn drehen... -
Seite 23: Filament Einziehen
Filament einziehen Unload filament Move axis Move X Move axis Move Y Disable steppers Move Z Temperature • Den Punkt < Move 1mm > • Den Punkt < Move Z > • Im Menü < Prepare > zuerst auswählen. auswählen. <... -
Seite 24: Filament Wechseln / Ersetzen
b) Filament wechseln / ersetzen • Wechseln Sie das Filament, wenn Sie eine andere Filamentfarbe oder ein anderes Material wünschen. • Wenn das bisherige Filament verbraucht ist, tauschen Sie das Filament durch ein neues aus. • Vor dem Ändern oder Ersetzen des Filaments muss zuerst der Extruder erhitzt werden, damit das alte Filament rückstandsfrei am Extruder ausgetauscht werden kann. -
Seite 25: Von Der Sd-Karte Drucken
15. Von der SD-Karte drucken Beim Erhitzen entsteht unter Umständen etwas Rauch oder Dampf. Dies ist normal. Bitte sorgen Sie für eine angemessene Belüftung. Setzen Sie das Druckbett keinen mechanischen Belastungen aus. Es besteht Bruchgefahr! Das direkte Drucken von der SD-Karte ist nur über das Bedienfeld möglich. Die Software muss dazu nicht installiert werden. -
Seite 26: Drucken Pausieren
b) Drucken pausieren Wenn der Druckvorgang pausiert, bleibt die Düse erhitzt. Der Druckvorgang sollte deshalb nur kurz unterbrochen werden, da die Düse sonst zu heiß wird und blockieren kann. • Drücken Sie den Drehknopf, um den < Info screen > zu verlassen und das Menü < Main > aufzurufen. •... -
Seite 27: E) (Nothaltbefehl) Ausführen
e) < Emergency stop > (Nothaltbefehl) ausführen • Wählen Sie mit dem Drehknopf < Emergencey Stop > aus, um einen laufenden Vorgang unverzüglich zu beenden. Die Achsbewegungen und der Vorschub des Filaments werden angehalten. Der 3D Drucker nimmt keine Befehlseingaben entgegen und der < Info screen > wird nicht auf den neuesten Stand gebracht. •... -
Seite 28: B) Installation
• Die Software „Cura“ erledigt folgende Aufgaben: - Platzierung, Drehung und Skalierung des 3D Objekts - Unterteilung des zu druckenden Objekts in dünne Schichten, die der 3D Drucker Schicht für Schicht drucken kann. Das Ergebnis dieses Prozesses ist eine GCODE Datei - Überprüfung von GCODE Dateien auf Fehler und Druckbarkeit - Erzeugen von Bauplattformen und Rafts zum Verbessern des Druckresultats - Übertragen der GCODE Dateien an den Drucker oder Speichern der Dateien auf einer SD-Karte für den PC-... -
Seite 29: Software Starten
3 Klicken Sie auf „Browse my computer for driver software“ (Meinen Computer nach Treibersoftware durchsuchen). Der benötigte Treiber befindet sich auf der SD-Karte unter der Bezeichnung „Software/ft232 usb uart driver“. 4 Befolgen Sie die Bildschirmanweisungen, um die Aktualisierung abzuschließen. Software starten Nachdem die Installation abgeschlossen ist, wird der „Configuration Wizard“ angezeigt. Er leitet Sie schrittweise durch die gesamte Einrichtung des 3D Druckers: 1 Wählen bevorzugte Sprache... - Seite 30 3 Wählen Sie „Other“. 4 Klicken Sie auf „Next >“. 5 Wählen Sie „Custom...“. 6 Klicken Sie auf „Next >“.
-
Seite 31: Einrichtung Der Software - Mac Os
7 Geben Sie die Parameter wie dargestellt ein. 8 Klicken Sie auf „Finish“, um den Assistenten abzuschließen. d) Einrichtung der Software - Mac OS • Es ist wichtig, dass Sie der Software das Druckerprofil zur Verfügung stellen, bevor Sie den Drucker mit dem Computer verbinden. - Seite 32 2 Suchen Sie nach „Resources/ machine_profiles“. 3 Markieren Sie die Profildatei „RF100 v2.ini“ auf der SD-Karte und kopieren Sie diese in den Ordner „machine_profiles“. 4 Starten Sie die „Cura“ Anwendung. 5 Wählen Sie im Menü „Machine“ die Option „Add new machine“.
- Seite 33 6 Klicken Sie auf „Next >“. 7 Wählen Sie „Other“. 8 Klicken Sie auf „Next >“.
- Seite 34 9 Wählen Sie „RF100 v2“. 10 Klicken Sie auf „Next >“. 11 Klicken Sie auf „Finish“. Die Installation ist damit beendet.
-
Seite 35: E) Software-Einstellungen - Windows
e) Software-Einstellungen - Windows ® Hier können weitere Einstellungen vorgenommen werden, jedoch sei erwähnt, dass diese eher fortgeschrittenen Nutzern vorbehalten sind. Zu den Funktionen lesen Sie die Onlinehilfe der Software. Bei falschen Einstellungen kann der 3D Drucker beschädigt werden oder die Ausdrucke werden fehlerhaft. Anfänger sollten zunächst mit den Grundeinstellungen arbeiten. - Seite 36 7 Richten Sie die Parameter unter „Advanced“ wie dargestellt ein. Dies sind die möglichen Parameter für ein PLA Filament. 8 Unter „Expert“ wählen Sie „Open expert settings“.
- Seite 37 9 Richten Sie die Parameter unter „Support“ wie dargestellt ein. 10 Klicken Sie auf „Ok“. Filamentdurchmesser Der Filamentdurchmesser wird durch den Filamenthersteller angegeben. Falls keine Angaben zum Filamentdurchmesser vorliegen (z.B. kein Label vorhanden an der Filamentspule), können Sie den Durchmesser ausrechnen: •...
-
Seite 38: F) Konfigurationsdatei Laden - Windows
f) Konfigurationsdatei laden – Windows ® • Um das Drucken mit unterschiedlichen Materialien zu vereinfachen, laden Sie die voreingestellte Konfigurationsdatei für das Filament von der SD-Karte. Solche Konfigurationsdateien können Sie auch von www.conrad.com herunterladen. 1 Klicken Sie auf „File“. 2 Wählen Sie „Open Profile...“. 3 Wählen Sie im Auswahlfenster für das verwendete Filament eine Filament-Konfigurationsdatei aus und bestätigen Sie Ihre Auswahl . -
Seite 39: H) Modelldatei Laden - Windows ® Und Mac Os
h) Modelldatei laden – Windows und Mac OS ® • Im Hauptordner „3D Models“ sind auf der mitgelieferten SD-Karte ein paar Beispiele für die ersten Druckversuche gespeichert. Im Internet gibt es auch schon zahlreiche 3D Modelldateien, die heruntergeladen werden können. Sie können aber auch ein 3D Programm verwenden, um Ihr eigenes Modell zu erstellen. -
Seite 40: I) Druckvorgang Starten
i) Druckvorgang starten • Sobald der Drucker mit dem Computer über das USB-Kabel verbunden ist, erscheint das Drucksymbol 1 Klicken Sie mit der rechten Maustaste auf das Symbol Wählen Sie „Print from COM3“, um den Druckvorgang zu starten. (Alternativ können Sie den g.code auch auf der SD-Karte speichern). -
Seite 41: J) Druckvorgang Anhalten
j) Druckvorgang anhalten Wählen Sie „Cancel print“ in der „Cura“ Software, um den Druckvorgang abzubrechen. Da die Datenübertragung in der Software gepuffert wird, kann es 1 Minute nach dem Klicken auf das Stop- Symbol dauern, bis der 3D Drucker anhält. Wählen Sie den Befehl „Cancel print“... -
Seite 42: Extruder Von Innen Reinigen
Düse von innen reinigen • Erhitzen Sie die Düse. Ziehen Sie das Filament wiederholt ein und aus, bis der Filamentstrom wie erwartet ist. Falls an der Düse noch immer nicht genügend Material extrudiert wird, lassen Sie die Düse bis auf die untere Schmelztemperatur des Filaments gemäß... -
Seite 43: Filament Entnehmen
f) Filament entnehmen • Stellen Sie sicher, dass die Düsentemperatur 170 °C oder höher erreicht hat. Unload filament Main Move axis Auto home Disable steppers Level Bed Preheat PLA Temperature • < Unload filament > wählen. • < Preheat PLA > wählen. • Die Filamentspule aus der Spulenhalterung nehmen. -
Seite 44: Fehlerbehebung
Fehlerbehebung Problem Mögliche Lösung Überprüfen Sie den Anschluss der Netzleitung. Nach dem Einschalten funktioniert der Überprüfen Sie die Netzsteckdose. Wird sie ordnungsgemäß mit 3D Drucker nicht. Das LC-Display bleibt Strom versorgt? leer und die Druckraumbeleuchtung Prüfen Sie die Sicherung (Einzelheiten dazu siehe Kapitel „e) schaltet sich nicht ein. - Seite 45 Problem Mögliche Lösung Beim Drucken von der SD-Karte muss der Computer vom 3D Drucker getrennt sein. Der Druck bricht während des Überprüfen Sie die Einstellungen Ihres Computers. Er darf Druckvorgangs ab. während des Druckvorgangs nicht in den Standby-Betrieb gehen (Energieoptions-Einstellungen) oder herunterfahren (Installation von Software oder Software-Updates während des Drucks).
-
Seite 46: Entsorgung
Problem Mögliche Lösung Die angezeigte Heiztemperatur ist Thermistor und die Heizperle sind defekt. Ersetzen Sie den Thermistor ähnlich der Raumtemperatur oder mit Heizperle (unter der Best.-Nr. 1538778 erhältlich). kontinuierlich 0 °C. Schalten Sie den 3D Drucker aus. Nehmen Sie die Schutzabdeckung Die Statusinformation "Temp sensor des Extruders ab. -
Seite 47: Technische Daten
20. Technische Daten Betriebsspannung .........100 - 240 V/AC, 50/60 Hz Verbrauch ..........Max. 60 W Leistungsaufnahme im Standby ...1,08 W Sicherung..........F5AL, 250V Fertigungsverfahren ......Aufschmelzen von Filamentmaterial Modellgröße (B x H x T) .......Max. 120 x 120 x 120 mm Auflösung der Druckschicht ....0,1 - 0,2 mm Druckgeschwindigkeit ......30 - 300 mm/s Druckformat ...........GCODE Düse (ø) ..........0,4 mm... - Seite 48 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2017 by Conrad Electronic SE.
