Renkforce RF2000 Bedienungsanleitung Seite 20

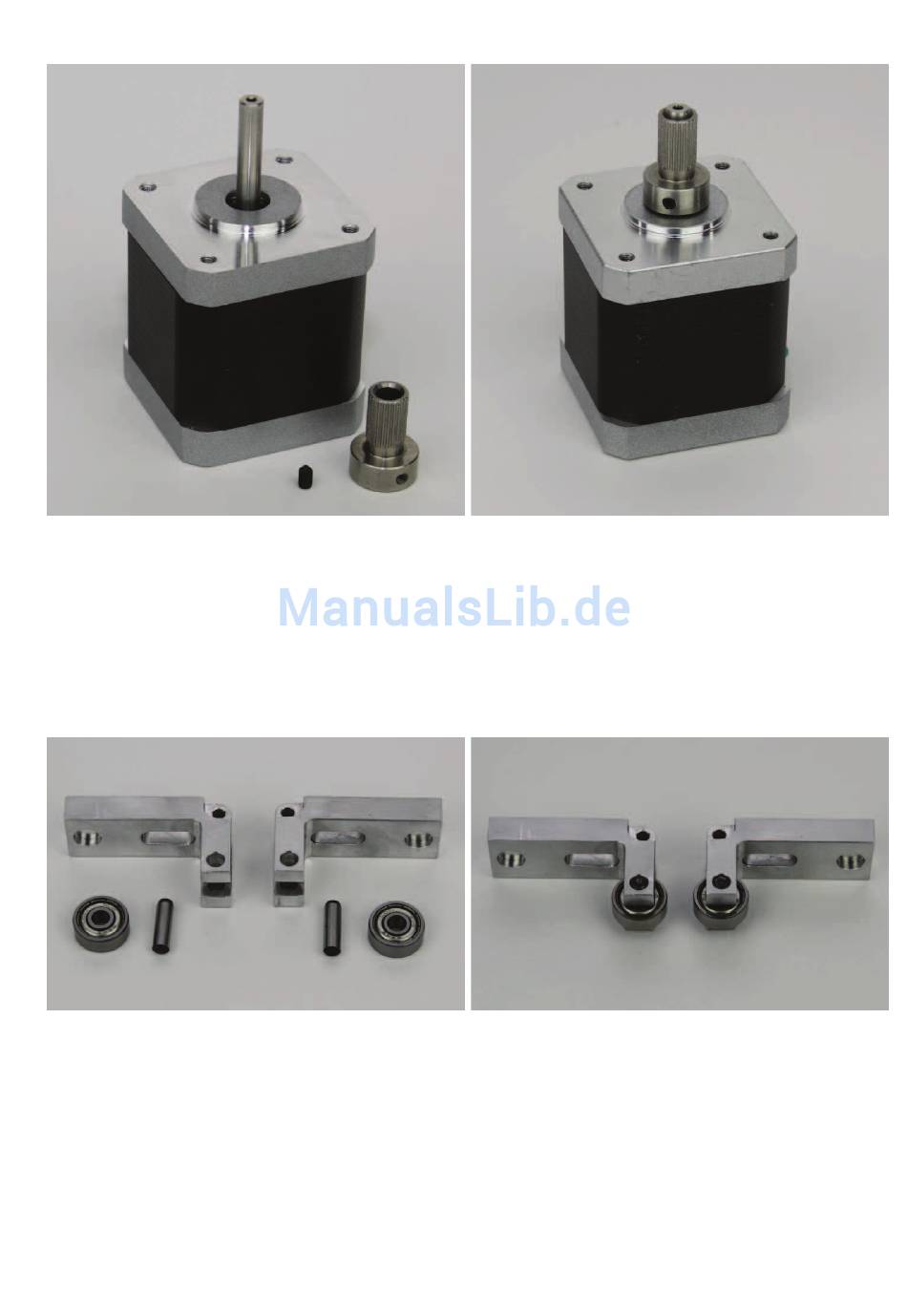

Montage der Rändel auf den Vorschubmotoren
2x Schrittmotor
2x Vorschubrändel
2x Gewindestift M3x5
Zusammenbau der Kugellagerhalterungen
2x Kugellagerhalterung
2x Kugellager 624ZZ (Durchmesser innen/außen (3,8/13 mm)
2x Zylinderstift 4x14 mm
20
Das Vorschubrändel auf Achse des Schrittmotors stecken und
mit dem Gewindestift befestigen. Den Gewindestift mit Schrau-
bensicherungslack versehen.
Das Vorschubrändel muss dabei, soweit wie möglich, am Mo-
tor sein. Als Orientierung für den Abstand schieben Sie ein
zweimal gefaltetes Blatt Papier zwischen Rändel und Motor.
Alle Schritte für den andern Schrittmotor wiederholen.
Die Kugellagerhalterung auf einen geraden und festen Unter-
grund legen. Die Kugellager in die Aussparung der Halterung
legen und den Zylinderstift vorsichtig mit einem Hammer in die
Halterung und das Kugellager eintreiben, bis der Stift komplett
im Loch der Halterung verschwunden ist. Gegebenenfalls ei-
nen Montagedorn oder -durchschlag zur Hilfe nehmen.
Bei der zweiten Kugellagerhalterung genauso verfahren.
