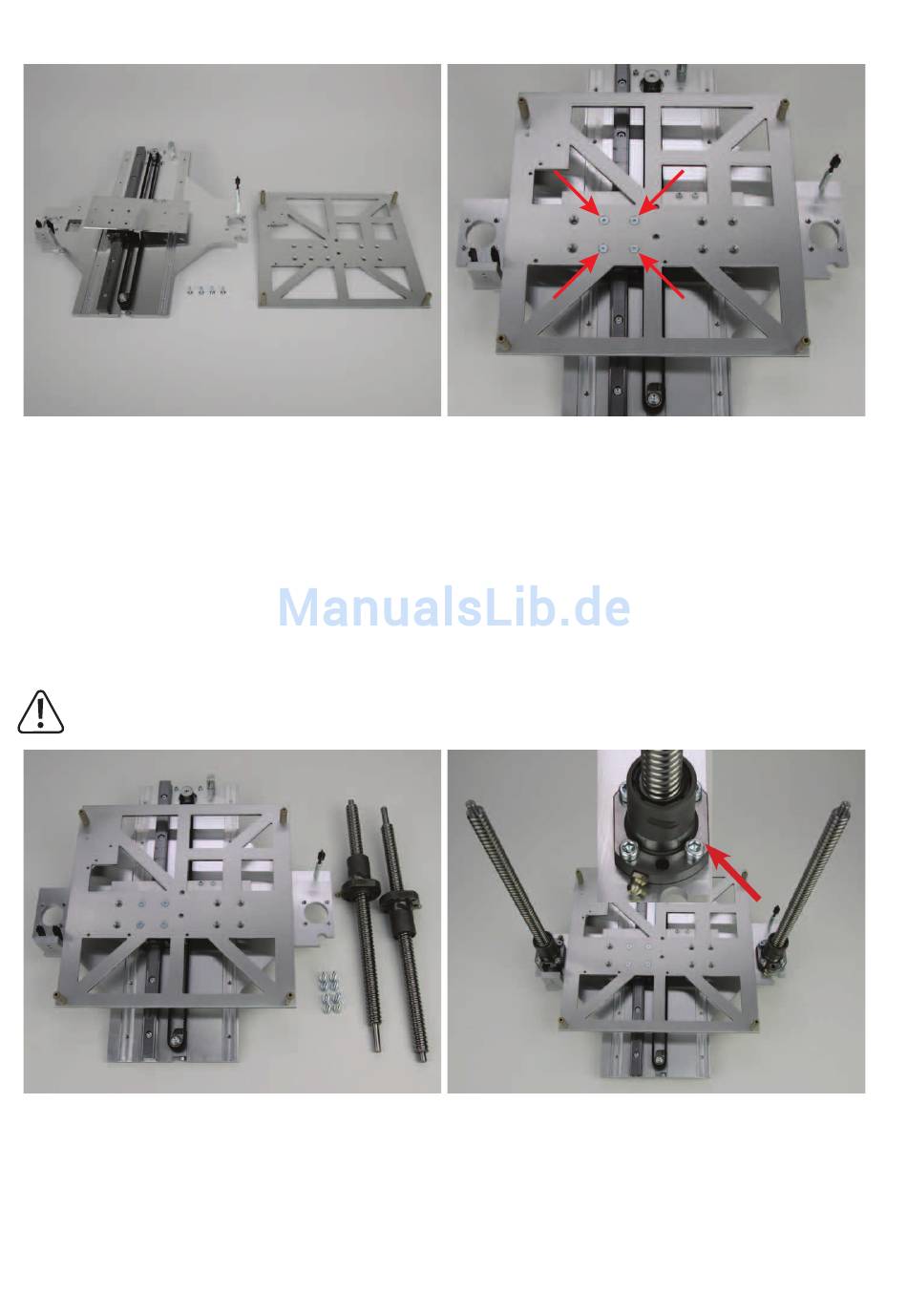

Montage des Untertischs
1x Y-Platte
1x Untertisch
4x Senkkopfschraube M4x12
Montage der Kugelgewindetriebe
Die Muttern dürfen keinesfalls von den Kugelgewindetrieben entfernt werden, da ansonsten die Lagerkugeln heraus-
fallen. Dies wäre irreparabel.
1x Y-Platte
8x Zylinderkopfschraube M5x16
2x Kugelgewindetrieb
Den Untertisch und die Untertischhalterung mit den 4 Senk-
kopfschrauben, wie im Bild gezeigt, auf dem Führungswagen
befestigen.
Schrauben mit Schraubensicherungslack versehen.
Um zu prüfen, ob der Untertische gerade montiert ist, an zwei
verschiedenen Stellen den Abstand zwischen dem Tisch und
dem linken Halteblock des Schleppkettenendstücks messen.
Gegebenenfalls die 4 Senkkopfschrauben leicht lösen und den
Tisch nachjustieren.
Die beiden Kugelgewindetriebe, wie im Bild zu sehen, mit je 4
Schrauben an der Y-Platte befestigen. Die Schrauben hierbei
jedoch nur von Hand locker anschrauben.
Beachten Sie hierbei die Lage der Schmiernippel. Sie müssen
beide zur Geräteinnenseite weisen.
Die abgeflachten Seiten der Befestigungen müssen mit der
Außenkante der Y-Platte abschließen.
