Operator - KEB COMBIVERT S4 Applikationsanleitung

Installation und Anschluß
2.9

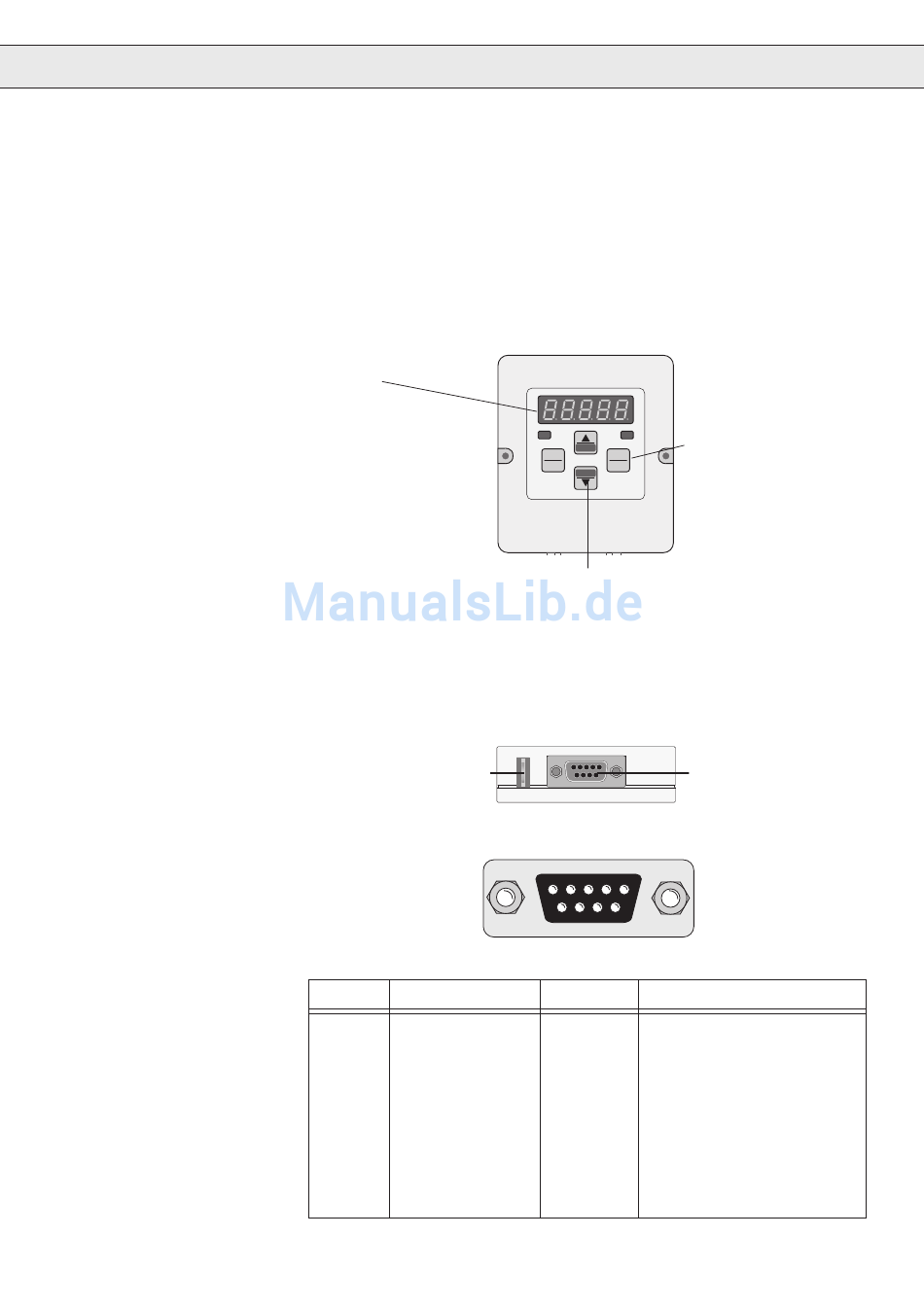

Operator

Digital-Operator
Art.-Nr. 00.F4.010-2009
Interface-Operator
Art.-Nr. 00.F4.010-1009
Informationen über weitere
Operatoren bei KEB!
22
Als Zubehör zur lokalen Bedienung des KEB COMBIVERT S4 ist ein Operator
erforderlich. Um Fehlfunktionen zu vermeiden, muß der Steller vor dem Aufstecken/
Abziehen des Operators in den Status nOP (Reglerfreigabe Kl. X1.1) gebracht werden.
Bei Inbetriebnahme des Umrichters ohne Operator, wird mit den zuletzt abgespei-
cherten Werten, bzw. Werkseinstellung gestartet.
Der Operator ist in mehreren Versionen erhältlich:
5-stelliges LED-Display
Im Interface-Operator ist zusätzlich eine potentialgetrennte RS232/RS485-Schnitt-
stelle integriert. Mit der RS232/485-Parametrierschnittstelle wird der KEB COMBIVERT
S4 zur Kommunikation mit einer Datenübertragungseinrichtung erweitert. Die ent-
sprechende Beschaltung ermöglicht eine physikalisch potentialgetrennte Übertra-
gung.
PE-Anschluß
Servosteller Parametrierschnittstelle
PIN Nr. RS485 / Bezug
1 –
2 –
3 –
4 A'
5 B'
6 –
7 C/C'
8 A
9 B
START
ENTER FUNC.
F/R SPEED
STOP
Doppelfunktionstastatur
5 4 3 2 1
9 8 7 6
Signal Bedeutung
– reserviert
TxD Sendesignal / RS232
RxD Empfangssignal / RS232
RxD-A Empfangssignal A / RS485
RxD-B Empfangssignal B / RS485
VP Versorgungsspannung
+5 V, I
COM Datenbezugspotential
TxD-A Sendesignal A / RS485
TxD-B Sendesignal B / RS485
Betriebs-/Fehleranzeige
Normal "LED ein"
Fehler "LED blinkt"
RS232/RS485
= 10 mA
max
