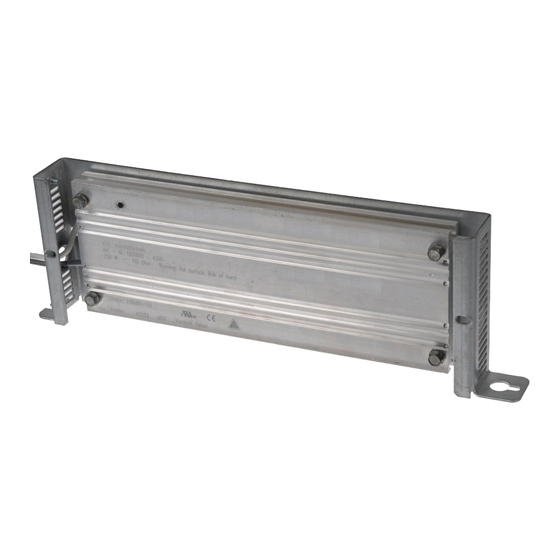

- Seite 1 C O M B I V E R T Betriebsanleitung Bremswiderstände für COMBIVERT G6 Mat.No. Rev. 00G6NDZ-0010...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ......................5 Allgemeines ......................5 Gültigkeit und Haftung .................... 5 Urheberrecht ......................6 Bestimmungsgemäßer Gebrauch ................6 Produktbeschreibung ..................... 6 Berechnungen ....................7 Auswahl des Bremswiderstandes ................. 7 Bremsrampe ......................7 Berechnungsformeln ....................8 Technische Daten...................9 Allgemein ......................... 9 Technische Daten bei Nebenbau ................9 Besonderheiten bei Unterbau ................ - Seite 4 Inhaltsverzeichnis D - 4...
-
Seite 5: Vorwort
Vorwort Vorwort Allgemeines Zuerst möchten wir sie als Kunden der Karl E. Brinkmann GmbH begrüßen und ihnen zum Erwerb des vorliegenden Produktes gratulieren. Die beigefügten Unterlagen entsprechen dem bei Drucklegung gültigen Stand. Druckfehler, Irrtümer und technische Änderungen vor- behalten. Die Anleitung muss jedem Anwender zugänglich gemacht werden. Vor jeglichen Arbeiten muss sich der Anwender mit dem Gerät vertraut machen. -
Seite 6: Urheberrecht
Maschinen bestimmt sind. Sie können sowohl unter, als auch neben dem Umrichter montiert werden. Die jeweiligen Belastungsgrenzen sind hierbei unterschiedlich. Die bei KEB eingesetzten Halbleiter und Bauteile sind für den Einsatz in industriellen Pro- dukten entwickelt und ausgelegt. Wenn das Produkt in Maschinen eingesetzt wird, die unter Ausnahmebedingungen arbeiten, lebenswichtige Funktionen, lebenserhaltende Maßnahmen... -
Seite 7: Berechnungen
Strom auszulegen. Bremsrampe Die Bremsrampe wird am Frequenzumrichter eingestellt. Ist sie zu klein gewählt, schaltet sich der KEB COMBIVERT selbsttätig ab und die Fehlermeldung Überspannung (E.OP) oder Überstrom (E.OC) erscheint. Die ungefähre Bremszeit kann nach den folgenden Formeln ermittelt werden. -
Seite 8: Berechnungsformeln
Bremswiderstände Berechnungsformeln Bremszeit ohne ) • (n – n = ––––––––––––––––– Bremswiderstand Bmin 9,55 • (K • M Gültigkeitsbereich: n > n (Feldschwächbereich) Erforderliches ) • (n – n = –––––––––––––––– – M Bremsmoment 9,55 • t Bedingungen: M ≤ 1,5 • M ;... -
Seite 9: Technische Daten
Spitzenleistung Ps = Dauerleistung PD • Überlastfaktor ÜF Die errechnete Spitzenbremsleistung P muss kleiner als die Spitzenleistung P des Wider- standes sein. Wird der Wert nicht erreicht, setzen Sie sich bitte mit KEB in Verbindung. Besonderheiten bei Unterbau Zykluszeit 120 s Max. -
Seite 10: Abmessungen Unter-/Nebenbau Für Gehäusegröße A Und B
Bremswiderstände Abmessungen Unter-/Nebenbau für Gehäusegröße A und B 26,2 1) Anschlusskabel; 2) Erdungsschraube M4x8 Materialnummer 10G6A90-4300 13G6B90-4300 D - 10... -
Seite 11: Abmessungen Unter-/Nebenbau Für Gehäusegröße C
Bremswiderstände Abmessungen Unter-/Nebenbau für Gehäusegröße C 1) Anschlusskabel; 2) Erdungsschraube M4x8 Länge der Anschlusskabel: ca. 200 mm D - 11... -
Seite 12: Abmessungen Unter-/Nebenbau Für Gehäusegröße E
Bremswiderstände Abmessungen Unter-/Nebenbau für Gehäusegröße E 1) Anschlusskabel; 2) Erdungsschraube M4x8 Länge der Anschlusskabel: ca. 290 mm D - 12... -
Seite 13: Einbauhinweise
Bremswiderstände Einbauhinweise Bremswiderstände können auch bei regulärem Betrieb sehr hohe Oberflächentemperaturen entwickeln. Für einen sicheren Betrieb sind folgende Punkte unbedingt zu beachten: • Mindestabstände zu benachbarten Materialien/Oberflächen so wählen, dass weder Brandgefahr besteht, noch Fehlfunktionen durch erhöhte Umgebungstemperatur ausge- löst werden. •... -
Seite 14: Zertifizierung
Eine Abnahme gemäß UL ist bei den Widerständen durch nebenstehendes Logo auf dem Produkt gekennzeichnet. Die Widerstände sind durch UL sowohl für die USA (NMTR2) als auch für Kanada (NMTR8) im File E212934 zugelassen und mit den KEB Umrichtern Typ G6 approbiert. D - 14... - Seite 15 Notizen D - 15...
