System SLIO
4.3
Anschluss eines Motors
4.3.1
Anschlussmöglichkeiten
Anschlüsse
HB300 | FM | 054-1BA00 | de | 24-25
5.
Senden Sie das Kommando "Einschalten".
⮫ "0x8100-01 - Steuerwort"...Seite 118
�� Das Motion-Modul zeigt den Zustand "Eingeschaltet".
6.
Senden Sie das Kommando "Betrieb freigeben".
⮫ "0x8100-01 - Steuerwort"...Seite 118
�� Das Motion-Modul zeigt den Zustand "Betrieb freigegeben". Der Antrieb ist jetzt
bereit für Ihre Fahrbefehle.
VORSICHT
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes mög-
lich!
Setzen Sie das System SLIO in einen sicheren, spannungslosen Zustand,
bevor Sie mit der Montage, Demontage oder Verdrahtung der System SLIO
Module beginnen!

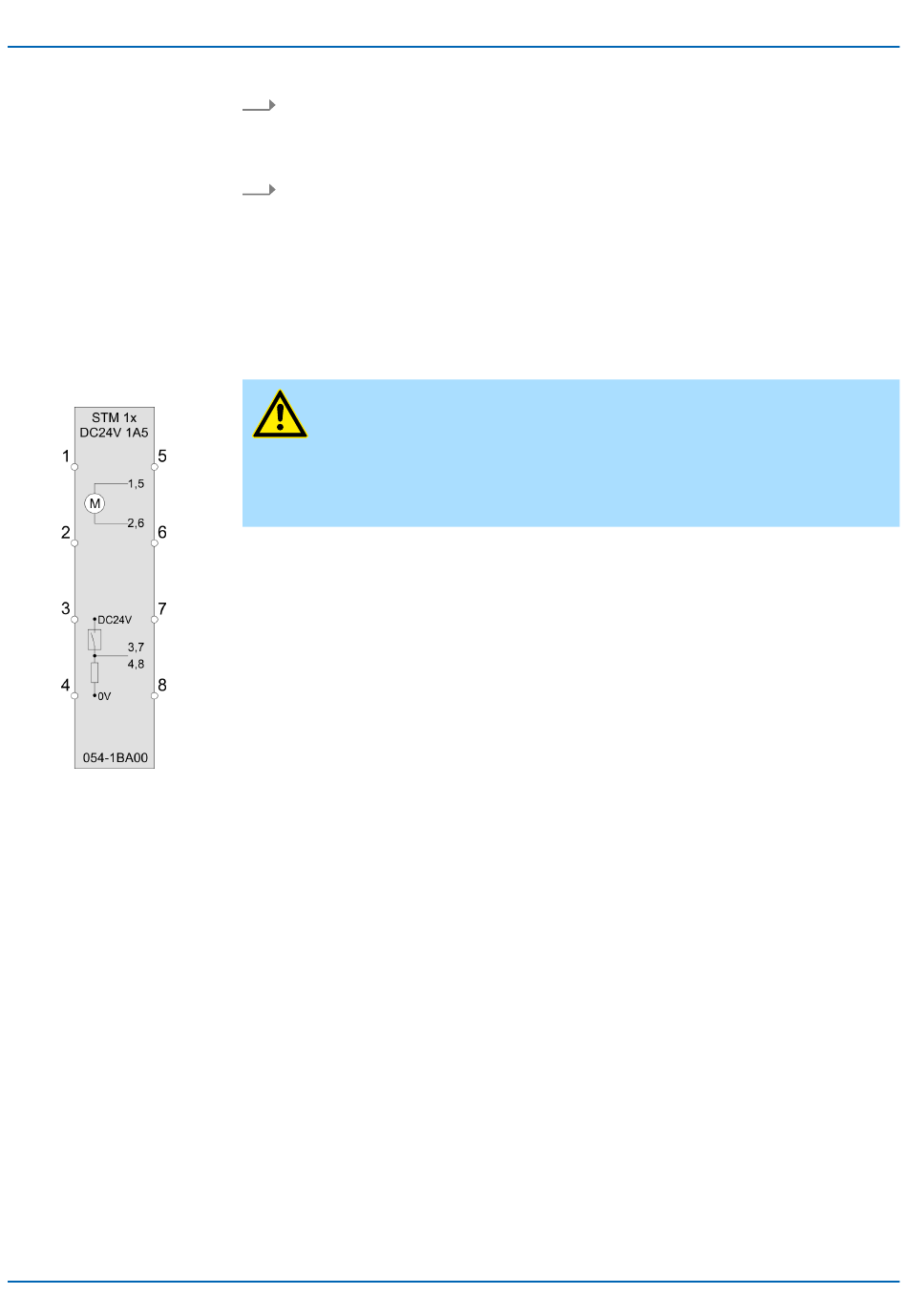

Das Schrittmotor-Modul besitzt bipolare Endstufen und kann hiermit bipolare und unipo-
lare Motoren ansteuern. Sie können Drähte mit einem Querschnitt von 0,08mm
1,5mm
2
anschließen. Für die Anschlussleitungen gelten folgende Anforderungen:
■
Für die digitalen E/A-Anschlüsse können bei DIO-Betrieb Einzeladern verwendet
werden. Im Encoder-Betrieb sind geschirmte Leitungen zu verwenden.
■
Ein Motor ist über geschirmte Leitungen anzuschließen.
■
Generell sind Power- und Signalleitungen getrennt voneinander zu verlegen.
Anschluss eines Motors > Anschlussmöglichkeiten
Bit 3...0: 0111
Bit 3...0: 1111
Einsatz
bis
2
63
