- Seite 1 VIPA System SLIO IM | 053-1MT00 | Handbuch HB300D_IM | RD_053-1MT00 | Rev. 11/28 Juli 2011...
- Seite 2 Copyright © VIPA GmbH. All Rights Reserved. Dieses Dokument enthält geschützte Informationen von VIPA und darf außer in Übereinstimmung mit anwendbaren Vereinbarungen weder offengelegt noch benutzt werden. Dieses Material ist durch Urheberrechtsgesetze geschützt. Ohne schriftliches Einverständnis von VIPA und dem Besitzer dieses Materials darf dieses Material weder reproduziert, verteilt, noch in keiner Form von keiner Einheit (sowohl VIPA-intern als auch -extern) geändert werden, es sei denn in Übereinstimmung mit anwendbaren Vereinbarungen, Verträgen oder Lizenzen.
-
Seite 3: Inhaltsverzeichnis
Handbuch VIPA System SLIO Inhaltsverzeichnis Inhaltsverzeichnis Über dieses Handbuch................1 Sicherheitshinweise................. 2 Teil 1 Grundlagen und Montage ............. 1-1 Sicherheitshinweis für den Benutzer ............ 1-2 Systemvorstellung ................1-3 Abmessungen ..................1-6 Montage ....................1-7 Demontage und Modultausch............. 1-10 Verdrahtung ..................1-14 Hilfe zur Fehlersuche - LEDs.............. - Seite 4 Handbuch VIPA System SLIO Inhaltsverzeichnis HB300D - IM - RD_053-1MT00 - Rev. 11/28...
-
Seite 5: Über Dieses Handbuch
Handbuch VIPA System SLIO Über dieses Handbuch Über dieses Handbuch Das Handbuch beschreibt den IM 053-1MT00 ModbusTCP Ethernet Koppler aus dem System SLIO von VIPA. Hier finden Sie alle Informationen, die für Inbetriebnahme und Betrieb erforderlich sind. Überblick Teil 1: Grundlagen und Montage Kernthema dieses Kapitels ist die Vorstellung des System SLIO von VIPA. -
Seite 6: Inhalt
Handbuch VIPA System SLIO Über dieses Handbuch Das Handbuch beschreibt den IM 053-1MT00 aus dem System SLIO von Zielsetzung und VIPA. Beschrieben wird Aufbau, Projektierung und Anwendung. Inhalt Dieses Handbuch ist Bestandteil des Dokumentationspakets mit der Best.-Nr.: VIPA HB300D_IM und ist gültig für: Produkt Best.-Nr. -
Seite 7: Sicherheitshinweise
Handbuch VIPA System SLIO Sicherheitshinweise Sicherheitshinweise Das System SLIO ist konstruiert und gefertigt für: Bestimmungs- gemäße • Kommunikation und Prozesskontrolle Verwendung • Allgemeine Steuerungs- und Automatisierungsaufgaben • den industriellen Einsatz • den Betrieb innerhalb der in den technischen Daten spezifizierten Umgebungsbedingungen •... - Seite 8 Handbuch VIPA System SLIO Sicherheitshinweise HB300D - IM - RD_053-1MT00 - Rev. 11/28...
-
Seite 9: Teil 1 Grundlagen Und Montage
Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Teil 1 Grundlagen und Montage Kernthema dieses Kapitels ist die Vorstellung des System SLIO von VIPA. Überblick Hier finden Sie alle Informationen, die für den Aufbau und die Verdrahtung einer Steuerung aus den Komponenten des System SLIO erforderlich sind. Neben den Abmessungen sind hier auch die allgemeinen technischen Daten des System SLIO aufgeführt. -
Seite 10: Sicherheitshinweis Für Den Benutzer
Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Sicherheitshinweis für den Benutzer VIPA-Baugruppen sind mit hochintegrierten Bauelementen in MOS- Handhabung Technik bestückt. Diese Bauelemente sind hoch empfindlich gegenüber elektrostatisch Überspannungen, die z.B. bei elektrostatischer Entladung entstehen. gefährdeter Zur Kennzeichnung dieser gefährdeten Baugruppen wird nachfolgendes Baugruppen Symbol verwendet: Das Symbol befindet sich auf Baugruppen, Baugruppenträgern oder auf... -
Seite 11: Systemvorstellung
Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Systemvorstellung Das System SLIO ist ein modular aufgebautes Automatisierungssystem für Übersicht die Montage auf einer 35mm Tragschiene. Mittels der Peripherie-Module in 2-, 4- und 8-Kanalausführung können Sie dieses System passgenau an Ihre Automatisierungsaufgaben adaptieren. - Seite 12 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Jedes Peripherie-Modul besteht aus einem Terminal- und einem Peripherie-Module Elektronik-Modul. Terminal-Modul Elektronik-Modul Terminal-Modul Das Terminal-Modul bietet die Aufnahme für das Elektronik-Modul, beinhaltet den Rückwandbus mit Spannungsversorgung für Elektronik, Anbindung an die DC 24V Leistungsversorgung und den treppenförmigen Klemmblock für die Verdrahtung.
- Seite 13 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Zubehör Schirmschienen- Der Schirmschienen-Träger dient zur Aufnahme von Träger Schirmschienen (10mm x 3mm) für den Anschluss von Kabelschirmen. Schirmschienen-Träger, Schirmschiene Kabel- schirmbefestigungen sind nicht Lieferumfang enthalten, sondern ausschließlich als Zubehör erhältlich. Der Schirmschienen-Träger wird unterhalb des Klemm- blocks in das Terminal-Modul gesteckt.
-
Seite 14: Abmessungen
Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Abmessungen Maße Bus-Koppler 76.5 48.5 Maße Peripherie- Modul 76.5 12.9 Maße Elektronik- Modul 12.9 Maße in mm HB300D - IM - RD_053-1MT00 - Rev. 11/28... -
Seite 15: Montage
Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Montage Das Terminal-Modul besitzt einen Verriegelungshebel an der Oberseite. Funktionsprinzip Zur Montage und Demontage ist dieser Hebel nach oben zu drücken, bis er hörbar einrastet. Zur Montage stecken Sie das zu montierende Modul an das zuvor gesteckte Modul und schieben Sie das Modul, geführt durch die Führungsleisten an der Ober- und Unterseite, auf die Tragschiene. - Seite 16 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Die einzelnen Module werden direkt auf eine Tragschiene montiert. Über Montage die Verbindung mit dem Rückwandbus werden Elektronik- und Leistungs- Vorgehensweise versorgung angebunden. Sie können bis zu 64 Module stecken. Bitte beachten Sie hierbei, dass der Summenstrom der Elektronikversorgung den Maximalwert von 3A nicht überschreitet.
- Seite 17 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage • Montage Montieren Sie die gewünschten Peripherie-Module. Peripherie- Clack Module Montage • Nachdem Sie Ihr Gesamt-System montiert haben, müssen Sie zum Bus-Blende Schutz der Bus-Kontakte die Bus-Blende am äußersten Modul wieder stecken.
-
Seite 18: Demontage Und Modultausch
Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Demontage und Modultausch Bei der Demontage und beim Austausch eines Moduls, eines Kopf-Moduls Vorgehensweise (z.B. Bus-Koppler) oder einer Modulgruppe müssen Sie aus montage- technischen Gründen immer das rechts daneben befindliche Elektronik- Modul entfernen! Nach der Montage kann es wieder gesteckt werden. - Seite 19 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage • Zur Montage klappen Sie den Verriegelungshebel des zu montierenden Moduls nach oben. • Stecken Sie das zu montierende Modul in die Lücke zwischen die beiden Module und schieben Sie das Modul, geführt durch die Führungsleisten auf beiden Seiten, auf die Tragschiene.
- Seite 20 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage • Zur Montage klappen Sie alle Verriegelungshebel des zu montierenden Kopf-Moduls nach oben. • Stecken Sie das zu montierende Kopf-Modul an das linke Modul und schieben Sie das Kopf-Modul, geführt durch die Führungsleisten, auf die Tragschiene.
- Seite 21 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage • Ziehen Sie die Modulgruppe nach vorne ab. • Zur Montage klappen Sie alle Verriegelungshebel der zu montierenden Modulgruppe nach oben. • Stecken Sie die zu montierende Modulgruppe in die Lücke zwischen die beiden Module und schieben Sie die Modulgruppe, geführt durch die Führungsleisten auf beiden Seiten, auf die Tragschiene.
-
Seite 22: Verdrahtung
Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Verdrahtung Bei der Verdrahtung werden Anschlussklemmen mit Federklemmtechnik Anschluss- eingesetzt. Die Verdrahtung mit Federklemmtechnik ermöglicht einen klemmen schnellen und einfachen Anschluss Ihrer Signal- und Versorgungs- leitungen. Im Gegensatz zur Schraubverbindung ist diese Verbindungsart erschüt- terungssicher. - Seite 23 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Standard- Verdrahtung SysDC5V max. 3A DC24V max. 10A DC24V DC24V (1) DC 24V für Leistungsversorgung I/O-Ebene (max. 10A) (2) DC 24V für Elektronikversorgung Bus-Koppler und I/O-Ebene Achtung! Da die Leistungsversorgung keine interne Absicherung besitzt, ist diese extern mit einer Sicherung entsprechend dem Maximalstrom abzusichern, d.h.
- Seite 24 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Das Power-Modul mit der Best.-Nr. 007-1AB00 setzen Sie ein, wenn die Einsatz von 10A für die Leistungsversorgung nicht mehr ausreichen. Sie haben so auch Power-Modulen die Möglichkeit, Potenzialgruppen zu bilden. Das Power-Modul mit der Best.-Nr. 007-1AB10 setzen Sie ein, wenn die 3A für die Elektronikversorgung am Rückwandbus nicht mehr ausreichen.
- Seite 25 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Schirmauflage Montage Schirmschienen-Trägern Schirm auflegen erforderlich. Der Schirmschienen-Träger (als Zubehör erhältlich) dient zur Aufnahme der Schirmschiene für den Anschluss von Kabelschirmen. Der Träger wird unterhalb des Klemmblocks in das Terminal-Modul gesteckt, bis dieser einrastet. Bei flacher Tragschiene können Sie zur Adaption den Abstandshalter am Schirmschienen-Träger abbrechen.
-
Seite 26: Hilfe Zur Fehlersuche - Leds
Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Hilfe zur Fehlersuche - LEDs Jedes Modul besitzt auf der Frontseite die LEDs RUN und MF. Mittels Allgemein dieser LEDs können Sie Fehler in Ihrem System bzw. fehlerhafte Module ermitteln. In den nachfolgenden Abbildungen werden blinkende LEDs mit ☼ gekennzeichnet. -
Seite 27: Aufbaurichtlinien
Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Aufbaurichtlinien Die Aufbaurichtlinien enthalten Informationen über den störsicheren Aufbau Allgemeines des System SLIO. Es werden die Wege beschrieben, wie Störungen in Ihre Steuerung gelangen können, wie die elektromagnetische Verträglichkeit (EMV), sicher gestellt werden kann und wie bei der Schirmung vorzugehen ist. - Seite 28 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Häufig genügt zur Sicherstellung der EMV das Einhalten einiger Grundregeln zur elementarer Regeln. Beachten Sie beim Aufbau der Steuerung deshalb die Sicherstellung der folgenden Grundregeln. • Achten sie bei der Montage Ihrer Komponenten auf eine gut ausgeführte flächenhafte Massung der inaktiven Metallteile.
- Seite 29 Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Elektrische, magnetische oder elektromagnetische Störfelder werden durch Schirmung von eine Schirmung geschwächt; man spricht hier von einer Dämpfung. Leitungen Über die mit dem Gehäuse leitend verbundene Schirmschiene werden Störströme auf Kabelschirme zur Erde hin abgeleitet. Hierbei ist darauf zu achten, dass die Verbindung zum Schutzleiter impedanzarm ist, da sonst die Störströme selbst zur Störquelle werden.
-
Seite 30: Allgemeine Daten
Handbuch VIPA System SLIO Teil 1 Grundlagen und Montage Allgemeine Daten Konformität und Approbation Konformität 2006/95/EG Niederspannungsrichtlinie Approbation UL 508 Zulassung für USA und Kanada Sonstiges RoHs Produkte bleifrei Personenschutz und Geräteschutz Schutzart IP20 Potenzialtrennung Zum Feldbus Galvanisch entkoppelt Zur Prozessebene Galvanisch entkoppelt Isolationsfestigkeit EN 61131-2... -
Seite 31: Teil 2 Hardwarebeschreibung
Handbuch VIPA System SLIO Teil 2 Hardwarebeschreibung Teil 2 Hardwarebeschreibung Hier wird näher auf die Hardware-Komponenten des IM 053-1MT00 Überblick ModbusTCP Ethernet Kopplers eingegangen. Die Technischen Daten finden Sie am Ende des Kapitels. Inhalt Thema Seite Teil 2 Hardwarebeschreibung............2-1 Leistungsmerkmale ................ -
Seite 32: Leistungsmerkmale
Handbuch VIPA System SLIO Teil 2 Hardwarebeschreibung Leistungsmerkmale • Ethernet-Koppler mit ModbusTCP-Protokoll für max. 64 Peripherie- Eigenschaften Module • E/A-Zugriff von bis zu 8 Stationen • Online-Parametrierung über integrierten Web-Server • RJ45-Buchse 100BaseTX, 10BaseTX • Automatische Polaritäts- und Geschwindigkeitserkennung (auto negotiation) •... -
Seite 33: Aufbau

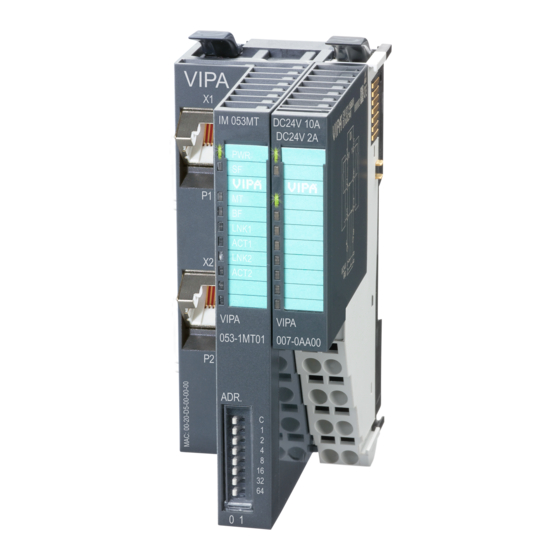

Handbuch VIPA System SLIO Teil 2 Hardwarebeschreibung Aufbau Verriegelungshebel Terminal-Modul 053-1MT00 Beschriftungsstreifen Bus-Interface LED-Statusanzeige Bus-Interface Beschriftungsstreifen Power-Modul LED-Statusanzeige Power-Modul Rückwandbus DC 24V Leistungsversorgung Power-Modul Ethernet-Buchse Bus-Interface [10] Entriegelung Power-Modul [11] Bus-Interface [12] Anschlussklemme Statusanzeige Bus-Interface Farbe Beschreibung grün ● Bus-Interface wird mit Spannung versorgt ●... - Seite 34 Handbuch VIPA System SLIO Teil 2 Hardwarebeschreibung Für Drähte mit einem Querschnitt von 0,08mm bis 1,5mm Anschlussklemme DC24V DC24V DC24V Pos. Funktion Beschreibung nicht belegt DC 24V DC 24V für Leistungsversorgung GND für Leistungsversorgung Sys DC 24V DC 24V für Elektronikversorgung nicht belegt DC 24V DC 24V für Leistungsversorgung...
-
Seite 35: Technische Daten
Handbuch VIPA System SLIO Teil 2 Hardwarebeschreibung Technische Daten Artikelnummer 053-1MT00 Bezeichnung IM 053MT Modulkennung Technische Daten Stromversorgung Versorgungsspannung (Nennwert) DC 24 V Versorgungsspannung (zulässiger Bereich) DC 20,4...28,8 V Verpolschutz Stromaufnahme (im Leerlauf) 95 mA Stromaufnahme (Nennwert) 0,95 A Einschaltstrom 2,8 A I²t 0,25 A... - Seite 36 Handbuch VIPA System SLIO Teil 2 Hardwarebeschreibung HB300D - IM - RD_053-1MT00 - Rev. 11/28...
-
Seite 37: Teil 3 Einsatz
Handbuch VIPA System SLIO Teil 3 Einsatz Teil 3 Einsatz Inhalt dieses Kapitels ist der Einsatz des IM 053-1MT00 unter ModbusTCP. Überblick Nach einer kurzen Einführung erhalten Sie hier alle Informationen für einen Einsatz im System SLIO. Inhalt Thema Seite Teil 3 Einsatz.................. -
Seite 38: Grundlagen
Handbuch VIPA System SLIO Teil 3 Einsatz Grundlagen In typischen Feldbussystemen unterscheidet man zwischen Master- und Allgemeines Slave-Systemen. Master-Systeme sind die CPU angekoppelte CPs, die eine Fernprogrammierung bzw. Visualisierung der entsprechenden CPU erlauben sowie den Datenaustausch zwischen mehreren TCP/IP- Teilnehmern ermöglichen. Slave-Systeme hingegen sind "Datensammler", die dem anfragenden Master die E/A-Daten der angesteckten Module zur Verfügung stellen. - Seite 39 Handbuch VIPA System SLIO Teil 3 Einsatz Schicht 2 Schicht 3 Schicht 4 Schicht 7 Telegrammaufbau MAC/DLL 14 Byte 20 Byte 20 Byte Länge ist protokollabhängig Während die Ethernet-Physik mit seinen genormten Signalpegel die MAC/DLL Schicht 1 abdeckt, erfüllt MAC/DLL die Vorgaben für die Sicherungsschicht (Schicht 2).
- Seite 40 Handbuch VIPA System SLIO Teil 3 Einsatz Schicht 2 Schicht 3 Schicht 4 Schicht 7 API-Aufbau MAC/DLL 14 Byte 20 Byte 20 Byte Länge ist protokollabhängig Port 502 ModbusTCP-Header Modbus Nutzdaten ModbusTCP 6 Byte max.254 Byte ModbusTCP ist ein auf TCP/IP aufgesetztes Modbus-RTU-Protokoll. ModbusTCP Das Protokoll Modbus ist ein Kommunikationsprotokoll, das eine hierar- chische Struktur mit einem Master und mehreren Slaves unterstützt.
-
Seite 41: Zugriff Auf Das System Slio
Handbuch VIPA System SLIO Teil 3 Einsatz Zugriff auf das System SLIO Nachfolgend wird der Zugriff unter ModbusTCP auf folgende Bereiche des Übersicht System SLIO gezeigt: • E/A-Bereich • Parameterdaten • Diagnosedaten Angaben zur Belegung der Bereiche finden Sie in der Beschreibung zu dem entsprechenden System SLIO Modul. - Seite 42 Handbuch VIPA System SLIO Teil 3 Einsatz Beispiel IM 053MT SM 021 SM 031 SM 022 CM 001 FM 050 SM 022 DI 2x AI 2x DO 4x 1x32Bit DO 4x DC24V 12Bit DC24V DC24V I data I data I data I data I data I data...
- Seite 43 Handbuch VIPA System SLIO Teil 3 Einsatz Beim erstmaligen Hochlauf werden parametrierbare Module mit ihren Zugriff auf Default-Parametern betrieben. Sofern Sie eine Parametrierung wünschen, Parameterdaten können Sie über die integrierte Webseite den Ethernet-Koppler bzw. die entsprechenden Module parametrieren. Hier können Sie über den entsprechenden ModbusTCP-Slot Parameter anzeigen und ändern.
-
Seite 44: Zugriffsmöglichkeiten Auf Den Ethernet-Koppler
Handbuch VIPA System SLIO Teil 3 Einsatz Zugriffsmöglichkeiten auf den Ethernet-Koppler Die nachfolgende Abbildung zeigt die Möglichkeiten für den Zugriff auf den Übersicht Ethernet-Koppler. Web page System SLIO IM 053MT HTTP Web Server C-/Socket-Programming Port: 80 ModbusTCP Server Port: 502 Modbus-Utility VSCP HB300D - IM - RD_053-1MT00 - Rev. - Seite 45 Handbuch VIPA System SLIO Teil 3 Einsatz Der Zugriff auf den integrierten HTTP Web-Server erfolgt über Port 80. Webseite Die Webseite ist dynamisch aufgebaut und richtet sich nach der Anzahl der am Ethernet-Koppler befindlichen Module. Hinweis! Bitte beachten Sie, dass die System SLIO Power- und Klemmen-Module keine Typ-Kennung besitzen.
- Seite 46 Handbuch VIPA System SLIO Teil 3 Einsatz Parameter Falls vorhanden können Sie vom entsprechenden Modul die Parameter ausgeben und ggf. ändern. Hinweis! Nur wenn eine Konfiguration für ein Modul vorliegt, kann diese für den Soll-/Istausbau-Vergleich herangezogen werden. Sofern der Istausbau vom konfigurierten abweicht (Modul wurde z.B. entfernt), meldet das System einen Fehler und geht nicht in RUN.
- Seite 47 Handbuch VIPA System SLIO Teil 3 Einsatz Der Zugriff auf den ModbusTCP-Server erfolgt über Port 502. Über C-/Socket- einfache C-Programme ist es möglich, Daten zwischen PC und Ethernet- programmierung Koppler mit ModbusTCP zu übertragen. Für den Einsatz des Ethernet-Kopplers an einem PC sollten Sie fundierte C-Programmiererfahrung besitzen, insbesondere im Bereich der Socket- Programmierung.
- Seite 48 Handbuch VIPA System SLIO Teil 3 Einsatz Der Zugriff erfolgt über Port 502 auf den ModbusTCP-Server. Unter Modbus-Utility Modbus-Utility sind alle Tools und Programme zusammengefasst, die über eine ModbusTCP-Schnittstelle verfügen. Beispielsweise finden Sie unter www.win-tech.com das Demo-Tool "ModbusScan32" der Firma WinTech zum Download. VSCP steht für VIPA Search and Control Protocol.
-
Seite 49: Modbustcp
Handbuch VIPA System SLIO Teil 3 Einsatz ModbusTCP ModbusTCP ist ein auf TCP/IP aufgesetztes Modbus-Protokoll, wobei die Allgemeines IP-Adresse der Adressierung dient. Das ModbusTCP erlaubt eine Client- Server-Kommunikation, wobei mehrere Clients von einem Server bedient werden können. Die Anforderungs-Telegramme, die ein Master sendet und die Antwort- Telegramm- Telegramme eines Slaves haben den gleichen Aufbau: Aufbau inkl. -
Seite 50: Modbus-Funktionscodes
Handbuch VIPA System SLIO Teil 3 Einsatz Modbus-Funktionscodes Für Modbus gibt es Namenskonventionen, die hier kurz aufgeführt sind: Namens- konventionen IN: "Input Status" Bit = OUT: "Coil Status" Coil Word = IN: "Input Register" Register OUT: "Holding Register" • Modbus unterscheidet zwischen Bit- und Wortzugriff; Bits = "Coils"... - Seite 51 Handbuch VIPA System SLIO Teil 3 Einsatz Mit folgenden Funktionscodes können Sie von einem Modbus-Master auf Übersicht einen Slave zugreifen. Die Beschreibung erfolgt immer aus Sicht des Masters: Code Befehl Beschreibung Read n Bits n Bit lesen von Master-Ausgabe-Bereich 0x Read n Bits n Bit lesen von Master-Eingabe-Bereich 1x Read n Words...
- Seite 52 Handbuch VIPA System SLIO Teil 3 Einsatz Code 01h: n Bit lesen von Master-Ausgabe-Bereich 0x. Read n Bits 01h, 02h Code 02h: n Bit lesen von Master-Eingabe-Bereich 1x. Kommandotelegramm ModbusTCP- Slave-Adresse Funktions- Adresse Anzahl der Header Code 1. Bit Bits x x 0 0 0 6 6Byte 1Byte...
- Seite 53 Handbuch VIPA System SLIO Teil 3 Einsatz Code 06h: 1 Wort schreiben in Master-Ausgabe-Bereich 4x. Write 1 Word Kommandotelegramm ModbusTCP- Slave-Adresse Funktions- Adresse Wert Header Code Wort Wort x x 0 0 0 6 6Byte 1Byte 1Byte 1Wort 1Wort Antworttelegramm ModbusTCP- Slave-Adresse Funktions- Adresse...
- Seite 54 Handbuch VIPA System SLIO Teil 3 Einsatz Code 16h: Mit dieser Funktion können Sie ein Wort im Master-Ausgabe- Mask 1 Word Bereich 4x maskieren. Kommandotelegramm ModbusTCP- Slave-Adresse Funktions- Adresse Header Code Wort Mask Mask x x 0 0 0 8 6Byte 1Byte 1Byte...
-
Seite 55: Registerbelegung
Handbuch VIPA System SLIO Teil 3 Einsatz Registerbelegung Adresse Zugriff auf E/A-Daten 1x: 0001h ... 2000h Bit-Zugriff auf Eingabebereich 3x: 0001h ... 0200h Wort-Zugriff auf Eingabebereich 0x: 0001h ... 2000h Bit-Zugriff auf Ausgabebereich 4x: 0001h ... 0200h Wort-Zugriff auf Ausgabebereich Adresse Zugriff auf Diagnose... -
Seite 56: Led-Statusanzeige
Handbuch VIPA System SLIO Teil 3 Einsatz LED-Statusanzeige Die eingebauten LEDs zur Statusanzeige erlauben eine umfassende Allgemeines Diagnose sowohl beim PowerON-Vorgang, als auch während des Betriebs. Entscheidend für die Diagnose ist die Kombination der verschiedenen LEDs und der aktuelle Betriebsmodus. Zustand LED-Anzeigen grün...
