System SLIO
Verdrahtung Vorgehens-
weise
2.7
Verdrahtung 16x-Peripherie-Module
Terminal-Block Anschluss-
klemmen
Daten
HB300 | FM | 054-1BA00 | de | 24-25
1
Pin-Nr. am Steckverbinder
2
Entriegelung für Schraubendreher
3
Anschlussöffnung für Draht

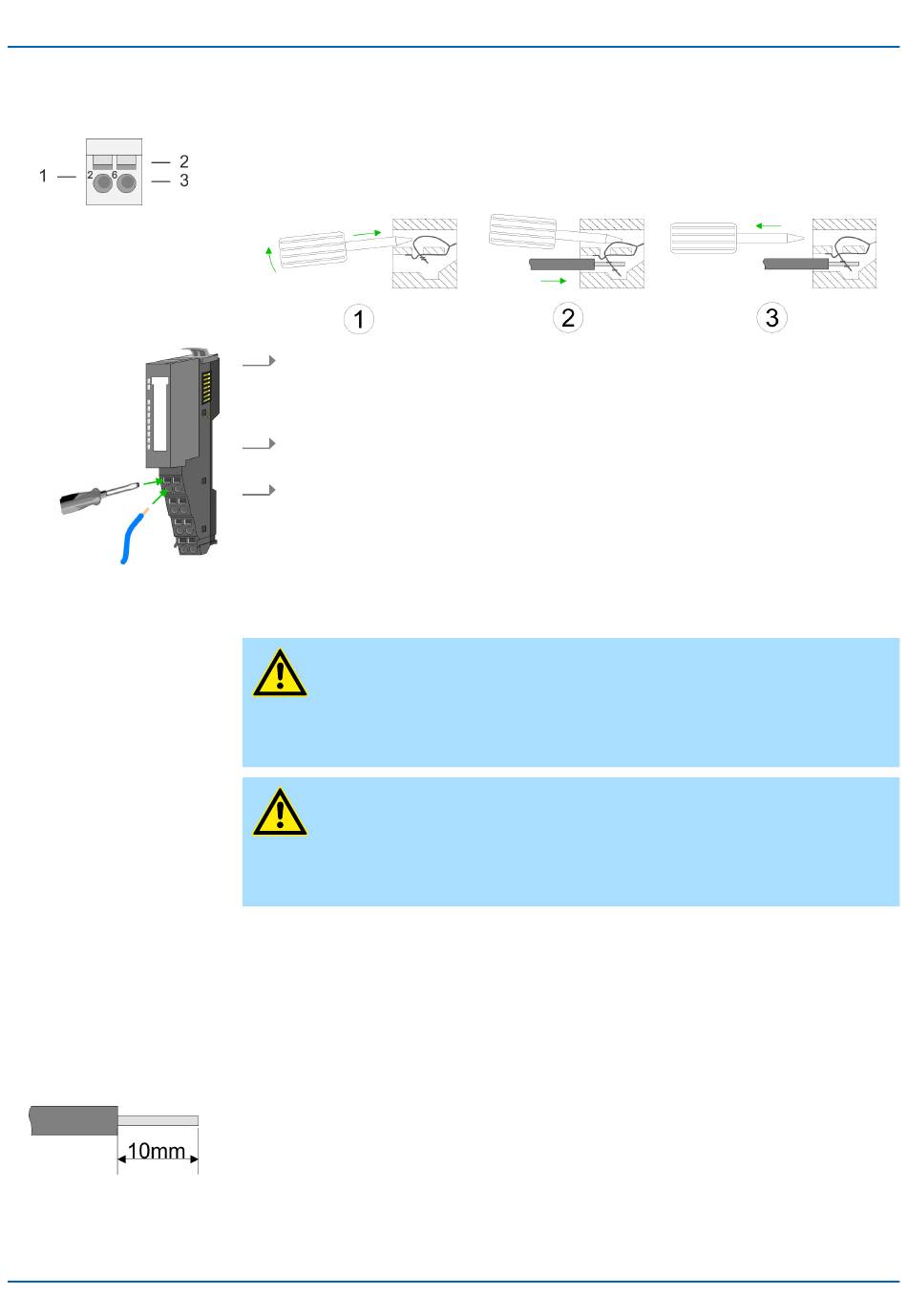

1.
Zum Verdrahten stecken Sie, wie in der Abbildung gezeigt, einen passenden
Schraubendreher leicht schräg in die rechteckige Öffnung. Zum Öffnen der Kontakt-
feder müssen Sie den Schraubendreher in die entgegengesetzte Richtung drücken
und halten.
2.
Führen Sie durch die runde Öffnung Ihren abisolierten Draht ein. Sie können Drähte
mit einem Querschnitt von 0,08mm
3.
Durch Entfernen des Schraubendrehers wird der Draht über einen Federkontakt
sicher mit der Anschlussklemme verbunden.
Schirm auflegen
⮫ "Schirmung"...Seite 32
VORSICHT
Keine gefährliche Spannungen anschließen!
Sofern dies nicht ausdrücklich bei der entsprechenden Modulbeschreibung
vermerkt ist, dürfen Sie an dem entsprechenden Terminal-Block keine gefähr-
lichen Spannungen anschließen!
VORSICHT
Verletzungsgefahr durch Stromschlag und Geräteschaden möglich!
Setzen Sie das System SLIO in einen sicheren, spannungslosen Zustand,
bevor Sie mit der Montage, Demontage oder Verdrahtung der System SLIO
Module beginnen!
■
Für die Verdrahtung besitzt das 16x-Peripherie-Modul einen abnehmbaren Terminal-
Block.
■
Bei der Verdrahtung des Terminal-Blocks kommt eine "push-in"-Federklemmtechnik
zum Einsatz. Diese ermöglicht einen werkzeuglosen und schnellen Anschluss Ihrer
Signal- und Versorgungsleitungen.
■
Das Abklemmen erfolgt mittels eines Schraubendrehers.
Bitte verwenden Sie ausschließlich Kupferdraht!
U
max
I
max
Querschnitt fester Draht
Querschnitt mit Aderendhülse 0,14 ... 0,75mm
AWG
Abisolierlänge
2
bis 1,5mm
2
anschließen.
30V DC
10A
0,25 ... 0,75mm
2
2
24 ... 16
10mm
Grundlagen und Montage
Verdrahtung 16x-Peripherie-Module
27
