System SLIO
2.5
Montage 16x-Peripherie-Module
HB300 | FM | 054-1BA00 | de | 24-25
7.

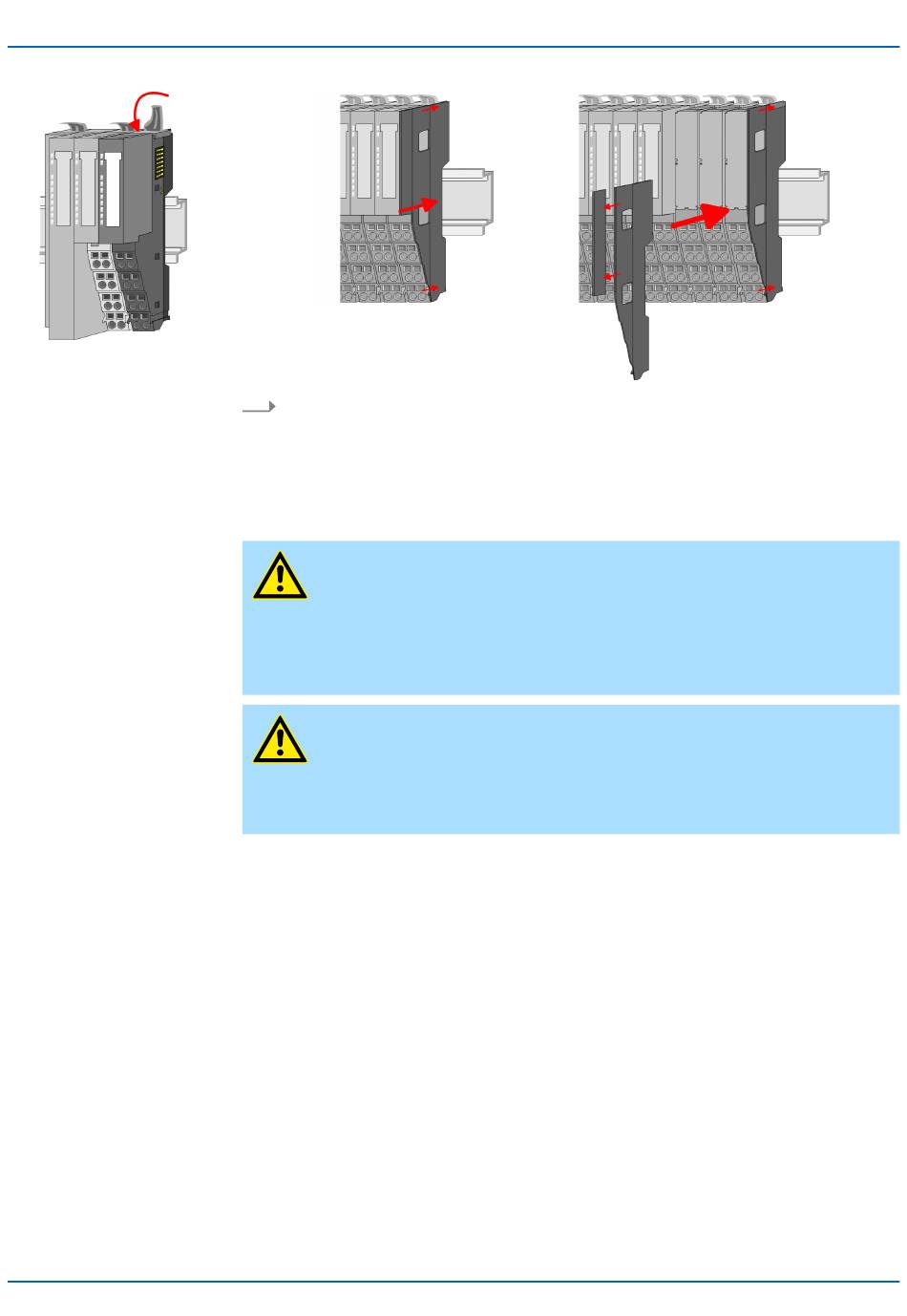

Nachdem Sie Ihr Gesamt-System montiert haben, müssen Sie zum Schutz der
Bus-Kontakte die Bus-Blende am äußersten Modul wieder stecken. Handelt es sich
bei dem äußersten Modul um ein Klemmen-Modul, so ist zur Adaption der obere
Teil der Bus-Blende abzubrechen.
VORSICHT
Voraussetzungen für den UL-konformen Betrieb
−
Verwenden Sie für die Spannungsversorgung ausschließlich SELV/PELV-
Netzteile.
−
Das System SLIO darf nur in einem Gehäuse gemäß IEC61010-1 9.3.2 c)
eingebaut und betrieben werden.
VORSICHT
Verletzungsgefahr durch Stromschlag und Geräteschaden möglich!
Setzen Sie das System SLIO in einen sicheren, spannungslosen Zustand,
bevor Sie mit der Montage, Demontage oder Verdrahtung der System SLIO
Module beginnen!
Das Modul besitzt einen Verriegelungshebel an der Oberseite. Zur Montage und Demon-
tage ist dieser Hebel nach oben zu drücken, bis er einrastet. Stecken Sie das zu mon-
tierende Modul an das zuvor gesteckte Modul und schieben Sie das Modul, geführt
durch die Führungsleisten an der Ober- und Unterseite, auf die Tragschiene. Durch
Klappen des Verriegelungshebels nach unten wird das Modul auf der Tragschiene
fixiert. Sie können entweder die Module einzeln auf der Tragschiene montieren oder als
Block. Hierbei ist zu beachten, dass jeder Verriegelungshebel geöffnet ist. Die einzelnen
Module werden direkt auf eine Tragschiene montiert. Über die Verbindung mit dem Rück-
wandbus werden Elektronik- und Leistungsversorgung angebunden. Sie können bis zu
64 Module stecken. Bitte beachten Sie hierbei, dass der Summenstrom der Elektronikver-
sorgung den Maximalwert von 3A nicht überschreitet. Durch Einsatz des Power-Moduls
007-1AB10 können Sie den Strom für die Elektronikversorgung entsprechend erweitern.
Grundlagen und Montage
Montage 16x-Peripherie-Module
23
