System SLIO
2.10
Demontage 8x-Peripherie-Module
Vorgehensweise
Austausch eines Elektronik-
Moduls
Austausch eines Peripherie-
Moduls
HB300 | FM | 054-1BA00 | de | 24-25
VORSICHT
Setzen Sie das System SLIO in einen sicheren, spannungslosen Zustand,
bevor Sie mit der Demontage beginnen!
1.
Machen Sie Ihr System stromlos.
2.

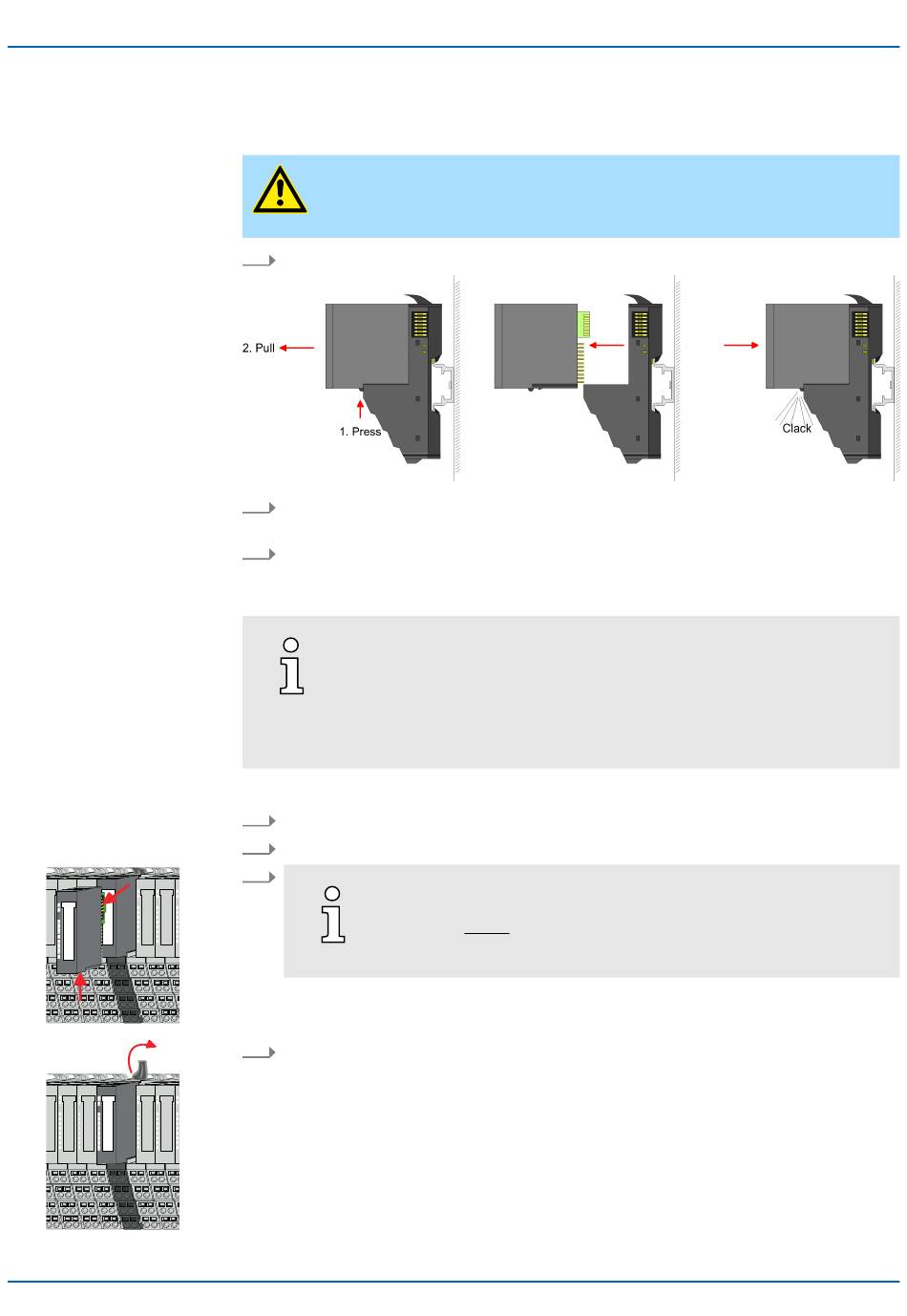

Zum Austausch eines Elektronik-Moduls können Sie das Elektronik-Modul, nach
Betätigung der Entriegelung an der Unterseite, nach vorne abziehen.
3.
Für die Montage schieben Sie das neue Elektronik-Modul in die Führungsschiene,
bis dieses an der Unterseite am Terminal-Modul einrastet.
�� Jetzt können Sie Ihr System wieder in Betrieb nehmen.
Easy Maintenance
Als "Easy Maintenance" wird die Unterstützung für das Hinzufügen und
Entfernen von Elektronik-Modulen während des Betriebs bezeichnet,
ohne das System neu starten zu müssen. Sofern dies von Ihrem Kopf-
Modul unterstützt wird, finden Sie hierzu nähere Informationen im Kapitel
"Einsatz".
1.
Machen Sie Ihr System stromlos.
2.
Entfernen Sie falls vorhanden die Verdrahtung am Modul.
3.
Bei der Demontage und beim Austausch eines (Kopf)-Moduls oder
einer Modulgruppe müssen Sie aus montagetechnischen Gründen
immer das rechts daneben befindliche Elektronik-Modul entfernen!
Nach der Montage kann es wieder gesteckt werden.
Betätigen Sie die Entriegelung an der Unterseite des rechts daneben befindlichen
Elektronik-Moduls und ziehen Sie dieses nach vorne ab.
4.
Klappen Sie den Verriegelungshebel des zu tauschenden Moduls nach oben.
⮫ "Easy Maintenance"...Seite 38
Grundlagen und Montage
Demontage 8x-Peripherie-Module
33
