System SLIO
Zeilenanschaltung
Peripherie-Module
8x-Peripherie-Module
HB300 | FM | 054-1BA00 | de | 24-25

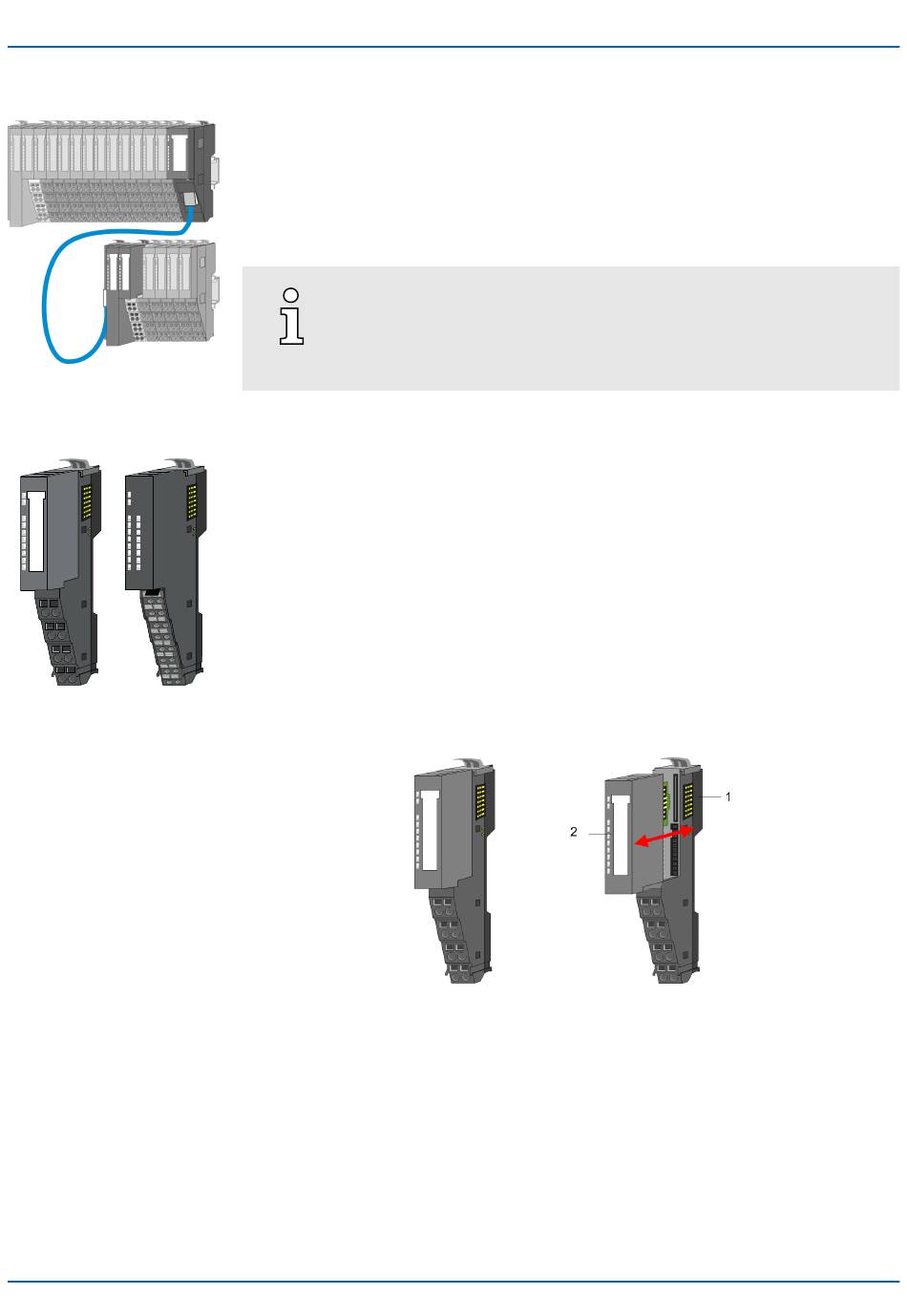

Im System SLIO haben Sie die Möglichkeit bis zu 64 Module in einer Zeile zu stecken.
Mit dem Einsatz der Zeilenanschaltung können Sie diese Zeile in mehrere Zeilen auf-
teilen. Hierbei ist am jeweiligen Zeilenende ein Zeilenanschaltung-Master-Modul zu
setzen und die nachfolgende Zeile muss mit einem Zeilenanschaltung-Slave-Modul
beginnen. Master und Slave sind über ein spezielles Verbindungskabel miteinander zu
verbinden. Auf diese Weise können Sie eine Zeile auf bis zu 5 Zeilen aufteilen. Abhängig
von der Zeilenanschaltung vermindert sich die maximale Anzahl steckbarer Module am
System SLIO Bus entsprechend. Für die Verwendung der Zeilenanschaltung ist keine
gesonderte Projektierung erforderlich.
Bitte beachten Sie, dass von manchen Modulen Zeilenanschaltungen
systembedingt nicht unterstützt werden. Nähere Informationen hierzu
finden Sie in der Kompatibilitätsliste. Diese finden Sie im "Download
Center" von www.yaskawa.eu.com unter "System SLIO -
Kompatibilitätsliste".
Die Peripherie-Module gibt es in folgenden 2 Ausführungen, wobei jedes der Elektronik-
Teile bei stehender Verdrahtung getauscht werden kann:
■
8x-Peripherie-Modul für maximal 8 Kanäle.
■
16x-Peripherie-Modul für maximal 16 Kanäle.
Jedes 8x-Peripherie-Modul besteht aus einem Terminal- und einem Elektronik-Modul.
1
Terminal-Modul
2
Elektronik-Modul
Grundlagen und Montage
Systemvorstellung > Komponenten
