VLT AQUA Drive Programmierungshand-
buch

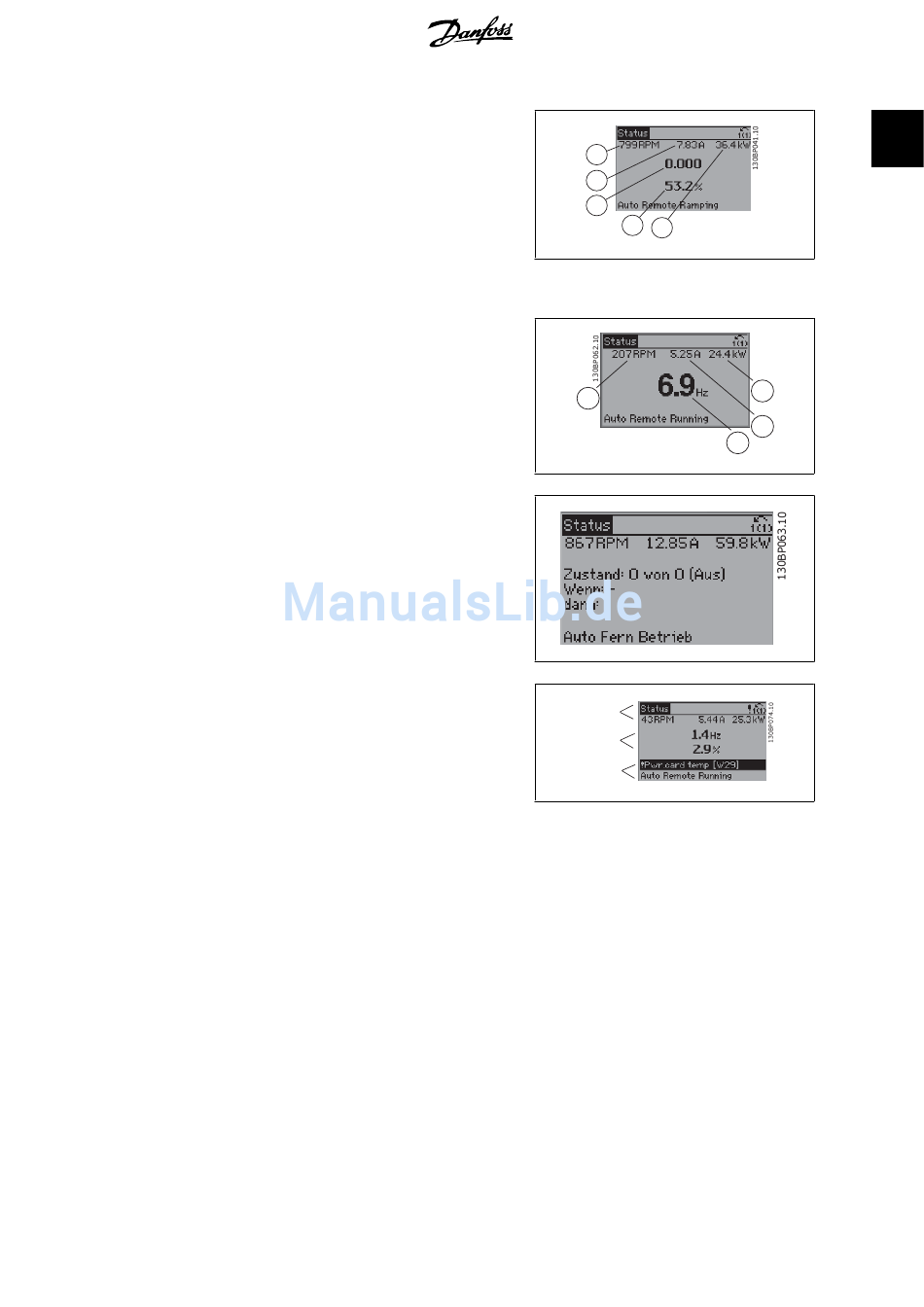

Anzeige I: 5 Betriebsvariablen
Diese Anzeige erscheint standardmäßig nach
Inbetriebnahme oder Initialisierung.
Benutzen Sie [INFO], um Informationen zu
den angezeigten Betriebsvariablen 1.1, 1.2,
1.3, 2 und 3 zu erhalten.
Diese Abbildung zeigt das Format der Be-
triebsvariablen im Display. 1.1, 1.2 und 1.3
sind in kleiner Größe, 2 und 3 in mittlerer Grö-
ße gezeigt.
Anzeige II: 4 Betriebsvariablen
Es werden die Betriebsvariablen (1.1, 1.2, 1.3
und 2) angezeigt.
In diesem Beispiel sind das Drehzahl, Motor-
strom, Motorleistung und Frequenz.
1.1, 1.2 und 1.2 sind in kleiner Größe, 2 ist in
großer Größe gezeigt.
Anzeige III: Zustand Smart Logic Con-
trol
Diese Anzeige zeigt das auszuwertende Ereig-
nis und die zugehörige Aktion des Smart Logic
Controllers an. Nähere Informationen finden
Sie im Abschnitt
Gruppe 13-xx).
Der untere Bereich
Frequenzumrichters an.
Displaykontrast anpassen
Drücken Sie [Status] und [ ], um den Kontrast des Displays zu erhöhen.
Drücken Sie [Status] und [ ], um den Kontrast des Displays zu verringern.
Kontroll-Anzeigen (LEDs):
Werden bestimmte Grenzwerte überschritten, leuchtet die Alarm- und/oder Warn-LED auf. Zu-
sätzlich erscheint ein Zustands- oder Alarmtext im Display.
Die On-LED ist aktiv, wenn der Frequenzumrichter an die Netzspannung, eine DC-Zwischenkreis-
klemme oder eine externe 24 V-Versorgung angeschlossen ist. Gleichzeitig leuchtet die Hinter-
grundbeleuchtung.
Smart Logic Control
(siehe
zeigt den Zustand des
▲
▼
®
