Zugriff auf Funktionssätze - Beispiel

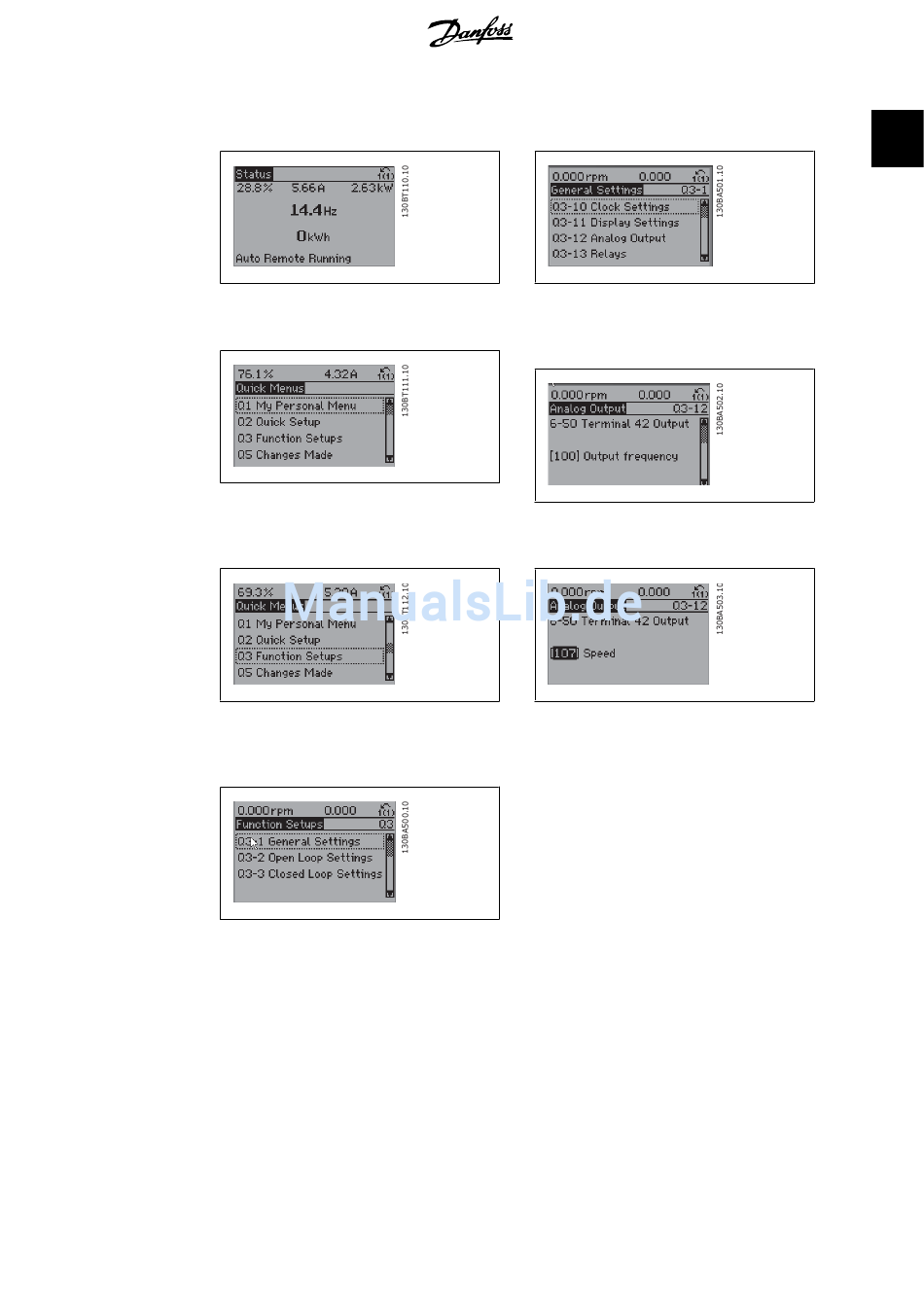

Abbildung 1.2: 1. Schritt: Den Frequenzumrichter
einschalten (LEDs leuchten auf).
Abbildung 1.3: 2. Schritt: Taste [Quick Menus]
drücken (Quick-Menü-Optionen werden ange-
zeigt).
Abbildung 1.4: 3. Schritt: Mit den Auf/Ab-Naviga-
tionstasten zu Funktionssätze blättern. [OK] drü-
cken.
Abbildung 1.5: 4. Schritt: Die Optionen zur Ein-
stellung der Funktionen werden angezeigt. 03-1
Allgemeine Einstellungen
wählen. [OK] drücken.
®
MG.20.O2.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
Abbildung 1.6: 5. Schritt: Mit den Auf/Ab-Naviga-
Analogausgang
tionstasten zu 03-11
[OK] drücken.
Abbildung 1.7: 6. Schritt: Parameter 6-50
42 Analogausgang
wählen. [OK] drücken.
Abbildung 1.8: 7. Schritt: Die verschiedenen Op-
tionen mit den Auf/Ab-Navigationstasten wählen.
[OK] drücken.
1. Programmieren
1
blättern.
Klemme
17
