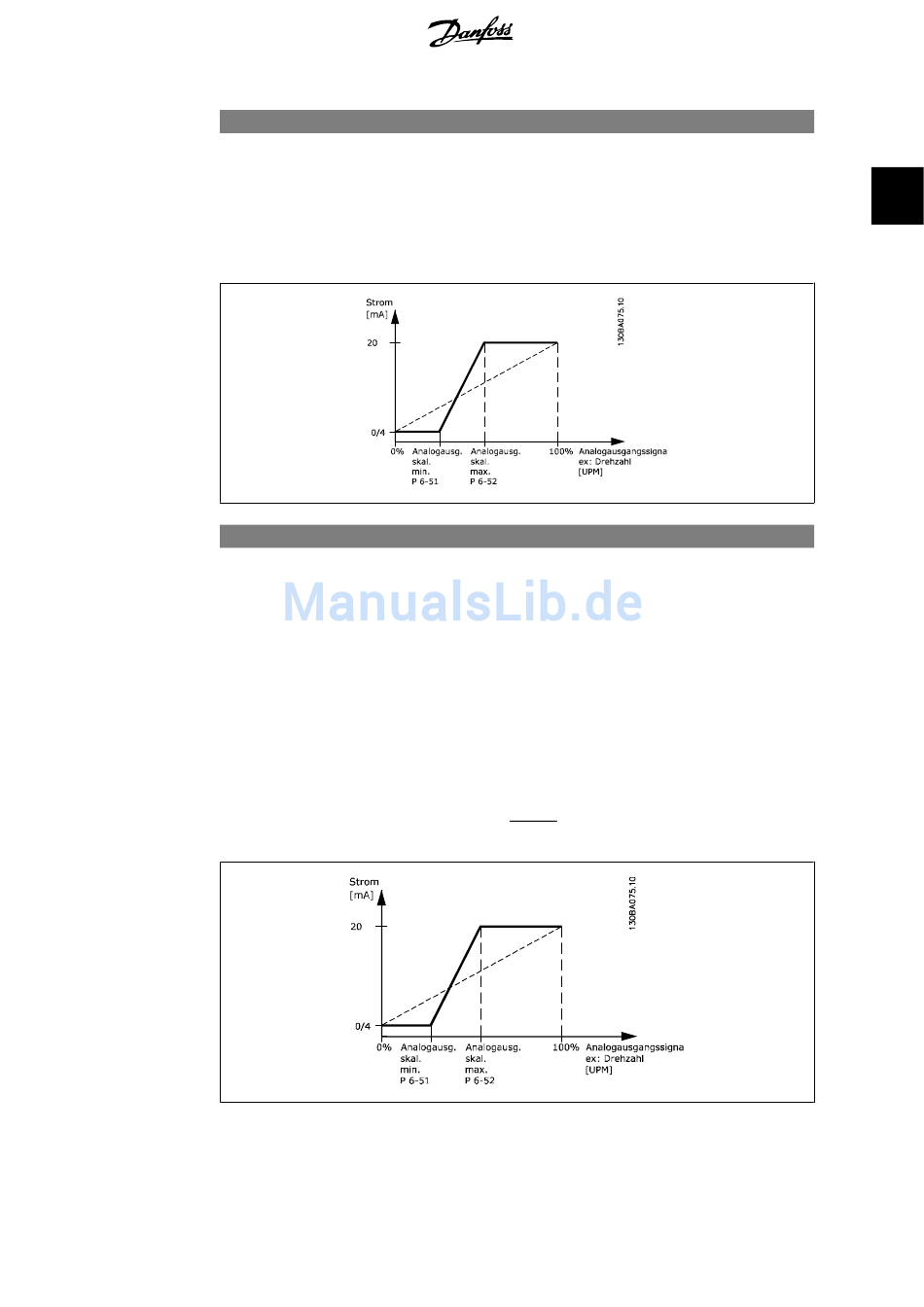

6-51 Kl. 42, Ausgang min. Skalierung
Range:
*
0%
6-52 Kl. 42, Ausgang max. Skalierung
Range:
100%
Funktion:
[0 – 200 %] Dieser Parameter skaliert das Min.-Signal an Ausgangsklemme
42. Die Min. Skalierung ist prozentual im Bezug auf den maxi-
malen Wert des dargestellten Signals anzugeben. Die Min. Ska-
lierung kann nie höher als die entsprechende Auswahl in Par.
6-52 sein.
Funktion:
* [0,00 – 200 %] Dieser Parameter skaliert das Max.-Signal an Ausgangsklemme
42 in Prozent des max. Signalpegels. Wahl der Signalgröße und
-pegel (0/4-20mA) erfolgt in Par. 6-50. Als Wert wird der maxi-
male Wert des Stromsignalausgangs eingestellt. Der Ausgang
kann so skaliert werden, dass bei maximalem Signal ein Strom
unter 20 mA oder bei einem Signal von unter 100 % bereits 20
mA erreicht werden. Sollen die 20 mA bereits bei 0 bis 100 %
des Signalwertes erreicht werden, ist der prozentuale Wert di-
rekt einzugeben, z. B. 50 % = 20 mA. Wenn bei maximalem
Signal (100 %) ein kleinerer Strom als 20 mA erreicht wird, ist
der Prozentwert wie folgt zu berechnen:
20
i . e
®
MG.20.O2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
m A Skal . M ax. Strom
/ × 100 %
m A
20
. 10 m A : × 100 % = 200 %
m A
10
