1. Programmieren
•
1
•
•
LCP-Tasten
Menütasten
Die Menütasten sind nach Funktionen grup-
piert. Die Tasten unter der Displayanzeige
können zur Änderung der Statusanzeige, zum
Parametrieren oder für den Zugriff auf den
Alarmspeicher genutzt werden.
[Status]
gibt den Zustand des Frequenzumrichters oder des Motors an. Durch Drücken der Taste [Status]
können Sie zwischen 3 verschiedenen Anzeigen wählen:
5 Betriebsvariablen, 4 Betriebsvariablen oder Zustand Smart Logic Control.
[Status]
Modus, dem Hauptmenü-Modus oder dem Alarm-Modus in den Anzeigemodus. Die Taste [Status]
dient ebenfalls zum Umschalten zwischen der Anzeige von 4 oder 5 Betriebsvariablen.
[Quick Menus]
bietet schnellen Zugang zu verschiedenen Quick-Menüs. Hier können die gebräuchlichsten
AQUA-Funktionen programmiert werden.
Das [Quick Menu] besteht aus:
-
-
-
-
-
Über die Funktionssätze ist schneller und einfacher Zugriff auf alle Parameter möglich, die für die
Mehrzahl von Wasser- und Abwasseranwendungen erforderlich sind, darunter variables Drehmo-
ment, konstantes Drehmoment, Pumpen, Dosierpumpen, Brunnenpumpen, Druckverstärkerpum-
pen, Mischpumpen, Gebläse und andere Pumpen- und Lüfteranwendungen. Neben anderen
Funktionen umfasst dies auch Parameter für die Auswahl der Variablen, die am LCP angezeigt
werden sollen, digitale Festdrehzahlen, Skalierung von Analogsollwerten, Einzel- und Mehrzone-
nanwendungen mit PID-Regelung sowie spezielle Funktionen im Zusammenhang mit Wasser- und
Abwasseranwendungen.
Die meisten Quick-Menü-Parameter können direkt über das Bedienfeld geändert werden, sofern
über Parameter 0-60, 0-61, 0-65 oder 0-66 kein Passwort eingerichtet wurde.
Es kann direkt zwischen Quick-Menü-Modus und Hauptmenü-Modus gewechselt werden.
6

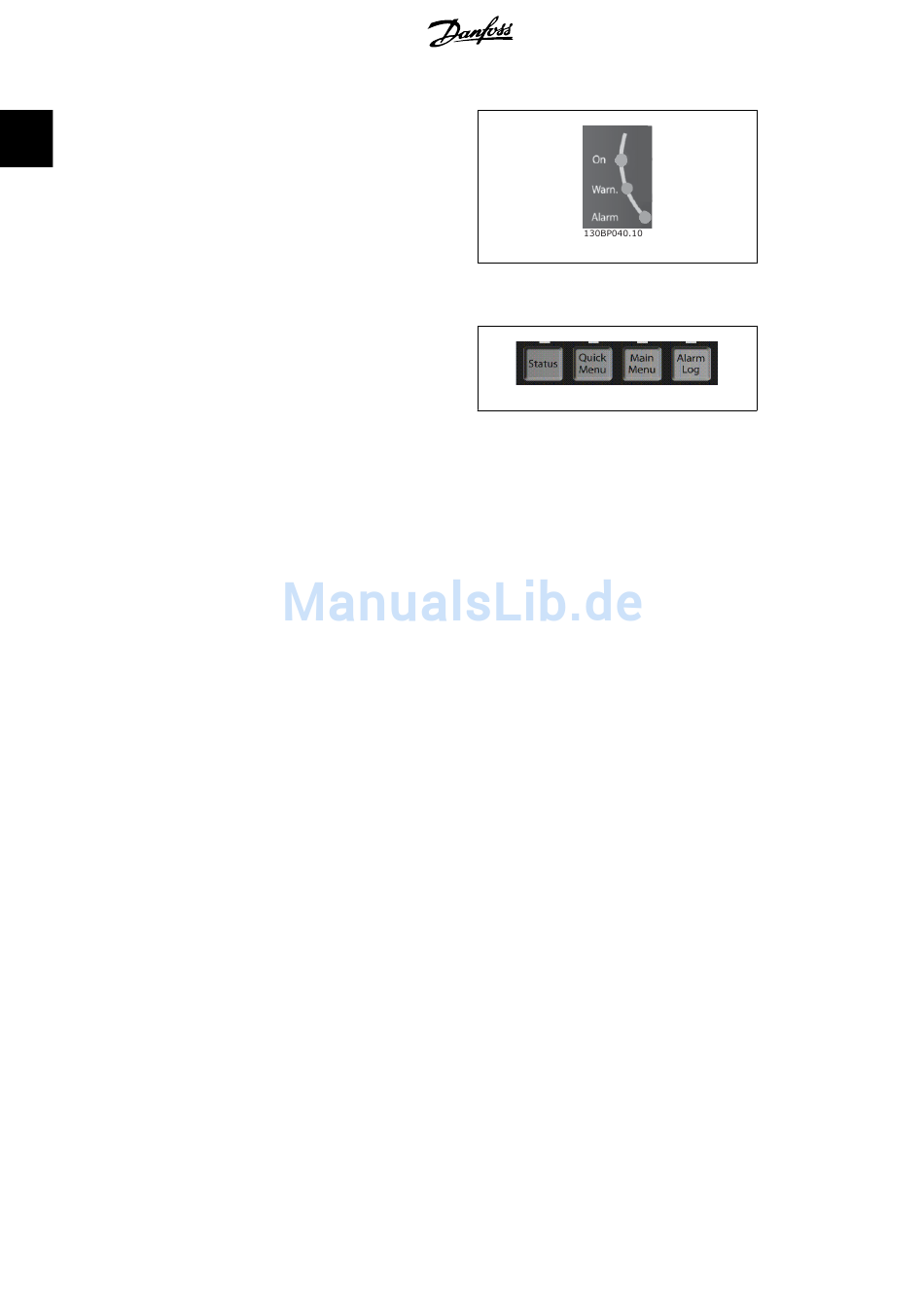

On (Grüne LED): Das Gerät ist be-
triebsbereit.
Warn. (Gelbe LED): zeigt eine War-
nung an.
Alarm (Rot blinkende LED): zeigt ei-
nen Alarmzustand an.
dient zur Wahl der Displayanzeige oder zum Zurückwechseln aus dem Quick-Menü-
Q1: Benutzer-Menü
Q2: Inbetriebnahme-Menü
Q3: Funktionssätze
Q5: Liste geänderter Parameter
Q6: Protokolle
