2. Parameterbeschreibung
Die Anzeige der Warnungen erfolgt am LCP-Display, an entsprechend programmierten Digital-
oder Relaisausgängen oder über die Bus-Schnittstelle.
2
4-50 Warnung Strom niedrig
Range:
0,00 A
4-51 Warnung Strom hoch
Range:
Par.
16-37
*
A
4-52 Warnung Drehz. niedrig
Range:
0 UPM
4-53 Warnung Drehz. hoch
Range:
Par.
4-13
UPM
74
Funktion:
*
[0,00 - Par. 4-51 A] Eingabe des Min.-Stromwerts. Wenn der Motorstrom diesen
Grenzwert unterschreitet, wird im Display eine Meldung ange-
zeigt. Zusätzlich kann ein entsprechendes Zustandssignal auf
den Digital- und Relaisausgängen erzeugt werden. Siehe auch

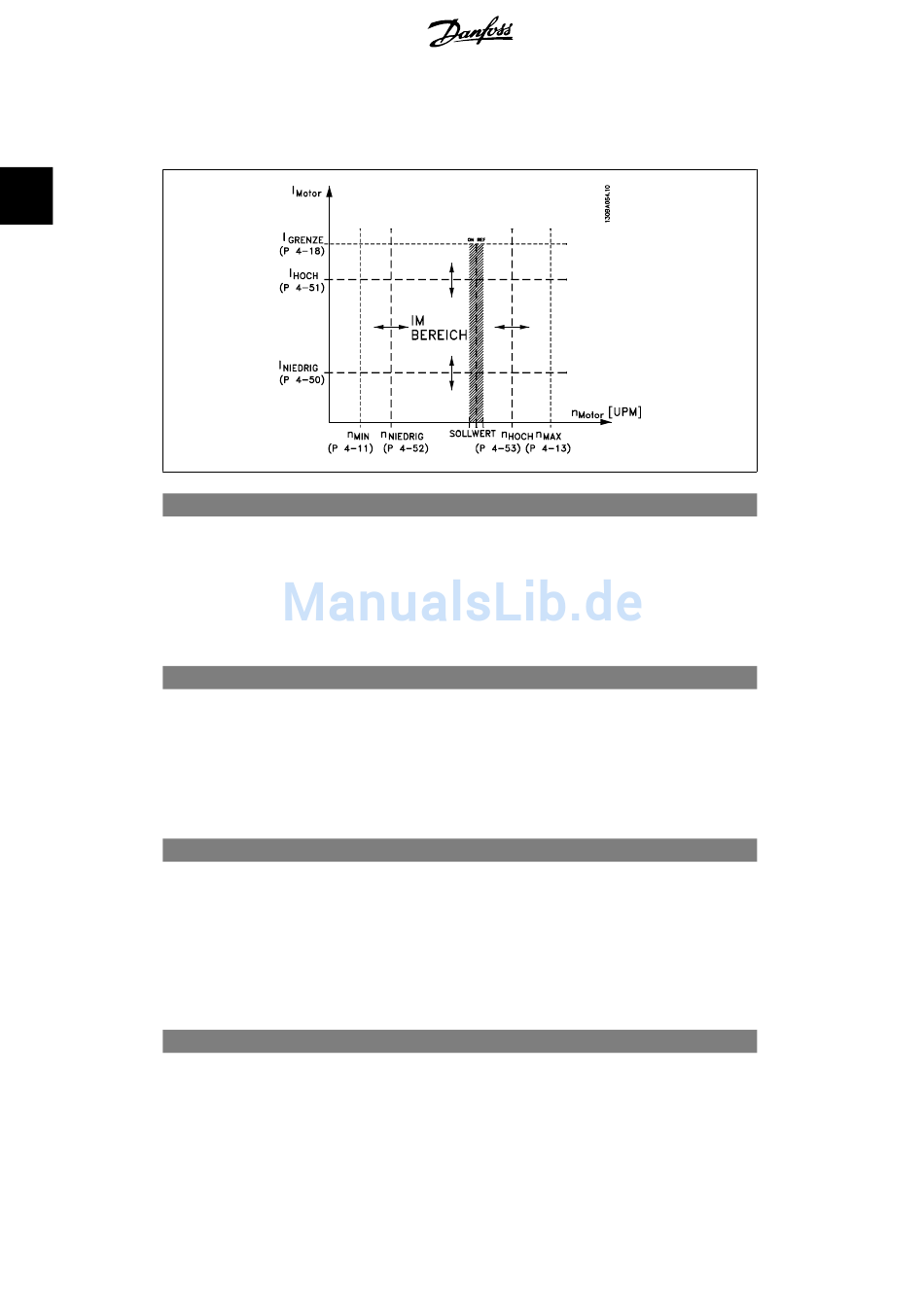

Par. 5-3* und 5-4*. Siehe Zeichnung.
Funktion:
[Par. 4-50 - Par. Eingabe des Max.-Stromwerts. Wenn der Motorstrom diesen
16-37 A] Grenzwert überschreitet, wird im Display eine Meldung ange-
zeigt. Zusätzlich kann ein entsprechendes Zustandssignal auf
den Digital- und Relaisausgängen erzeugt werden. Siehe auch
Par. 5-3* und 5-4*. Siehe Zeichnung.
Funktion:
* [0 - Par. 4-53 UPM] Wenn die Motordrehzahl diesen Grenzwert unterschreitet, wird
im Display eine Meldung angezeigt. Zusätzlich kann ein ent-
sprechendes Zustandssignal auf den Digital- und Relaisausgän-
gen erzeugt werden. Siehe auch Par. 5-3* und 5-4*. Geben Sie
die Grenze innerhalb des Drehzahlbereichs des Frequenzum-
richters an. Siehe Zeichnung.
Funktion:
[Par. 4-52 - Par. 4-13 Eingabe des Max.-Drehzahlwerts. Wenn die Motordrehzahl die-
UPM] sen Grenzwert überschreitet, zeigt das Display eine Meldung an.
* Zusätzlich kann ein entsprechendes Zustandssignal auf den Di-
