1. Programmieren
Detaillierte Informationen zu den Betriebsvariablen erhalten Sie, wenn Sie den Parameter der
1
Variablen aufrufen. (z. B. Par. 16-00 für Steuerwort) und die [Info]-Taste drücken.
Jeder in Par. 0-20 bis Par. 0-24 ausgewählte Anzeigeparameter hat seine eigene Skala und Ziffern
nach einer möglichen Dezimalstelle. Durch einen größeren Zahlenwert eines Parameters werden
weniger Ziffern nach der Dezimalstelle angezeigt.
Beispiel: Stromanzeige 5,25 A; 15,2 A / 105 A.

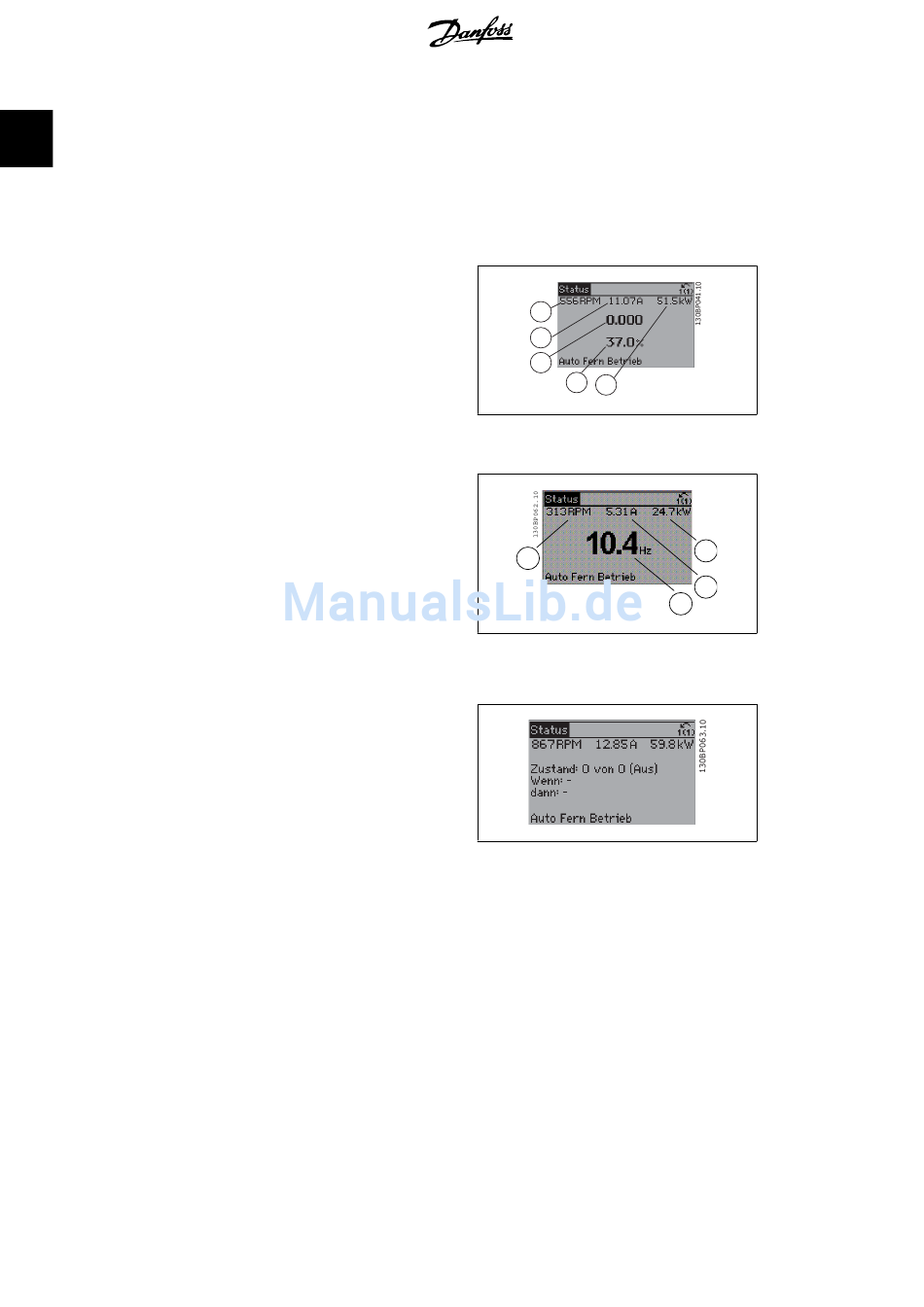

Anzeige I: 5 Betriebsvariablen
Diese Anzeige erscheint standardmäßig nach
Inbetriebnahme oder Initialisierung.
Benutzen Sie [INFO], um Informationen zu
den angezeigten Betriebsvariablen 1.1, 1.2,
1.3, 2 und 3 zu erhalten.
In dieser Abbildung sind die Betriebsvariablen
auf dem Bildschirm zu sehen. 1.1, 1.2 und 1.3
werden in kleiner Größe, 2 und 3 in mittlerer
Größe angezeigt.
Anzeige II: 4 Betriebsvariablen
Es werden die Betriebsvariablen (1.1, 1.2, 1.3
und 2) angezeigt.
In diesem Beispiel sind das Drehzahl, Motor-
strom, Motorleistung und Frequenz.
1.1, 1.2 und 1.3 sind in kleiner Größe, 2 ist in
großer Größe gezeigt.
In Anzeige I und II können andere Betriebs-
variablen über die folgenden Tasten gewählt
werden:▲ und ▼ .
Anzeige III: Zustand Smart Logic Con-
trol
Diese Anzeige zeigt das auszuwertende Ereig-
nis und die zugehörige Aktion des Smart Logic
Controllers an. Nähere Informationen finden
Sie im Abschnitt
Gruppe 13-xx).

1.1.5. Parametereinstellung

Der Frequenzumrichter kann für Aufgaben aller Art eingesetzt werden, weshalb eine große Anzahl
an Parametern zur jeweiligen Anpassung zur Verfügung stehen. Zur Einstellung bietet das Gerät
zwei Programmiermodi: ein Hauptmenü und verschiedene Quick-Menüs.
Im Hauptmenü besteht Zugriff auf sämtliche Parameter. Die Quick-Menüs bieten nur Zugriff auf
die Parameter, die zu einer Programmierung der meisten Wasser-/Abwasseranwendun-
gen nötig sind.
Unabhängig vom Programmiermodus können Sie Parameter im Hauptmenü wie auch im Quick-
Menü ändern.
10
Smart Logic Control (siehe
®
