Im Hauptmenü können alle Parameter geändert werden. Je nach Konfiguration (Par. 1-00) des
Geräts werden Parameter teilweise ausgeblendet. Zum Beispiel blendet die Auswahl Ohne Rück-
führung alle Parameter aus, die die Konfiguration der Rückführung betreffen. Sind Optionskarten
installiert und aktiviert, sind entsprechende Gruppen zusätzlich verfügbar.

1.1.9. Parameterauswahl

Im Hauptmenü sind die Parameter nach Grup-
pen aufgeteilt. Sie können eine Parameter-
gruppe mithilfe der Navigationstasten wählen
und mit [OK] aktivieren.
Folgende Parametergruppen sind je nach Sys-
temeinstellung und installierten Optionen ver-
fügbar:
Nach Auswahl einer Parametergruppe (und
gegebenenfalls einer Untergruppe) können
Sie einen Parameter mithilfe der Navigations-
tasten wählen.
Der Arbeitsbereich beim grafischen LCP zeigt
Parameternummer und -namen sowie den Pa-
rameterwert.
1.1.10. Daten ändern
Das Verfahren zum Ändern von Daten ist dasselbe wie für die Parameterwahl im Quick-Menü oder
im Hauptmenü. Drücken Sie [OK], um den gewählten Parameter zu ändern.
Die Vorgehensweise bei der Datenänderung hängt davon ab, ob der gewählte Parameter einen
numerischen Datenwert oder einen Textwert enthält.
1.1.11. Einen Textwert ändern
Handelt es sich bei dem gewählten Parameter
um einen Textwert, so ist dieser Textwert
über die Auf-/Ab-Navigationstasten änderbar.
Mit der Auf-Taste erhöhen Sie den Wert, mit
der Ab-Taste verringern Sie den Wert. Setzen
Sie den Cursor auf den gewünschten Wert und
drücken Sie [OK].
®
MG.20.O2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Gruppennr. Parametergruppe:
0 Betrieb/Display
1 Motor/Last
2 Bremsfunktionen
3 Sollwert/Rampen
4 Grenzen/Warnungen
5 Digit. Ein-/Ausgänge
6 Analoge Ein-/Ausg.
8 Opt./Schnittstellen
9 Profibus DP
10 CAN/DeviceNet
11 LonWorks
13 Smart Logic
14 Sonderfunktionen
15 Info/Wartung
16 Datenanzeigen
18 Datenanzeigen 2
20 FU PID-Regler
21 Erw. PID-Prozess
22 Anwendungsfunktionen
23 Zeitfunktionen
24 Notfallbetrieb
25 Kaskadenregler
26 Analog-E/A-Option MCB 109
Tabelle 1.2: Parametergruppen

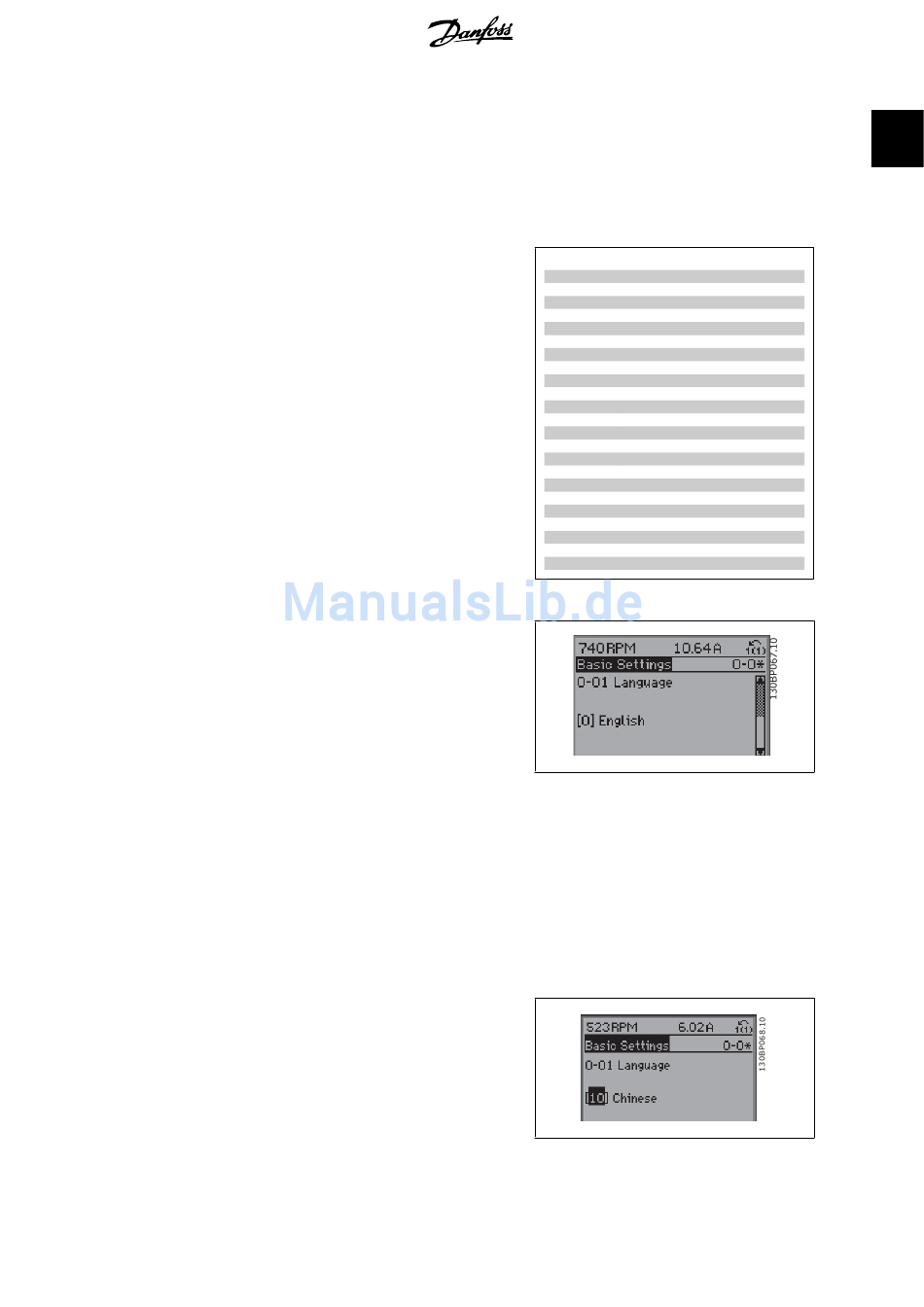

Abbildung 1.10: Displaybeispiel
Abbildung 1.11: Displaybeispiel
