1. Programmieren
Die Funktionssatzparameter sind wie folgt gruppiert:
1
Q3-10 Uhreinstellungen
0-70 Datum und Uhrzeit
0-71 Datumsformat
0-72 Uhrzeitformat
0-74 MESZ/Sommerzeit
0-76 MESZ/Sommerzeitstart 0-24 Displayzeile 3
0-77 MESZ/Sommerzeitende 0-37 Displaytext 1
Q3-20 Digitalsollwert
3-02 Minimaler Sollwert
3-03 Max. Sollwert
3-10 Festsollwert
5-13 Klemme 29 Digitaleingang
5-14 Klemme 32 Digitaleingang
5-15 Klemme 33 Digitaleingang
Q3-30 Istwert-Einstellungen
1-00 Regelverfahren
20-12 Soll-/Istwerteinheit
3-02 Minimaler Sollwert
3-03 Max. Sollwert
6-20 Klemme 54 Skal. Min.Spannung
6-21 Klemme 54 Skal. Max.Spannung
6-24 Klemme 54 Skal. Min.-Soll/Istwert
6-25 Klemme 54 Skal. Max.-Soll/Istwert
6-00 Signalausfall Zeit
6-01 Signalausfall Funktion
1.1.8. Hauptmenümodus
Beide Bedienteile (LCP 101 und 102) bieten
Zugriff auf den Hauptmenümodus. Wählen Sie
den Hauptmenümodus durch Drücken der
Taste [Main Menu]. Das in Abbildung 6.2 dar-
gestellte Auswahlmenü erscheint im Display.
Zeilen 2 bis 5 auf dem Display zeigen eine Lis-
te mit Parametergruppen, die mithilfe der Auf-
Ab-Pfeiltasten wählbar sind.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermo-
dus stets gleich sind. Im Hauptmenü sind die Parameter nach Gruppen aufgeteilt. Die 1. Stelle der
Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an.
18
Q3-1 Allg. Einstellungen
Q3-11 Displayeinstellun- Q3-12 Analogausgang
gen
0-20 Displayzeile 1.1 6-50 Klemme 42 Analogaus-
gang
0-21 Displayzeile 1.2 6-51 Kl. 42, Ausgang min. Ska-
lierung
0-22 Displayzeile 1.3 6-52 Kl. 42, Ausgang max. Ska-
lierung
0-23 Displayzeile 2
0-38 Displaytext 2
0-39 Displaytext 3
Q3-2 Einstellungen für Drehzahlregelung ohne Rückführung
Q3-21 Analogsollwert
3-02 Minimaler Sollwert
3-03 Max. Sollwert
6-10 Klemme 53 Skal. Min.Spannung
6-11 Klemme 53 Skal. Max.Spannung
6-14 Klemme 53 Min.Soll/ Istwert
6-15 Klemme 53 Max.Soll/ Istwert
Q3-3 PID-Prozesseinstell.
Q3-31 PID-Einstellungen
20-81 PID-Normal/Invers-Regelung
20-82 PID-Startdrehzahl [UPM]
20-21 Sollwert 1
20-93 PID-Proportionalverstärkung
20-94 PID-Integrationszeit
®
MG.20.O2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
®
VLT AQUA Drive Programmierungshand-
Q3-13 Relais
Relais 1 ⇒ 5-40 Funktions-
relais
Relais 2 ⇒ 5-40 Funktions-
relais
Relais 7 (Option) ⇒ 5-40
Funktionsrelais
Relais 8 (Option) ⇒ 5-40
Funktionsrelais
Relais 9 (Option) ⇒ 5-40
Funktionsrelais

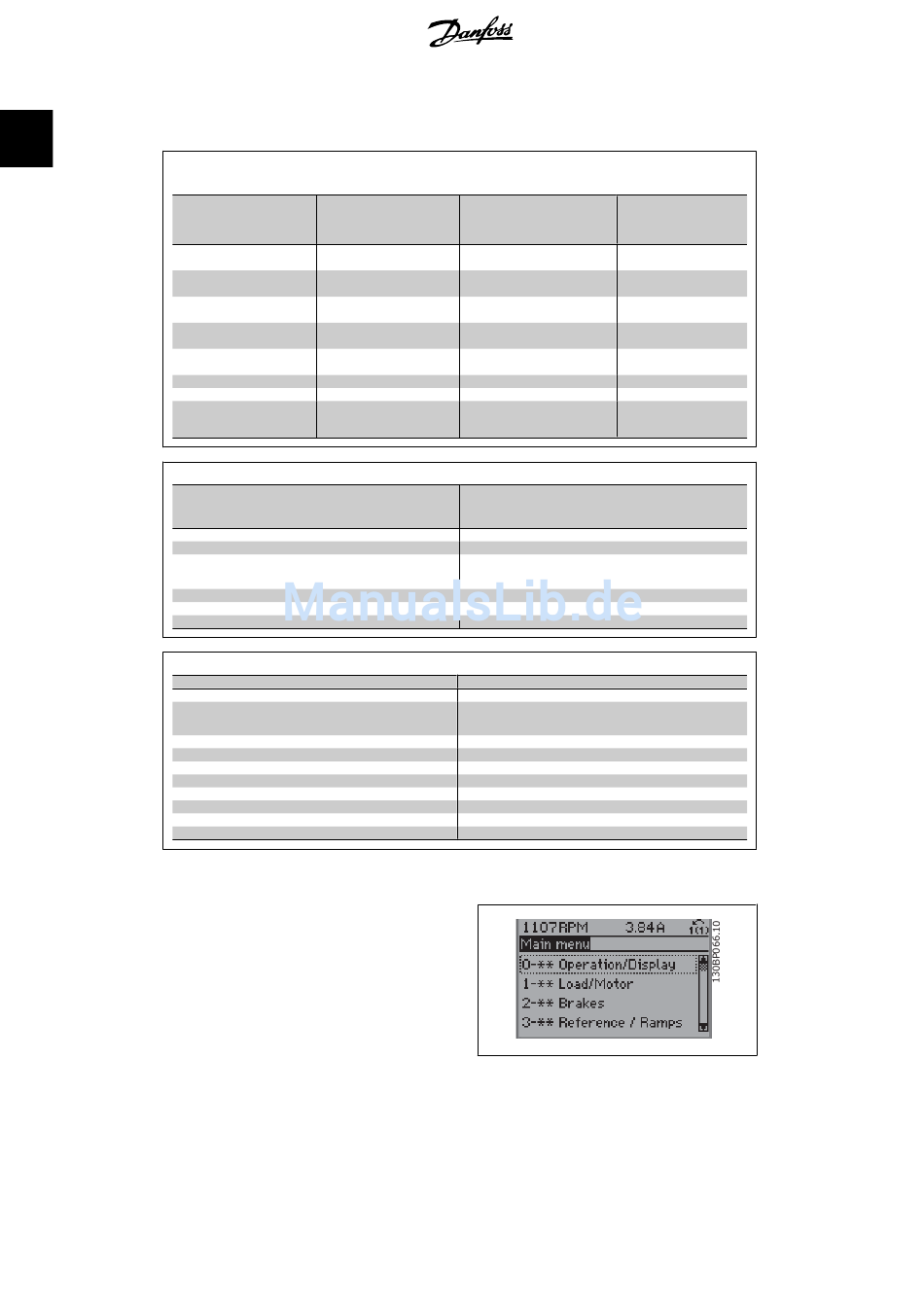

Abbildung 1.9: Displaybeispiel
