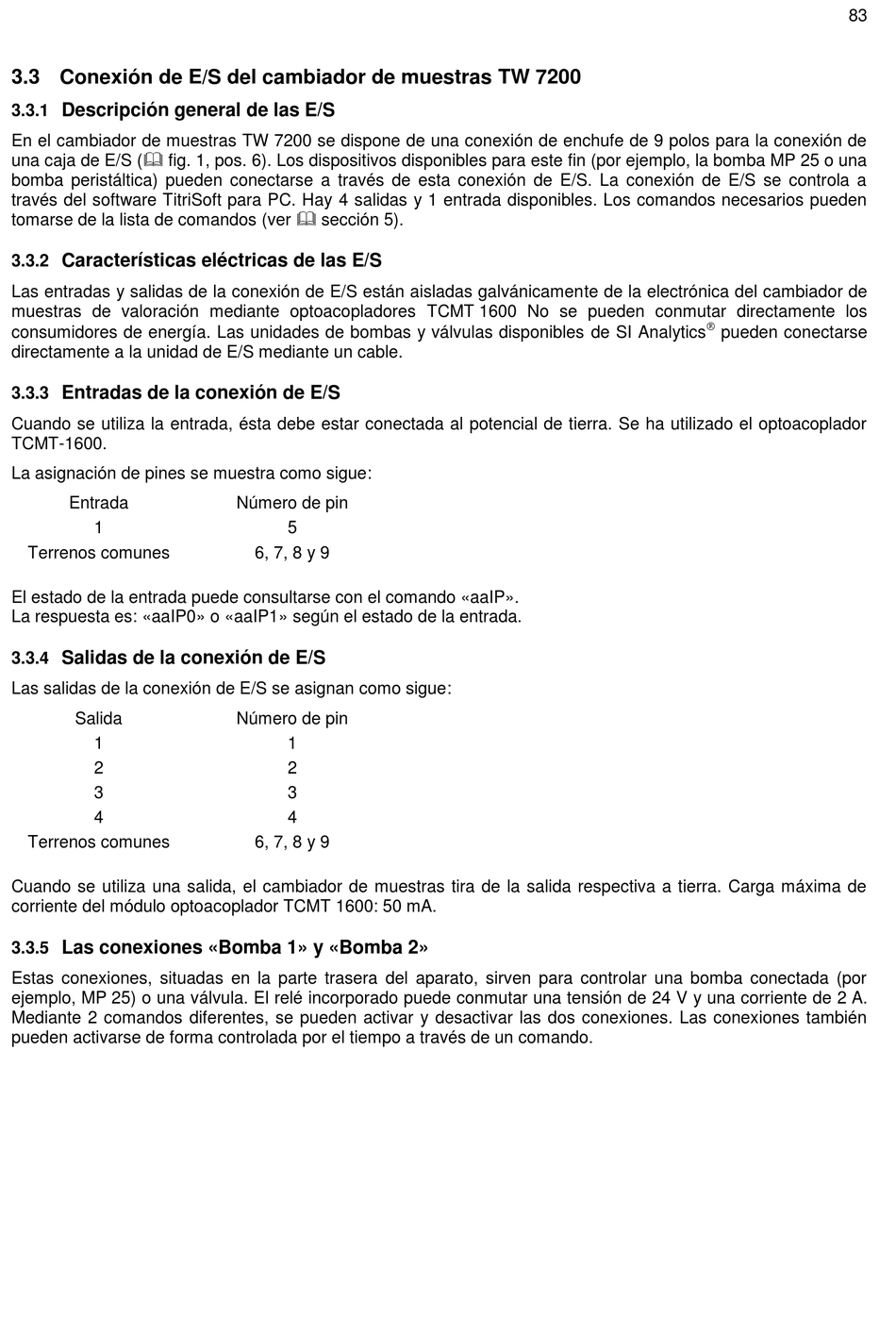

3.3
Conexión de E/S del cambiador de muestras TW 7200
Descripción general de las E/S
3.3.1
En el cambiador de muestras TW 7200 se dispone de una conexión de enchufe de 9 polos para la conexión de
una caja de E/S ( fig. 1, pos. 6). Los dispositivos disponibles para este fin (por ejemplo, la bomba MP 25 o una
bomba peristáltica) pueden conectarse a través de esta conexión de E/S. La conexión de E/S se controla a
través del software TitriSoft para PC. Hay 4 salidas y 1 entrada disponibles. Los comandos necesarios pueden
tomarse de la lista de comandos (ver sección 5).
Características eléctricas de las E/S
3.3.2
Las entradas y salidas de la conexión de E/S están aisladas galvánicamente de la electrónica del cambiador de
muestras de valoración mediante optoacopladores TCMT 1600 No se pueden conmutar directamente los
consumidores de energía. Las unidades de bombas y válvulas disponibles de SI Analytics
directamente a la unidad de E/S mediante un cable.
Entradas de la conexión de E/S
3.3.3
Cuando se utiliza la entrada, ésta debe estar conectada al potencial de tierra. Se ha utilizado el optoacoplador
TCMT-1600.
La asignación de pines se muestra como sigue:
Entrada
1
Terrenos comunes
El estado de la entrada puede consultarse con el comando «aaIP».
La respuesta es: «aaIP0» o «aaIP1» según el estado de la entrada.
Salidas de la conexión de E/S
3.3.4
Las salidas de la conexión de E/S se asignan como sigue:
Salida
1
2
3
4
Terrenos comunes
Cuando se utiliza una salida, el cambiador de muestras tira de la salida respectiva a tierra. Carga máxima de
corriente del módulo optoacoplador TCMT 1600: 50 mA.
Las conexiones «Bomba 1» y «Bomba 2»
3.3.5
Estas conexiones, situadas en la parte trasera del aparato, sirven para controlar una bomba conectada (por
ejemplo, MP 25) o una válvula. El relé incorporado puede conmutar una tensión de 24 V y una corriente de 2 A.
Mediante 2 comandos diferentes, se pueden activar y desactivar las dos conexiones. Las conexiones también
pueden activarse de forma controlada por el tiempo a través de un comando.
Número de pin
5
6, 7, 8 y 9
Número de pin
1
2
3
4
6, 7, 8 y 9
83
pueden conectarse
