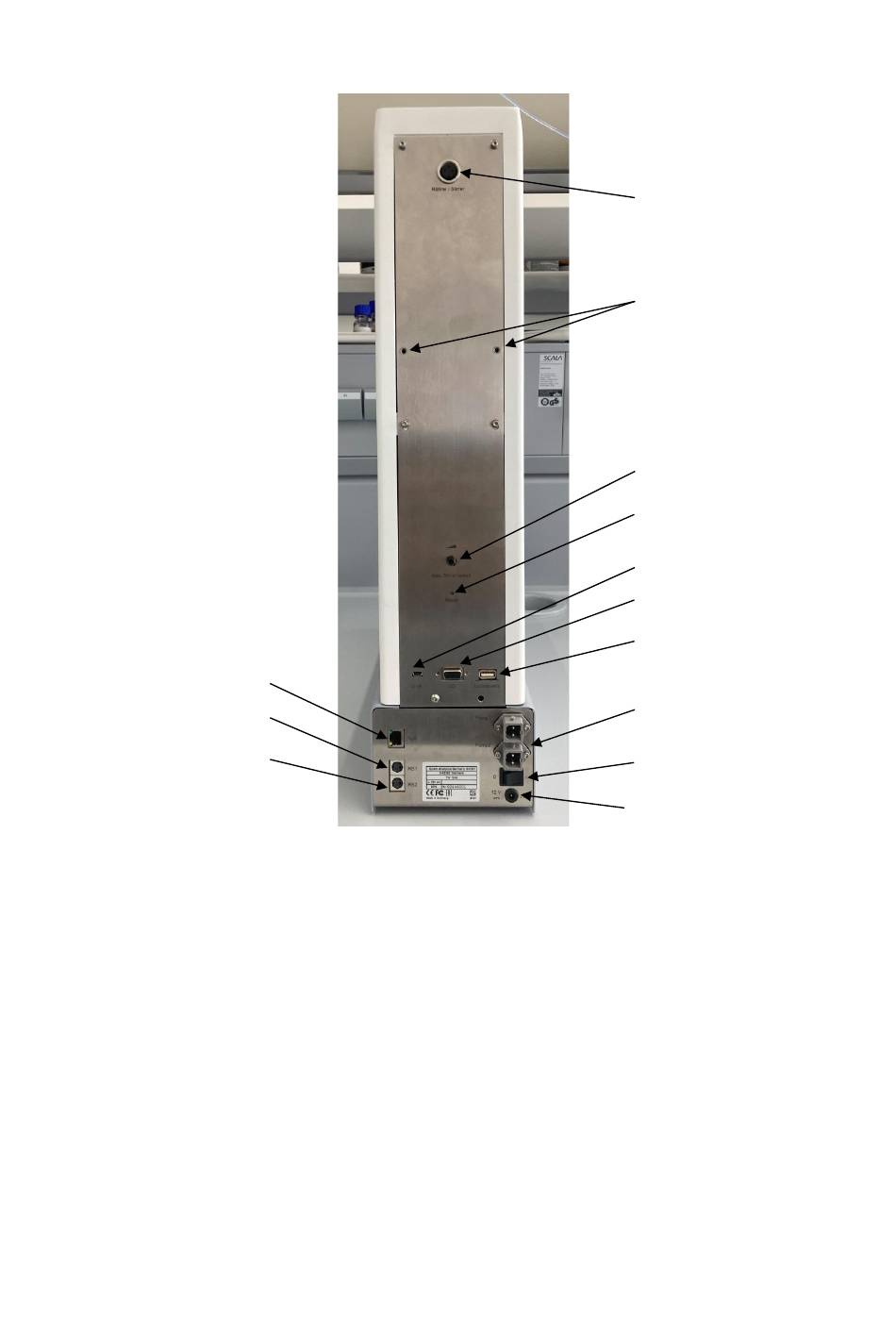

Panneau arrière du changeur d'échantillons TW 7200
Fig. 1
Le TW 7200 est doté des connexions suivantes:
1) Connexion pour l'agitateur (prise DIN 3 pôles)
2) Points de fixation pour les supports de tuyaux et de câbles
3) Réglage de la vitesse d'agitation des agitateurs magnétiques intégrés
4) Bouton de réinitialisation, pour réinitialiser les paramètres RS
5) Prise USB mini-B pour la connexion à un PC
6) Connexion pour les modules de pompes et de vannes, ports E/S,
connecteur femelle D-subminiature à 9 broches
7) Prise USB-A pour la connexion d'une clé USB pour les mises à jour logicielles.
8) Deux connexions de pompe
9) Interrupteur d'alimentation
10) Alimentation électrique
Deux interfaces RS232 (Mini-DIN):
11) Connexion RS-2 pour la communication de données avec d'autres appareils périphériques d'une chaîne
d'appareils.
12) Connexion RS-1 pour la communication avec le PC et la communication de données avec les titrateurs.
13) Interface Ethernet, pour la connexion à un réseau
