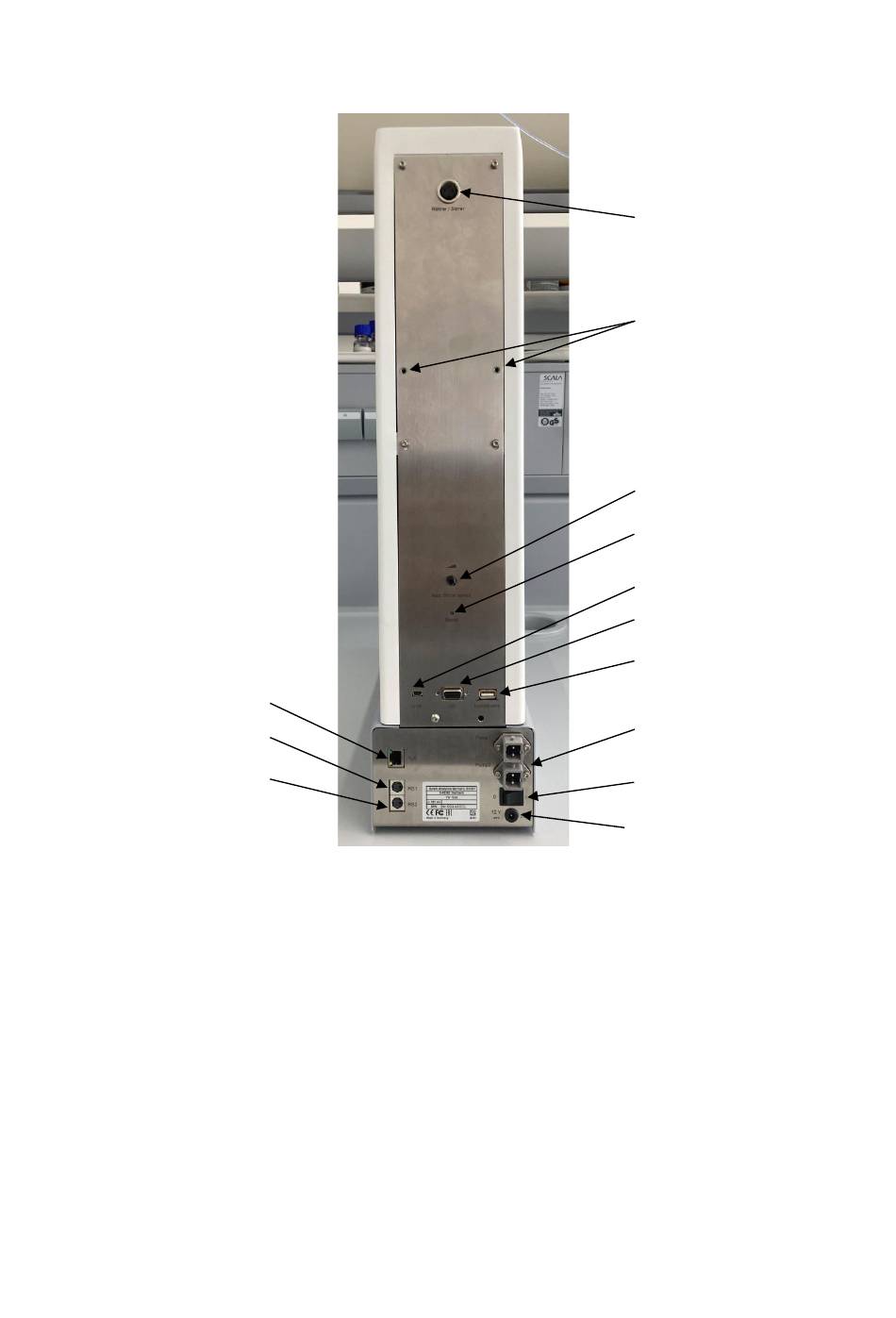

Rückwand des Probenwechslers TW 7200
Abb. 1
Der TW 7200 verfügt über folgende Anschlüsse:
1) Anschluss für Rührer (3 polige DIN Buchse)
2) Befestigungspunkte für Schlauch- und Kabelhalter
3) Einstellung der Rührgeschwindigkeit der eingebauten Magnetrührer
4) Reset Taster, zum resetten der RS Parameter
5) USB-Mini-B-Buchse zum Anschluss an einen PC
6) Anschluss für Pumpen- und Ventilmodule, I/O Ports, 9 polige D-Subminiatur-Buchse
7) USB-A-Buchse zum Anschluss eines USB Sticks zum Software Update
8) Zwei Pumpanschlüsse
9) Netzschalter
10) Spannungsversorgung
Zwei RS-232-Schnittstellen (Mini-DIN):
11) RS-2 Anschluss zur Datenkommunikation mit weiteren Peripheriegeräten einer Gerätekette
12) RS-1 Anschluss zur Kommunikation mit PC und Datenkommunikation mit Titratoren
13) Ethernet Schnittstelle, zum Anschluss an ein Netzwerk
13
12
11
1
2
3
4
5
6
7
8
9
10
