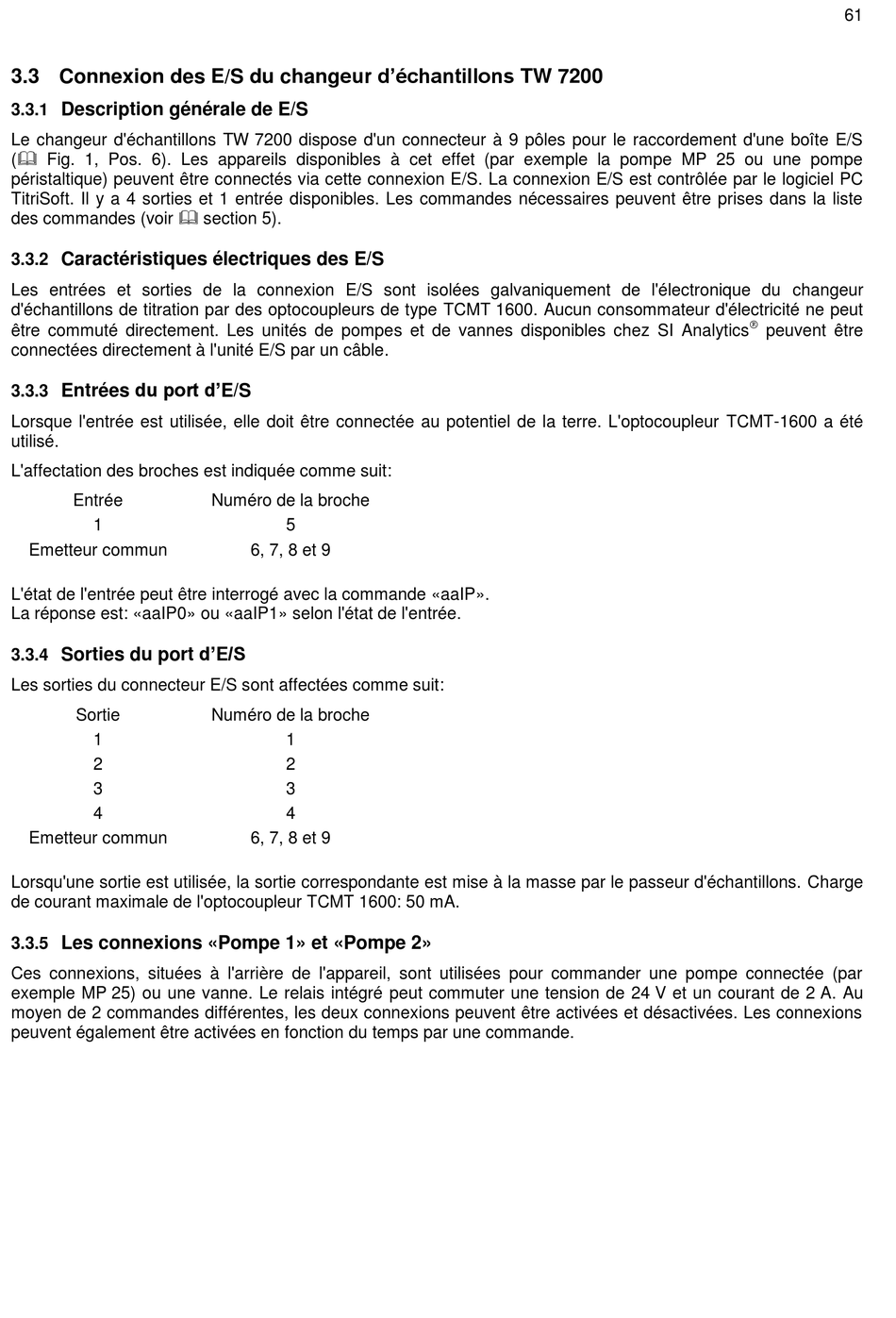

Connexion des E/S du changeur d'échantillons TW 7200
3.3
Description générale de E/S
3.3.1
Le changeur d'échantillons TW 7200 dispose d'un connecteur à 9 pôles pour le raccordement d'une boîte E/S
( Fig. 1, Pos. 6). Les appareils disponibles à cet effet (par exemple la pompe MP 25 ou une pompe
péristaltique) peuvent être connectés via cette connexion E/S. La connexion E/S est contrôlée par le logiciel PC
TitriSoft. Il y a 4 sorties et 1 entrée disponibles. Les commandes nécessaires peuvent être prises dans la liste
des commandes (voir section 5).
Caractéristiques électriques des E/S
3.3.2
Les entrées et sorties de la connexion E/S sont isolées galvaniquement de l'électronique du changeur
d'échantillons de titration par des optocoupleurs de type TCMT 1600. Aucun consommateur d'électricité ne peut
être commuté directement. Les unités de pompes et de vannes disponibles chez SI Analytics
connectées directement à l'unité E/S par un câble.
Entrées du port d'E/S
3.3.3
Lorsque l'entrée est utilisée, elle doit être connectée au potentiel de la terre. L'optocoupleur TCMT-1600 a été
utilisé.
L'affectation des broches est indiquée comme suit:
Entrée
1
Emetteur commun
L'état de l'entrée peut être interrogé avec la commande «aaIP».
La réponse est: «aaIP0» ou «aaIP1» selon l'état de l'entrée.
Sorties du port d'E/S
3.3.4
Les sorties du connecteur E/S sont affectées comme suit:
Sortie
1
2
3
4
Emetteur commun
Lorsqu'une sortie est utilisée, la sortie correspondante est mise à la masse par le passeur d'échantillons. Charge
de courant maximale de l'optocoupleur TCMT 1600: 50 mA.
Les connexions «Pompe 1» et «Pompe 2»
3.3.5
Ces connexions, situées à l'arrière de l'appareil, sont utilisées pour commander une pompe connectée (par
exemple MP 25) ou une vanne. Le relais intégré peut commuter une tension de 24 V et un courant de 2 A. Au
moyen de 2 commandes différentes, les deux connexions peuvent être activées et désactivées. Les connexions
peuvent également être activées en fonction du temps par une commande.
Numéro de la broche
5
6, 7, 8 et 9
Numéro de la broche
1
2
3
4
6, 7, 8 et 9
61
peuvent être
