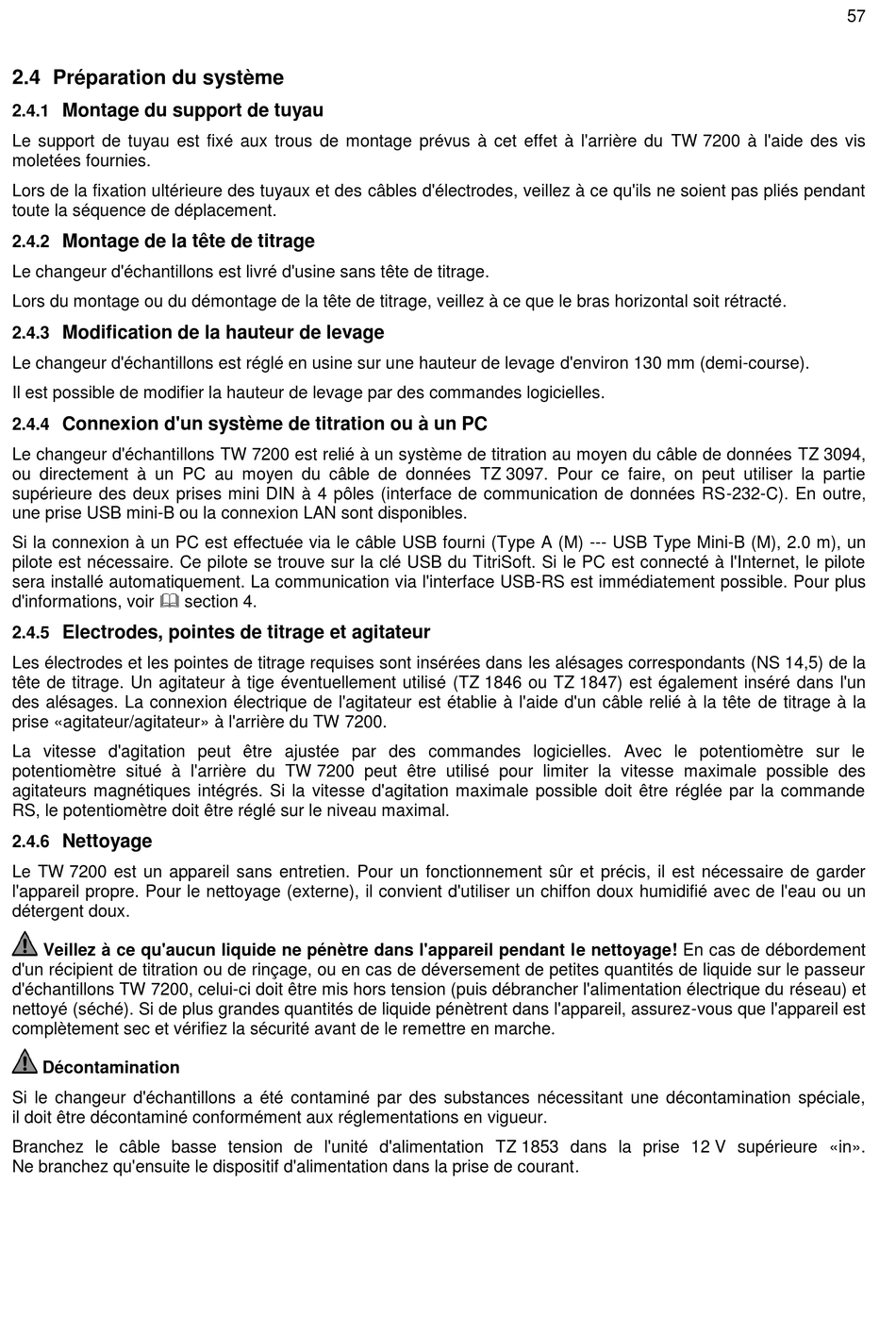

2.4
Préparation du système
Montage du support de tuyau
2.4.1
Le support de tuyau est fixé aux trous de montage prévus à cet effet à l'arrière du TW 7200 à l'aide des vis
moletées fournies.
Lors de la fixation ultérieure des tuyaux et des câbles d'électrodes, veillez à ce qu'ils ne soient pas pliés pendant
toute la séquence de déplacement.
Montage de la tête de titrage
2.4.2
Le changeur d'échantillons est livré d'usine sans tête de titrage.
Lors du montage ou du démontage de la tête de titrage, veillez à ce que le bras horizontal soit rétracté.
Modification de la hauteur de levage
2.4.3
Le changeur d'échantillons est réglé en usine sur une hauteur de levage d'environ 130 mm (demi-course).
Il est possible de modifier la hauteur de levage par des commandes logicielles.
Connexion d'un système de titration ou à un PC
2.4.4
Le changeur d'échantillons TW 7200 est relié à un système de titration au moyen du câble de données TZ 3094,
ou directement à un PC au moyen du câble de données TZ 3097. Pour ce faire, on peut utiliser la partie
supérieure des deux prises mini DIN à 4 pôles (interface de communication de données RS-232-C). En outre,
une prise USB mini-B ou la connexion LAN sont disponibles.
Si la connexion à un PC est effectuée via le câble USB fourni (Type A (M) --- USB Type Mini-B (M), 2.0 m), un
pilote est nécessaire. Ce pilote se trouve sur la clé USB du TitriSoft. Si le PC est connecté à l'Internet, le pilote
sera installé automatiquement. La communication via l'interface USB-RS est immédiatement possible. Pour plus
d'informations, voir section 4.
Electrodes, pointes de titrage et agitateur
2.4.5
Les électrodes et les pointes de titrage requises sont insérées dans les alésages correspondants (NS 14,5) de la
tête de titrage. Un agitateur à tige éventuellement utilisé (TZ 1846 ou TZ 1847) est également inséré dans l'un
des alésages. La connexion électrique de l'agitateur est établie à l'aide d'un câble relié à la tête de titrage à la
prise «agitateur/agitateur» à l'arrière du TW 7200.
La vitesse d'agitation peut être ajustée par des commandes logicielles. Avec le potentiomètre sur le
potentiomètre situé à l'arrière du TW 7200 peut être utilisé pour limiter la vitesse maximale possible des
agitateurs magnétiques intégrés. Si la vitesse d'agitation maximale possible doit être réglée par la commande
RS, le potentiomètre doit être réglé sur le niveau maximal.
Nettoyage
2.4.6
Le TW 7200 est un appareil sans entretien. Pour un fonctionnement sûr et précis, il est nécessaire de garder
l'appareil propre. Pour le nettoyage (externe), il convient d'utiliser un chiffon doux humidifié avec de l'eau ou un
détergent doux.
Veillez à ce qu'aucun liquide ne pénètre dans l'appareil pendant le nettoyage! En cas de débordement
d'un récipient de titration ou de rinçage, ou en cas de déversement de petites quantités de liquide sur le passeur
d'échantillons TW 7200, celui-ci doit être mis hors tension (puis débrancher l'alimentation électrique du réseau) et
nettoyé (séché). Si de plus grandes quantités de liquide pénètrent dans l'appareil, assurez-vous que l'appareil est
complètement sec et vérifiez la sécurité avant de le remettre en marche.
Décontamination
Si le changeur d'échantillons a été contaminé par des substances nécessitant une décontamination spéciale,
il doit être décontaminé conformément aux réglementations en vigueur.
Branchez le câble basse tension de l'unité d'alimentation TZ 1853 dans la prise 12 V supérieure «in».
Ne branchez qu'ensuite le dispositif d'alimentation dans la prise de courant.
57
