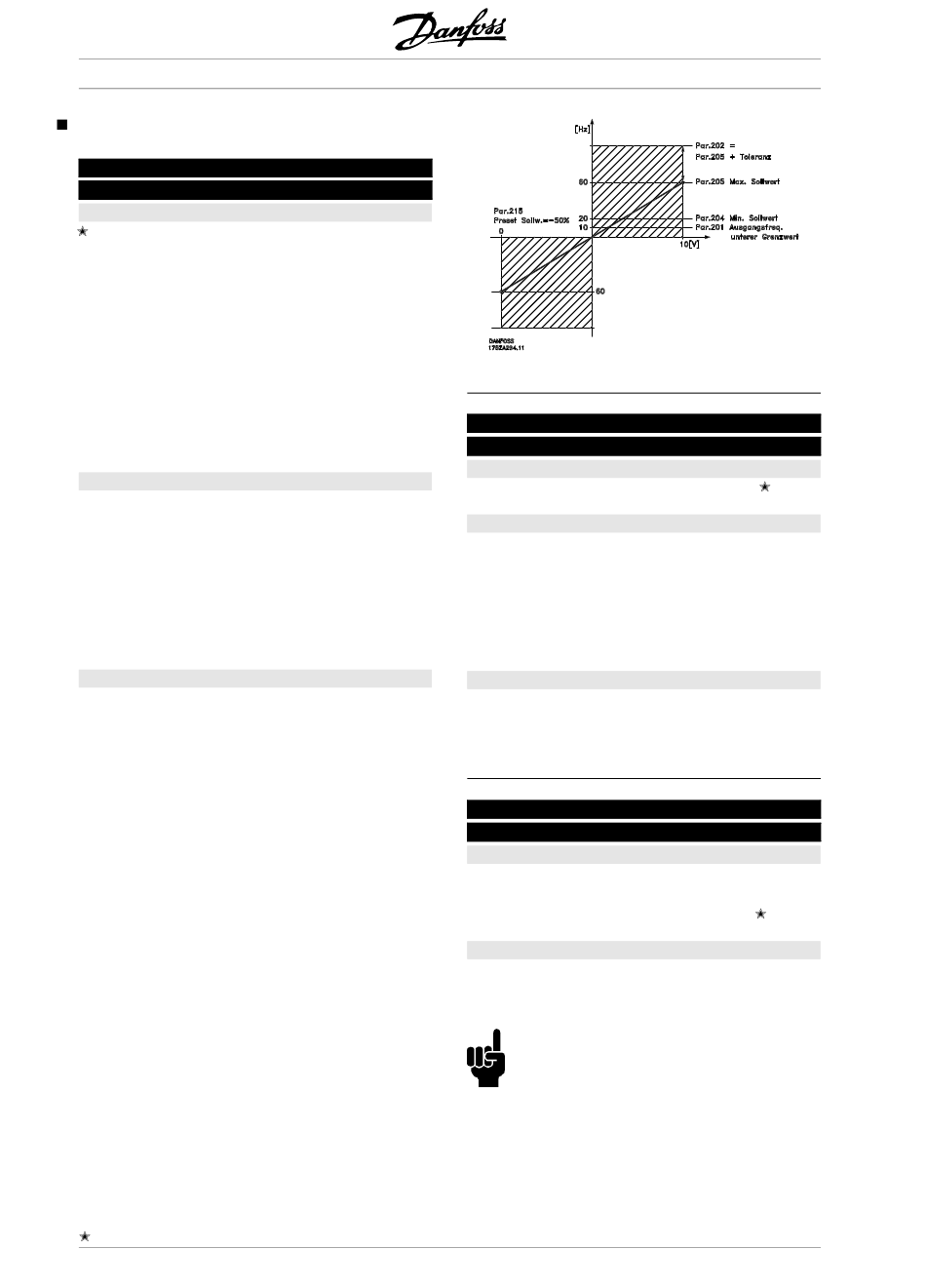

Sollwerte & Grenzwerte
200 Ausgangsfrequenz Bereich
200
(AUSGANGSFREQUENZ RNG/ROT)
Wert:
Eine Richtung, 0 - 132 Hz
(132 HZ EINE RICHT. )
Beide Richtungen, 0 -132 Hz
(132 HZ BEIDE RICHT.)
Linkslauf, 0 -132 Hz
(132 HZ LINKSLAUF)
0-1000 Hz, Eine Richtung
(1000 HZ EINE RICHT.)
Beide Richtungen, 0 - 1000 Hz
(1000 HZ BEIDE RICHT.)
Linkslauf, 0 - 1000 Hz
(1000 HZ LINKSLAUF)
Funktion:
Mit Hilfe dieses Parameters kann eine unbeab-
sichtigte Drehrichtungsumkehr (Reversierung)
verhindert werden. Außerdem kann eine höch-
stzulässige Ausgangsfrequenz gewählt werden, die
unabhängig von der Einstellung anderer Parameter
gelten soll. Wird nicht zusammen mit
Prozeßregelung mit Istwertrückführung in Parameter
100 Konfiguration benutzt.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Drehrichtung und die
maximale Ausgangsfrequenz ein. Bitte beachten:
wird "Nur Rechtelauf" [0]/[3] oder "Nur Linkslauf" [2]/
[5] gewählt, ist die Ausgangsfrequenz auf den Fre-
quenzbereich f beschränkt.
Richtungen" [1]/[4] gewählt, ist die Ausgangsfre-
quenz auf den Frequenzbereich ± f beschränkt.
(die Minimalfrequenz ist ohne Bedeutung).
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
66
[0]
[1]
[2]
[3]
[4]
[5]
-f
. Wird "Beide
MIN
MAX
MAX
MG.04.A1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT
Serie FCD
201 Ausgangsfrequenzgrenze niedrig, f
201
(MIN.FREQUENZ)
Wert:
0,0 - f
MAX
Funktion:
In diesem Parameter kann für die Motorfrequenz
eine Mindestgrenze gewählt werden, die die Min-
destdrehzahl bestimmt, mit der der Motor laufen soll.
Wenn Beide Richtungen in Parameter 200 Aus-
gangsfrequenz Bereich/Richtung gewählt wurde, ist
die Mindestfrequenz ohne Bedeutung.
Beschreibung der Auswahl:
Einstellbar ist ein Wert von 0,0 Hz bis zu der in Pa-
rameter 202 Ausgangsfrequenzgrenze hoch, f
eingestellten Höchstfrequenz.
202 Ausgangsfrequenzgrenze hoch, f
202
(MAX.FREQUENZ)
Wert:
f
- 132/1000 Hz (Par. 200 Ausgangsfrequenz
MIN
Bereich/Richtung)
Funktion:
In diesem Parameter kann für die Ausgangsfrequenz
eine Höchstgrenze gewählt werden, die die Höchst-
drehzahl bestimmt, mit der der Motor laufen soll.
ACHTUNG!:
Die Ausgangsfrequenz des Frequenzum-
richters kann niemals einen Wert höher als 1/
10 der Taktfrequenz (Parameter 411 Taktfrequenz)
annehmen.
MIN
0,0 Hz
MAX
MAX
132 Hz
