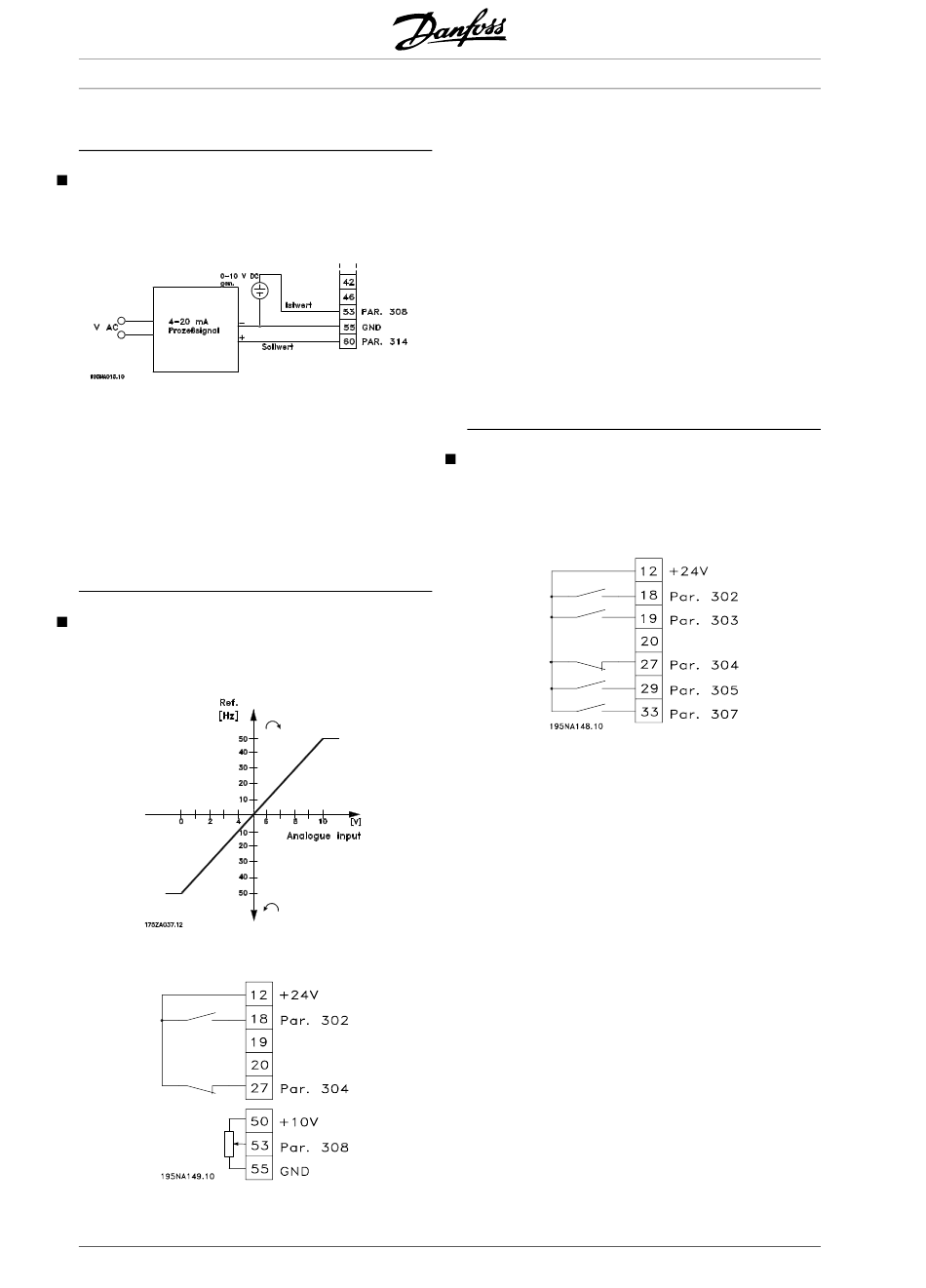

Par. 316 Klemme 60, max. Skalierung = 20 mA
4-20 mA Sollwert
4-20 mA Sollwert an Klemme 60 und Drehzahlist-
wertsignal an Klemme 53.
Par. 100 Konfiguration = Drehzahlregelung mit
Istwertrückführung [1]
Par. 308 Analogeingang = Istwert [2]
Par. 309 Klemme 53, min. Skalierung = 0 Volt.
Par. 310 Klemme 53, max. Skalierung = 10 Volt.
Par. 314 Analogeingang = Sollwert [1]
Par. 309 Klemme 60, min. Skalierung = 4 mA.
Par. 310 Klemme 60, max. Skalierung = 20 mA
- 50 Hz links zu 50 Hz rechts
Mit intern montiertem Potentiometer.
46
®
VLT
Serie FCD
Par. 100 Konfiguration = Drehzahlregelung mit
Schlupfkompensation [0]
Par. 200 Ausgangsfrequenzbereich = Beide Rich-
tungen, 0-132 Hz [1]
Par. 203 Sollwertbereich = Min. Soll - Max Soll.
[0]
Par. 204 Min. Sollwert = - 50 Hz
Par. 205 Min. Sollwert = 50 Hz
Par. 302 Digitaleingang = Start [7]
Par. 304 Digitaleingang = Motorfreilauf Stopp in-
vers [2]
Par. 308 Analogeingang = Sollwert [1]
Par. 309 Klemme 53, min. Skalierung = 0 Volt.
Par. 310 Klemme 53, max. Skalierung = 10 Volt
Festsollwerte
Umschaltung zwischen 8 Festsollwerten über zwei
digitale Eingänge und Parametersatz 1 und Parame-
tersatz 2.
Par. 004 Aktiver Parametersatz = Externe Anwahl
1 [5]
Par. 204 Min. Sollwert = 0 Hz
Par. 205 Max. Sollwert = 50 Hz
Par. 302 Digitaleingang = Start [7]
Par. 303 Digitaleingang = Parametersatzwahl, lsb
[31]
Par. 304 Digitaleingang = Motorfreilauf Stopp in-
vers [2]
Par. 305 Digitaleingang = Festsollwert, lsb [22]
Par. 307 Digitaleingang = Festsollwert, msb [23]
Parametersatz 1 enthält die folgenden Festsollwerte:
Par. 215 Festsollwert 1 = 5,00%
Par. 216 Festsollwert 2 = 10,00%
Par. 217 Festsollwert 3 = 25,00%
Par. 218 Festsollwert 4 = 35,00%
Parametersatz 2 enthält die folgenden Festsollwerte:
Par. 215 Festsollwert 1 = 40,00%
Par. 216 Festsollwert 2 = 50,00%
Par. 217 Festsollwert 3 = 70,00%
Par. 218 Festsollwert 4 = 100,00% .
MG.04.A1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
