Erdung abgeschirmter Steuerkabel
Steuerkabel müssen generell abgeschirmt und die
Abschirmung beidseitig mittels Kabelbügeln mit dem
Metallgehäuse des Gerätes verbunden werden.

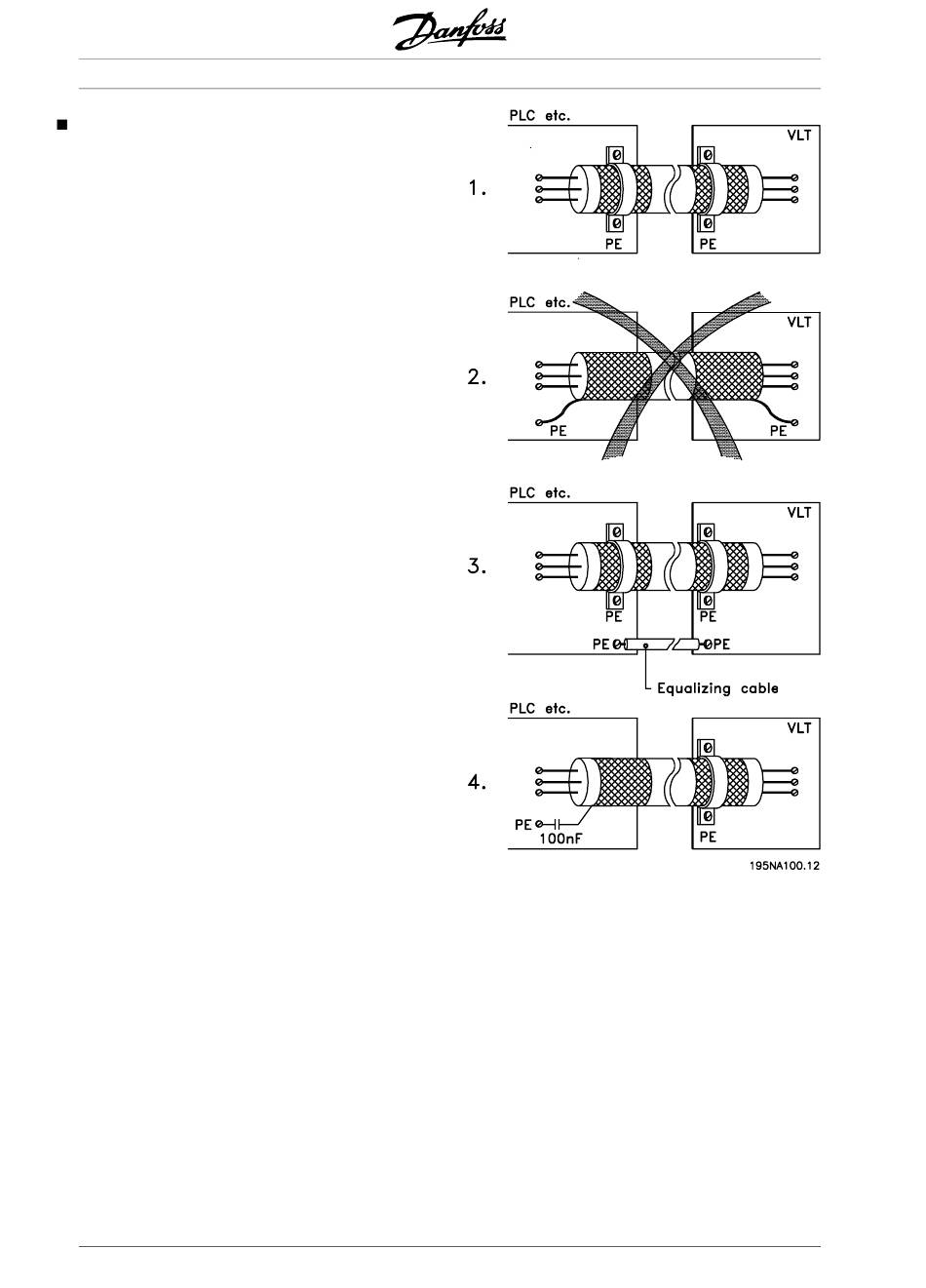

Die Zeichnung unten zeigt, wie eine richtige Erdung
durchzuführen ist, und was in Zweifelsfällen getan
werden kann.
1. Richtiges Erden
Steuerkabel und Kabel der seriellen Schnittstelle
beidseitig mit Kabelbügeln befestigen, um best-
möglichen elektrischen Kontakt zu gewährleisten.
2. Falsches Erden
Verdrillte Abschirmlitzen (sog. Pigtails) vermei-
den, da diese die Schirmimpedanz bei höheren
Frequenzen erhöhen.
3. Schutz des Erdpotentials zwischen SPS und
VLT.Besteht zwischen dem VLT-
Frequenzumrichter und der SPS (etc.) ein
unterschiedliches Erdpotential, so können elek-
trische Störungen erzeugt werden, die das
gesamte System beeinträchtigen. Dieses Prob-
lem kann mit einem Potentialausgleichskabel
neben dem Steuerkabel gelöst werden. Kabel-
querschnitt mindestens: 16 mm
4. 50/60 Hz-Erdschleifen
Bei Verwendung sehr langer Steuerkabel können
50/60 Hz-Erdschleifen auftreten, die das gesamte
System beeinträchtigen. Dieses Problem kann
durch Verbinden eines Schirmendes über einen
100 nF Kondensator (möglichst kurze An-
schlüsse) mit Erde gelöst werden.
