Funktion:
In den Parametern 302-307 Digitale Eingänge kön-
nen verschiedene Funktionen für die digitalen
Eingänge (Klemmen 18-33) gewählt werden.
Beschreibung der Auswahl:
Ohne Funktion ist zu wählen, wenn der Frequen-
zwandler auf die der Klemme zugeführten Signale
nicht reagieren soll.
Quittieren setzt den Frequenzwandler nach einem
Alarm zurück, einige Alarmmeldungen können
jedoch erst zurückgesetzt werden, wenn die Netzs-
pannung unterbrochen und dann wieder
angeschlossen wird. Siehe Tabelle unter Liste der
Warn- und Alarmmeldungen. Quittieren wird auf der
Signalvorderflanke aktiviert.
Motorfreilauf invers koppelt den Motor vom Frequen-
zwandler sofort ab (Ausgangstransistoren werden
abgeschaltet), so daß der Motor bis zum Stop frei
ausläuft. Logisch '0' führt zum Freilaufstop.
Quittieren und Motorfreilauf invers dient zum gle-
ichzeitigen Aktivieren von Freilaufstop und Quittieren.
Logisch '0' führt zu Freilaufstop und Quittieren. Quit-
tieren wird auf der Signalrückflanke aktiviert.
Schnellstop invers dient zum Aktivieren der in Pa-
rameter 212 Rampe Q-Stop programmierten
Schnellstoprampe. Logisch '0' führt zu Schnellstop.
Gleichspannungsbremse invers dient zum Anhalten
des Motors durch Anlegen einer Gleichspannung
über einen bestimmten Zeitraum, siehe Parameter
126, 127 und 132 Gleichspannungsbremse. Bitte
beachten Sie, daß diese Funktionen nur aktiv sind,
wenn der Wert in Parameter 126 DC-Bremszeit und
132 DC-Bremsspannung sich von 0 unterscheidet.
Logic '0' führt zur DC-Bremsung.
Stop invers, logisch '0' bedeutet, daß die Motor-
drehzahl gemäß der gewählten Rampe zum Stop
verringert wird.
Keiner der o.a. Stopbefehle
darf für Reparaturzwecke benutzt wer-
den. Sicherstellen, daß vor Beginn der
Reparaturarbeiten alle Spannungseingänge
abgeschaltet sind und die erforderliche Zeit (4 min)
verstrichen ist.
Start ist zu wählen, wenn ein Start/Stop-Befehl
gewünscht wird. Logisch '1' = Start, logisch '0' =
Stop.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.04.A1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT
Serie FCD

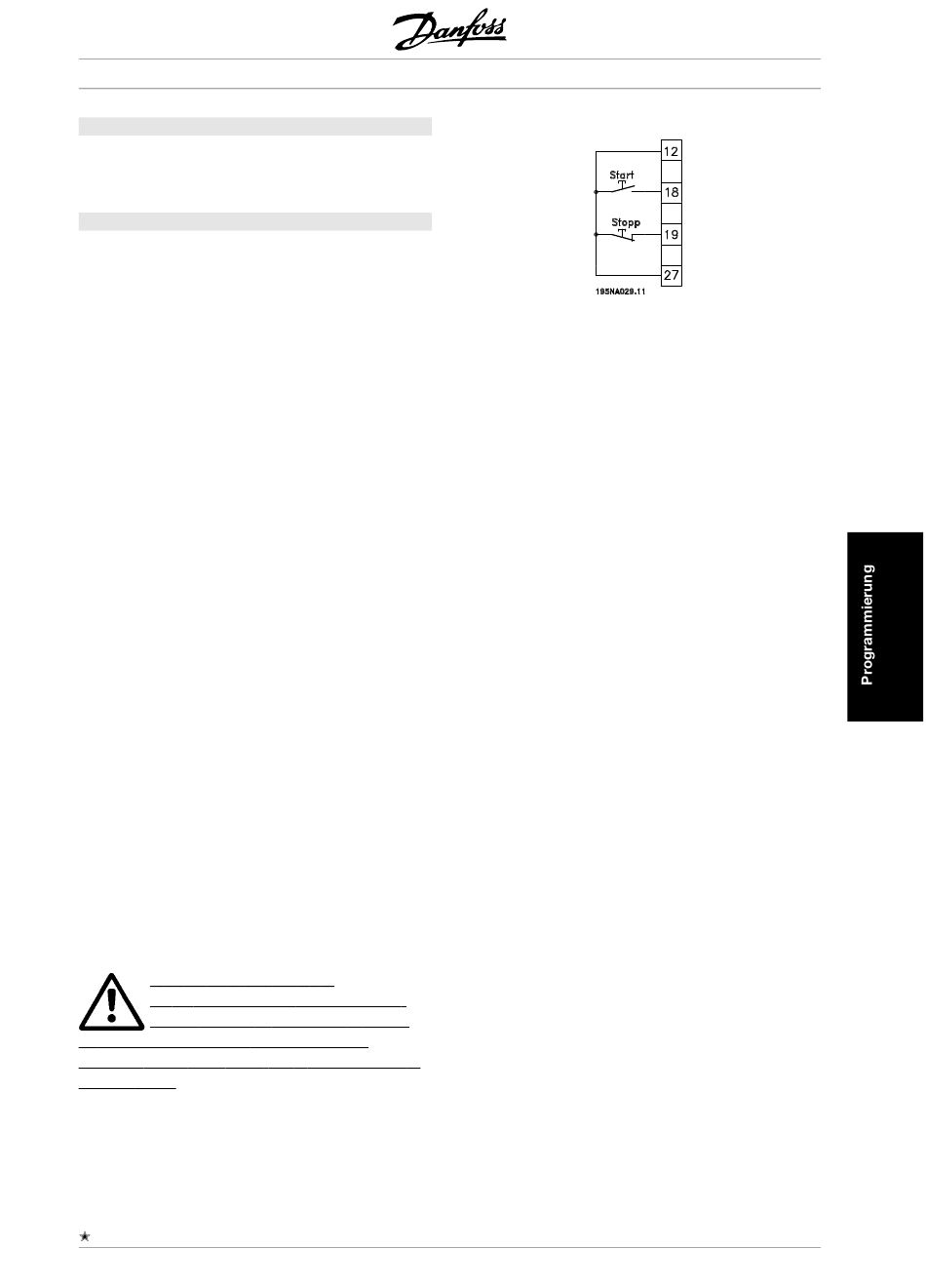

Pulsstart, wird mindestens 14 ms ein Impuls an-
gelegt, so startet der Frequenzwandler den Motor,
sofern kein Stopbefehl gegeben wurde. Der Motor
kann durch kurzes Aktivieren von Stop invers ange-
halten werden.
Reversierung wird zur Umkehr der Motordrehrich-
tung verwendet. Logisch '0' bewirkt keine.
Drehrichtungsumkehrung. Logisch '1' führt zur
Drehrichtungsumkehr. Das Reversierungssignal än-
dert nur die Drehrichtung, es aktiviert nicht die
Startfunktion. Nicht aktiv in Prozeßregelung mit
Istwertrückführung. Siehe auch Parameter 200 Aus-
gangsfrequenz Bereich/Richtung.
Start, Reversierung dient für Start/Stop und Rever-
sierung mit dem gleichen Signal. Es ist gleichzeitig
kein anderer aktiver Startbefehl zulässig. Nicht aktiv
in Prozeßregelung mit Istwertrückführung. Siehe
auch Parameter 200 Ausgangsfrequenz Bereich/
Richtung.
Nur Start rechts wird verwendet, wenn der Motor
beim Start nur im Rechtslauf laufen soll. Nicht an-
wenden bei Prozeßregelung mit Istwertrückführung.
Nur Start links wird verwendet, wenn der Motor beim
Start nur im Linkslauf laufen soll. Nicht anwenden
bei Prozeßregelung mit Istwertrückführung. Siehe
auch Parameter 200 Ausgangsfrequenz Bereich/
Richtung.
Festdrehzahl (Jog) dient dazu, die Ausgangsfre-
quenz auf die in Parameter 213 Frequenz
Festdrehzahleingestellte Festdrehzahlfrequenz
einzustellen. Jog ist aktiv, unabhängig davon, ob ein
Startbefehl gegeben wurde, jedoch nicht, wenn Mo-
torfreilaufstop, Schnellstop oder DC-Bremsung aktiv
sind.
Sollwert speichern speichert den aktuellen Sollwert.
Der Sollwert kann nun nur mit Drehzahl Auf und
Drehzahl Ab geändert werden. Ist Sollwert speich-
ern aktiv, so wird die Programmierung nach einem
Stopbefehl und bei einem Netzausfall gespeichert.
77
