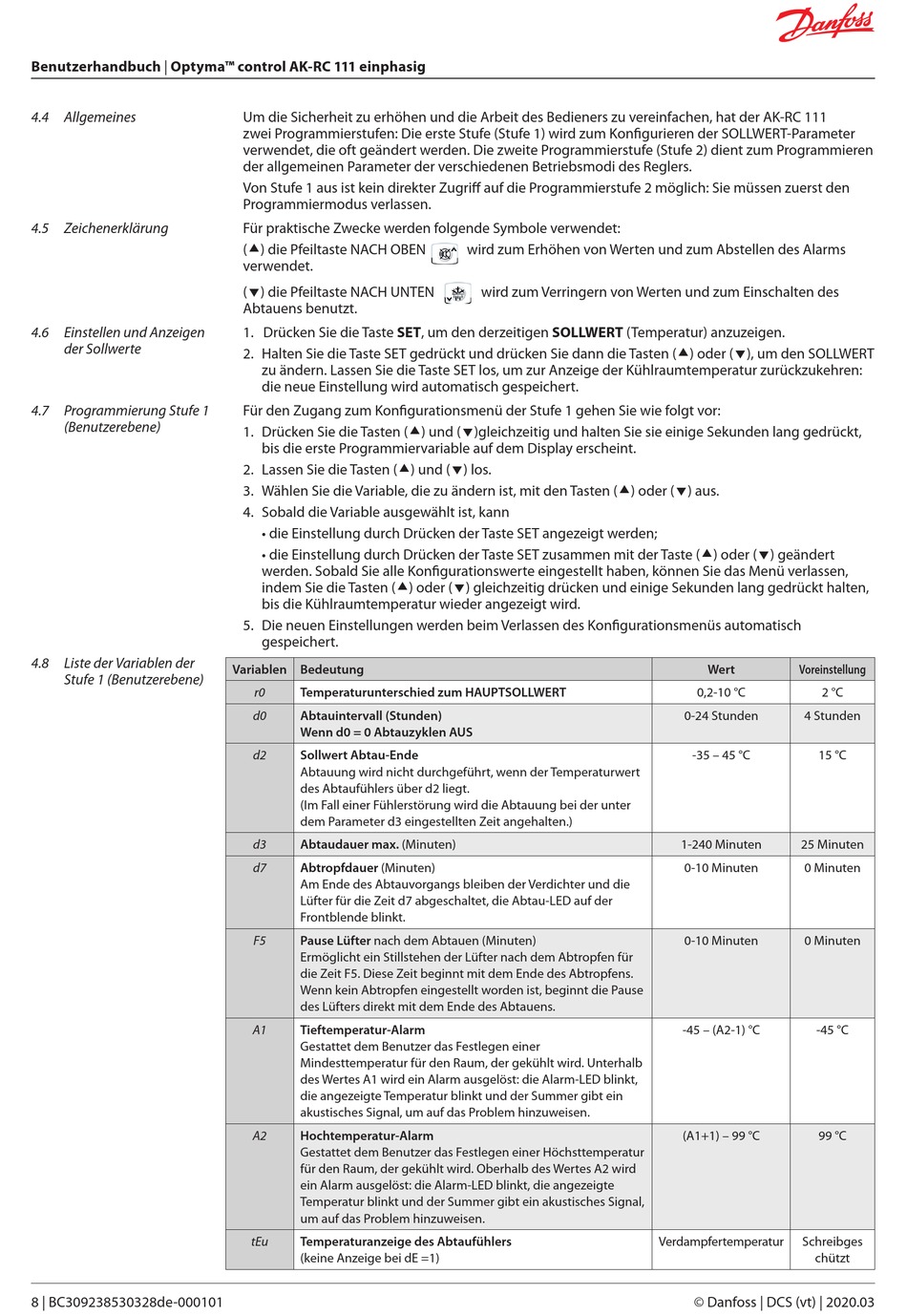

Benutzerhandbuch | Optyma™ control AK-RC 111 einphasig
4.4 Allgemeines
4.5 Zeichenerklärung
4.6 Einstellen und Anzeigen
der Sollwerte
4.7 Programmierung Stufe 1
(Benutzerebene)
4.8 Liste der Variablen der
Stufe 1 (Benutzerebene)
8 | BC309238530328de-000101
Um die Sicherheit zu erhöhen und die Arbeit des Bedieners zu vereinfachen, hat der AK-RC 111
zwei Programmierstufen: Die erste Stufe (Stufe 1) wird zum Konfigurieren der SOLLWERT-Parameter
verwendet, die oft geändert werden. Die zweite Programmierstufe (Stufe 2) dient zum Programmieren
der allgemeinen Parameter der verschiedenen Betriebsmodi des Reglers.
Von Stufe 1 aus ist kein direkter Zugriff auf die Programmierstufe 2 möglich: Sie müssen zuerst den
Programmiermodus verlassen.
Für praktische Zwecke werden folgende Symbole verwendet:
() die Pfeiltaste NACH OBEN
verwendet.
() die Pfeiltaste NACH UNTEN
Abtauens benutzt.
1. Drücken Sie die Taste SET, um den derzeitigen SOLLWERT (Temperatur) anzuzeigen.
2. Halten Sie die Taste SET gedrückt und drücken Sie dann die Tasten () oder (), um den SOLLWERT
zu ändern. Lassen Sie die Taste SET los, um zur Anzeige der Kühlraumtemperatur zurückzukehren:
die neue Einstellung wird automatisch gespeichert.
Für den Zugang zum Konfigurationsmenü der Stufe 1 gehen Sie wie folgt vor:
1. Drücken Sie die Tasten () und ()gleichzeitig und halten Sie sie einige Sekunden lang gedrückt,
bis die erste Programmiervariable auf dem Display erscheint.
2. Lassen Sie die Tasten () und () los.
3. Wählen Sie die Variable, die zu ändern ist, mit den Tasten () oder () aus.
4. Sobald die Variable ausgewählt ist, kann
• die Einstellung durch Drücken der Taste SET angezeigt werden;
• die Einstellung durch Drücken der Taste SET zusammen mit der Taste () oder () geändert
werden. Sobald Sie alle Konfigurationswerte eingestellt haben, können Sie das Menü verlassen,
indem Sie die Tasten () oder () gleichzeitig drücken und einige Sekunden lang gedrückt halten,
bis die Kühlraumtemperatur wieder angezeigt wird.
5. Die neuen Einstellungen werden beim Verlassen des Konfigurationsmenüs automatisch
gespeichert.
Variablen Bedeutung
r0
Temperaturunterschied zum HAUPTSOLLWERT
d0
Abtauintervall (Stunden)
Wenn d0 = 0 Abtauzyklen AUS
d2
Sollwert Abtau-Ende
Abtauung wird nicht durchgeführt, wenn der Temperaturwert
des Abtaufühlers über d2 liegt.
(Im Fall einer Fühlerstörung wird die Abtauung bei der unter
dem Parameter d3 eingestellten Zeit angehalten.)
d3
Abtaudauer max. (Minuten)
d7
Abtropfdauer (Minuten)
Am Ende des Abtauvorgangs bleiben der Verdichter und die
Lüfter für die Zeit d7 abgeschaltet, die Abtau-LED auf der
Frontblende blinkt.
Pause Lüfter nach dem Abtauen (Minuten)
F5
Ermöglicht ein Stillstehen der Lüfter nach dem Abtropfen für
die Zeit F5. Diese Zeit beginnt mit dem Ende des Abtropfens.
Wenn kein Abtropfen eingestellt worden ist, beginnt die Pause
des Lüfters direkt mit dem Ende des Abtauens.
A1
Tieftemperatur-Alarm
Gestattet dem Benutzer das Festlegen einer
Mindesttemperatur für den Raum, der gekühlt wird. Unterhalb
des Wertes A1 wird ein Alarm ausgelöst: die Alarm-LED blinkt,
die angezeigte Temperatur blinkt und der Summer gibt ein
akustisches Signal, um auf das Problem hinzuweisen.
A2
Hochtemperatur-Alarm
Gestattet dem Benutzer das Festlegen einer Höchsttemperatur
für den Raum, der gekühlt wird. Oberhalb des Wertes A2 wird
ein Alarm ausgelöst: die Alarm-LED blinkt, die angezeigte
Temperatur blinkt und der Summer gibt ein akustisches Signal,
um auf das Problem hinzuweisen.
tEu
Temperaturanzeige des Abtaufühlers
(keine Anzeige bei dE =1)
wird zum Erhöhen von Werten und zum Abstellen des Alarms
wird zum Verringern von Werten und zum Einschalten des
Wert
Voreinstellung
0,2-10 °C
2 °C
0-24 Stunden
4 Stunden
-35 – 45 °C
15 °C
1-240 Minuten
25 Minuten
0-10 Minuten
0 Minuten
0-10 Minuten
0 Minuten
-45 – (A2-1) °C
-45 °C
(A1+1) – 99 °C
99 °C
Verdampfertemperatur
Schreibges
chützt
© Danfoss | DCS (vt) | 2020.03
