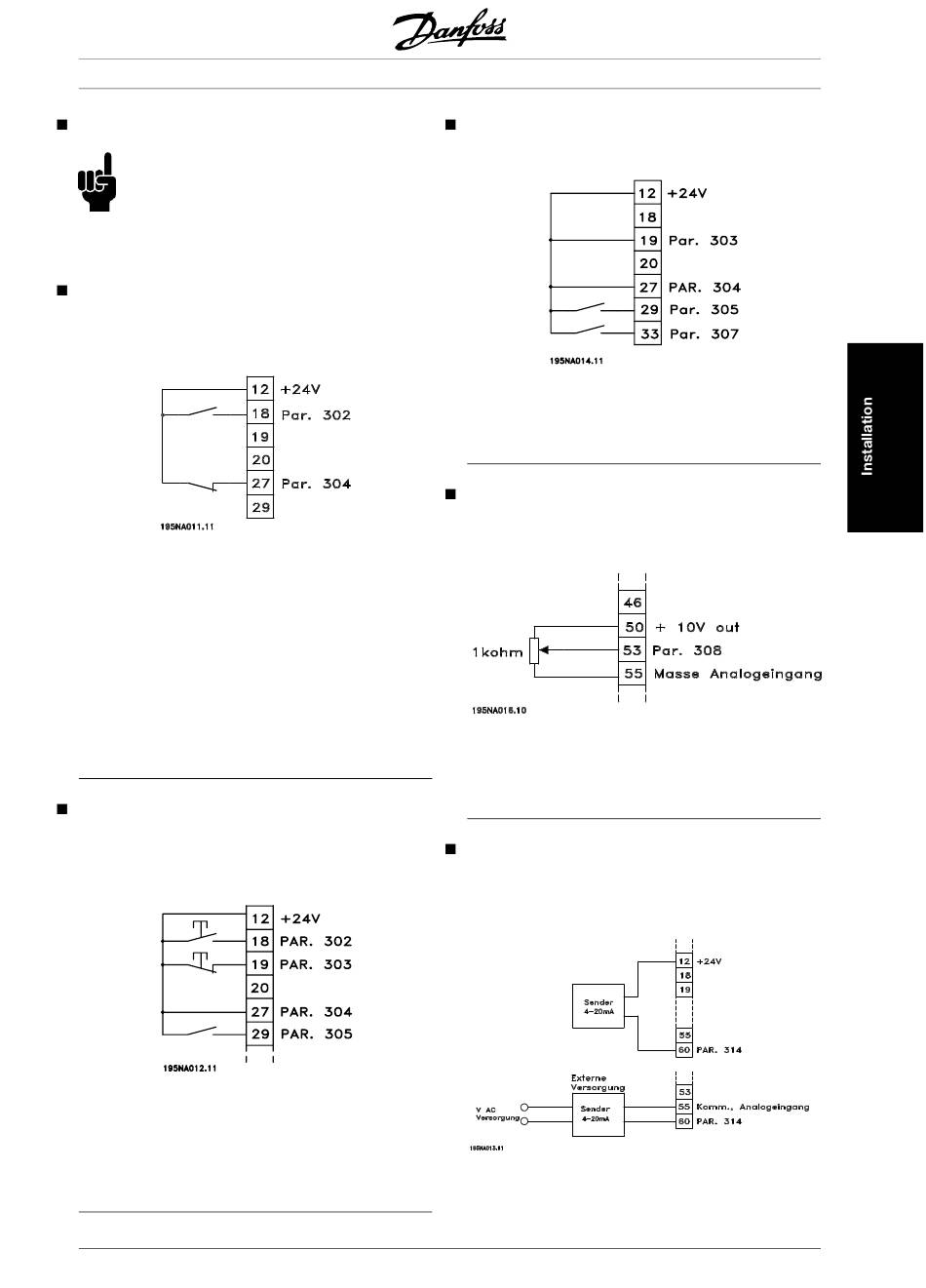

Anschlußbeispiele
ACHTUNG!:
In den nachstehenden Anschlußbeispie-
len ist zu beachten, daß die Werkseinstellung
(geschlossen) des Schalters S100 nicht geändert
werden darf
Start/Stopp
Start/Stopp mit Klemme 18 und Motorfreilauf Stopp
mit Klemme 27.
Par. 302 Digitaleingang = Start [7]
Par. 304 Digitaleingang = Motorfreilauf Stopp in-
vers [2]
Für präzisen Start/Stopp werden die folgenden Ein-
stellungen verwendet:
Par. 302 Digitaleingang = Präziser Start/Stopp
[27]
Par. 304 Digitaleingang = Motorfreilauf Stopp in-
vers [2]
Pulsstart/-stopp
Pulsstart mit Klemme 18 und Pulsstopp mit Klemme
19. Außerdem wird die Festdrehzahlfrequenz mit
Klemme 29 aktiviert.
Par. 302 Digitaleingang = Puls-Start [8]
Par. 303 Digitaleingang = Stopp invers [6]
Par. 304 Digitaleingang = Motorfreilauf Stopp in-
vers [2]
Par. 305 Digitaleingang = Festdrehzahl [13]
MG.04.A1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT
Serie FCD
Drehzahlkorrektur auf/ab
Drehzahlkorrektur auf/ab mit Klemmen 29/33.
Par. 303 Digitaleingang = Sollwert speichern [14]
Par. 305 Digitaleingang = Drehzahl auf [16]
Par. 307 Digitaleingang = Drehzahl ab [17]
Potentiometersollwert
Spannungssollwert über ein Potentiometer.
Par. 308 Analogeingang = Sollwert [1]
Par. 309 Klemme 53, min. Skalierung = 0 Volt
Par. 310 Klemme 53, max. Skalierung = 10 Volt
Anschluß eines zweiadrigen Transmitters
Anschluß eines zweiadrigen Transmitters als Istwert-
geber an Klemme 60.
Par. 314 Analoger Eingang input = Istwert [2]
Par. 315 Klemme 60, min. Skalierung = 4 mA
45
