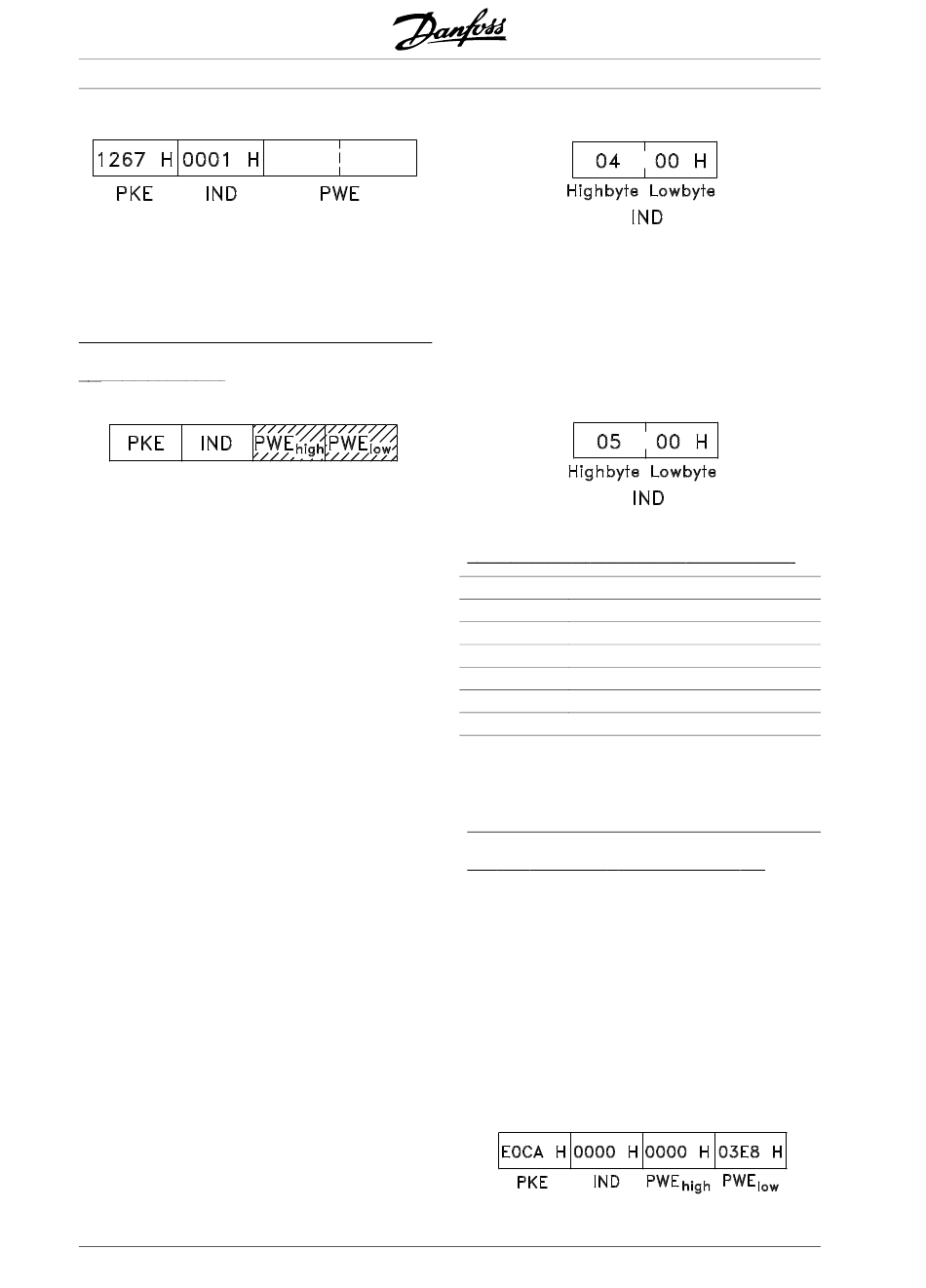

Der Frequenzumrichter antwortet im Parameterwert-
block (PWE) mit einem Fehlercodewert von 1 - 99.
Siehe Übersicht der Warn- und Alarmmeldungen, um
den Fehlercode zu identifizieren.
Parameterwert (PWE)
Der Parameterwertblock besteht aus 2 Wörtern (4
Bytes), und der Wert hängt vom definierten Befehl
(AK) ab. Verlangt der Master einen Parameterwert,
so enthält der PWE-Block keinen Wert.
Soll der Master einen Parameterwert ändern (write),
so wird der neue Wert in den PWE-Block
geschrieben und zum Slave gesendet.
Antwortet der Slave auf eine Parameteranfrage
(read), so wird der aktuelle Parameterwert im PWE-
Block an den Master übertragen.
Wenn ein Parameter keinen numerischen Wert
enthält, sondern mehrere Datenoptionen, z.B. Pa-
rameter 001 Sprache wobei [0] Englisch und [3]
Dänisch entspricht, wird der Datenwert durch
Eingabe des Werts in den PWE-Block gewählt.
Siehe Beispiel - Wahl eines Datenwertes.
Über die serielle Schnittstelle können nur Parameter
des Datentyps 9 (Textblock) gelesen werden. Pa-
rameter 621 - 635 Typenschild ist vom Datentyp 9.
Zum Beispiel kann in Parameter 621 Frequenzum-
richtertyp die Geräteleistung und Netzspannung
gelesen werden.
Wird eine Textkette übertragen (gelesen), so ist die
Telegrammlänge variabel, da die Texte unter-
schiedliche Längen haben. Die Telegrammlänge ist
im zweiten Byte (LGE) des Telegramms definiert.
Um einen Text über den PWE-Block lesen zu kön-
nen, muß der Parameterbefehl (AK) auf 'F' Hex
eingestellt werden.
Das Indexzeichen wird verwendet, um anzuzeigen,
ob es sich um einen Lese- oder Schreibbefehl han-
delt.
In einem Lesebefehl muß der Index das folgende
Format haben:
100
®
VLT
Serie FCD
Einige Frequenzumrichter haben Parameter, in die
Text geschrieben werden kann. Um einen Text über
den PWE-Block schreiben zu können, muß der Pa-
rameterbefehl AK) auf 'F' Hex gesetzt werden.
Für einen Schreibbefehl muß der Text folgendes For-
mat haben:
Vom Frequenzumrichter unterstützte Datentypen:
Datentypen
Beschreibung
3
Ganzzahl 16
4
Ganzzahl 32
5
Ohne Vorzeichen 8
6
Ohne Vorzeichen 16
7
Ohne Vorzeichen 32
9
Textblock
Ohne Vorzeichen bedeutet, daß im Telegramm kein
Vorzeichen vorkommt.
Beispiel - Schreiben eines Parameterwertes:
Parameter 202 Ausgangsfrequenzgrenze hoch, f
soll auf 100 Hz geändert werden. Der Wert muß
nach einem Netzausfall wieder aufgerufen werden
und wird daher in das EEPROM geschrieben.
PKE = E0CA Hex - Schreiben für Parameter 202
Ausgangsfrequenzgrenze hoch, f
IND = 0000 Hex
PWE
= 0000 Hex
HIGH
PWE
= 03E8 Hex - Datenwert 1000
LOW
entsprechend 100 Hz, siehe Konvertierung.
MG.04.A1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
