LCP2 Bedieneinheit, Option
Der FCD 300 kann mit einer Bedieneinheit (LCP 2)
verbunden werden, die eine vollständige
Schnittstelle für Betrieb und Programmierung des
Frequenzwandlers darstellt. Die Bedieneinheit LCP
2 kann bis zu drei Meter vom Frequenzwandler ent-
fernt aufgestellt werden, z.B. auf einer Frontplatte
unter Verwendung des Zubehörsatzes.

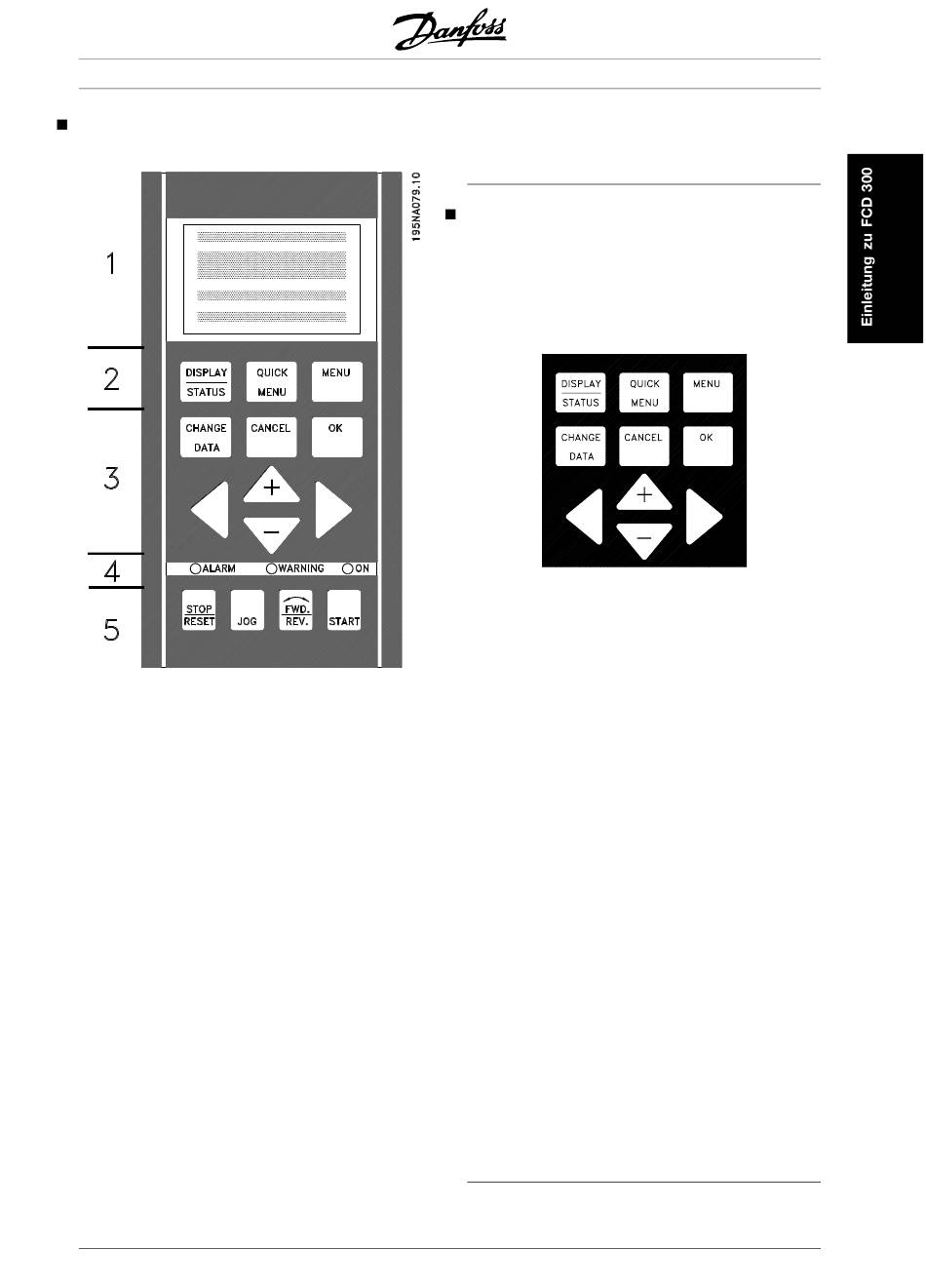

Die Funktionen der Bedieneinheit sind in fünf Grup-
pen aufgeteilt:
1. Display
2. Tasten zur Änderung der Displayfunktion
3. Tasten zur Änderung der Programmparameter
4. Leuchtanzeigen
5. Tasten für Ortsteuerung
Alle Datenanzeigen erfolgen über ein vierzeiliges al-
phanumerisches Display , das im Normalbetrieb
ständig vier Betriebsvariablen und drei
Betriebszustände anzeigen kann. Während des Pro-
grammiervorgangs werden alle Informationen
angezeigt, die für eine schnelle und effektive Param-
etereinstellung des Frequenzwandlers erforderlich
sind. Als Ergänzung zum Display gibt es drei Leuch-
tanzeigen für Spannung (ON), Warnung (WARNING)
und Alarm (ALARM). Alle Parametersätze des Fre-
quenzwandlers sind unmittelbar über das Bedienfeld
MG.04.A1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT
Serie FCD
änderbar, es sei denn, diese Funktion wurde ges-
perrt [1] über den Parameter 018 Eingabesperre.
Bedientasten für Parametereinstellungen
Die Bedientasten sind nach Funktionen aufgeteilt,
wobei die Tasten zwischen dem Display und den
Leuchtanzeigen für die Parametereinstellung ein-
schließlich der Auswahl der Displayanzeige im
Normalbetrieb dienen.
[DISPLAY/STATUS] dient zur Wahl der Anzeigeart
oder zum Zurückkehren in den Displaymodus aus
dem Schnellmenü oder Menümodus.
[QUICK MENU] bietet Zugriff auf die zum Schnell-
menümodus gehörigen Parameter. Es kann direkt
zwischen Schnellmenü- und Menümodus gewechselt
werden.
[MENU] dient zum Programmieren sämtlicher Pa-
rameter. Es kann direkt zwischen Schnellmenü- und
Menümodus gewechselt werden.
[CHANGE DATA] dient zum Ändern eines im Menü-
oder Schnellmenümodus gewählten Parameters.
[CANCEL] wird benutzt, wenn eine Änderung des
gewählten Parameters nicht ausgeführt werden soll.
[OK] dient zum Bestätigen der Änderung des
gewählten Parameters.
[+ / -] dienen zur Parameterauswahl und Änderung
der gewählten Parameterwerte.
Diese Tasten dienen im Displaymodus zum Umschal-
ten zwischen den Anzeigen der Betriebsvariablen.
[< >] dient zur Wahl der Parametergruppe und zur
Bewegung des Cursors bei der Änderung nu-
merischer Werte.
23
