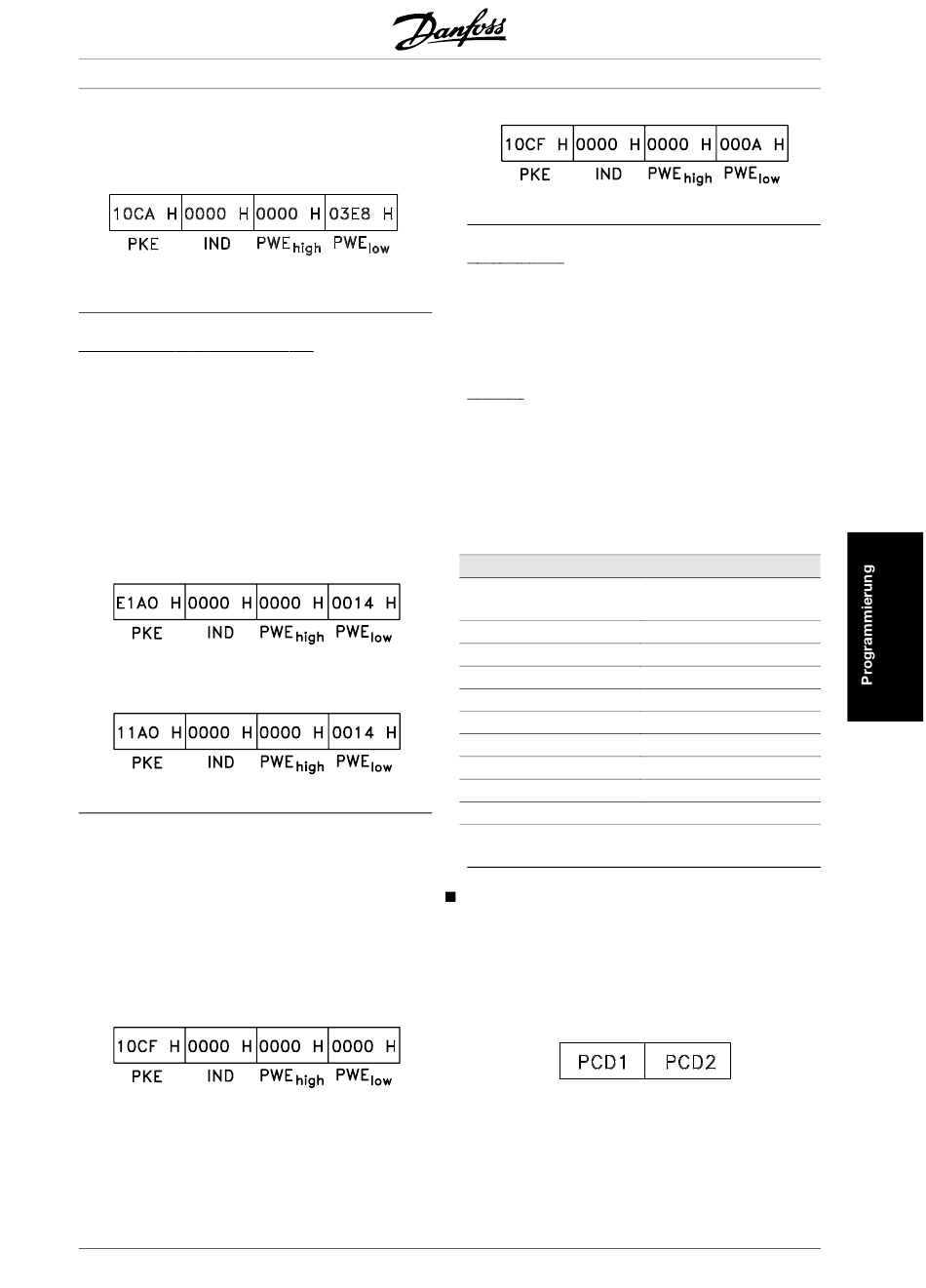

Die Antwort des Slave an den Master lautet:
Beispiel - Wahl eines Datenwertes:
Es soll kg/ST [20] in Parameter 416 Anzeigewert
gewählt werden. Der Wert muß nach einem Net-
zausfall wieder aufgerufen werden und wird daher in
das EEPROM geschrieben.
PKE = E19F Hex - Schreiben für Parameter 416
Anzeigewert
IND = 0000 Hex
PWE
= 0000 Hex
HIGH
PWE
= 0014 Hex - Datenoption kg/ST [20]
LOW
wählen
Die Antwort des Slave an den Master lautet:
Beispiel - Lesen eines Parameterwertes:
Der Wert in Parameter 207 Rampenzeit auf 1 soll
ausgelesen werden.
Der Master sendet folgende Anfrage:
PKE = 10CE Hex - Lesen Parameter 207 Ramp-
enzeit auf 1
IND = 0000 Hex
PWE
= 0000 Hex
HIGH
PWE
= 0000 Hex
LOW
Wenn der Wert in Parameter 207 Rampenzeit auf 1
10 s ist, ist die Antwort des Slave an den Master:
MG.04.A1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT
Serie FCD
Konvertierung:
Das Kapitel Werkseinstellungen zeigt die ver-
schiedenen Attribute für jeden Parameter. Da ein
Parameterwert nur als Ganzzahl übertragen werden
kann, muß ein Konvertierungsfaktor für Dezimal-
stellen verwendet werden.
Beispiel:
Parameter 201 Ausgangsfrequenzgrenze niedrig
f
hat einen Konvertierungsfaktor von 0,1. Soll die
MIN
Mindestfrequenz auf 10 Hz eingestellt werden, so
muß der Wert 100 übertragen werden, da ein Kon-
vertierungsfaktor von 0,1 bedeutet, daß der Wert mit
0,1 multipliziert wird. Der Wert 100 wird somit als
10,0 erkannt.
Konvertierungstabelle
Konvertierungs-
index
73
2
1
0
-1
-2
-3
-4
-5
Prozeßbytes
Der Block der Prozeßbytes ist in zwei Blöcke mit je
16 Bit aufgeteilt, die immer in der definierten Se-
quenz kommen.
Konvertierungs-
faktor
0,1
100
10
1
0,1
0,01
0,001
0,0001
0,00001
101
