Netzanschluß
Nr. 91 92 93 Netzspannung 3 x 380-480 V
L1 L2 L3
PE
Erdanschluß
ACHTUNG!:
Bitte prüfen, ob die Netzspannung der auf
dem Typenschild angegebenen Netzspannung
des Frequenzwandlers entspricht.
Zur richtigen Bemessung des Kabelquerschnitts
siehe Technische Daten.
Vorsicherungen
Bei allen Gerätetypen müssen im Hauptstromkabel
zum Frequenzwandler externe Vorsicherungen
eingebaut werden. Bei UL/cUL-Anwendungen mit
einer Hauptversorgungsspannung von 380-480 Volt
sind Vorsicherungen vom Typ Bussmann KTS-R
(380-480 Volt) oder gleichwertig zu verwenden. Für
die vorschriftsmäßige Bemessung der Vorsicherun-
gen siehe Technische Daten.

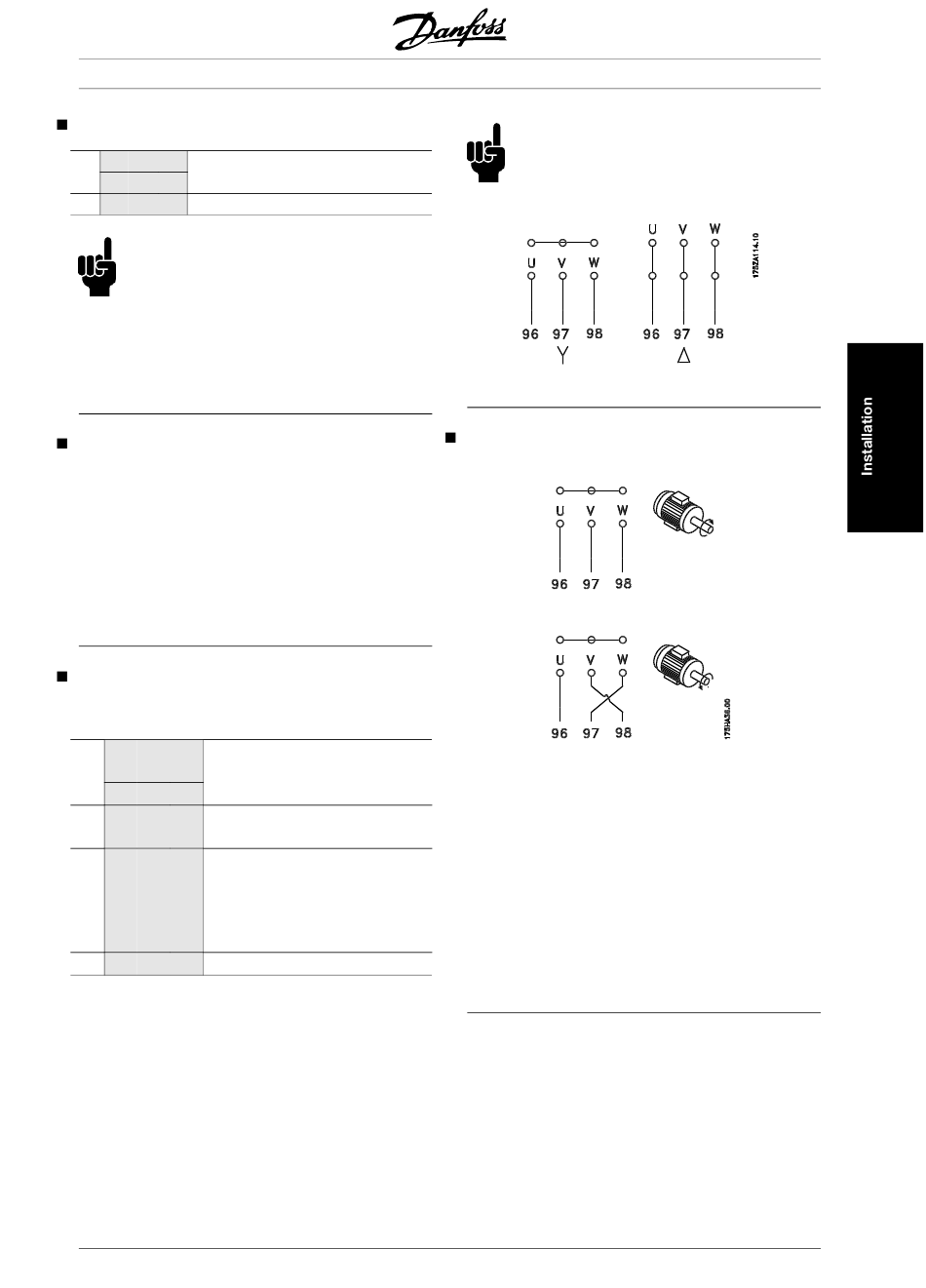

Motoranschluß
Schließen Sie den Motor an die Klemmen 96, 97, 98
und die Erdung an Klemme PE an.
Nr. 96 97 98 Motorspannung 0-100% der
Netzspannung
U
V
W
3 Kabel aus Motor
U1
V1
W1
6 Kabel aus Motor, Dreieck-
W2
U2
V2
anschluß
U1 V1 W1 6 Kabel aus Motor, Sternan-
schluß
U2, V2, W2 müssen separat
angeschlossen werden (op-
tionaler Klemmenblock)
PE
Erdanschluß
Zur richtigen Bemessung des Kabelquerschnitts
siehe Technische Daten.
An die Frequenzwandler können alle dreiphasigen
asynchronen Standardmotoren angeschlossen wer-
den. Normalerweise haben kleine Motoren eine
Sternschaltung (230/400 V,
haben kleine Motoren eine Sternschaltung (400/690
1
V,
/ Y). Die richtige Schaltung und Spannung sind
auf dem Typenschild des Motors angegeben.
MG.04.A1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
1
/ Y). Normalerweise
®
VLT
Serie FCD
ACHTUNG!:
Bei Motoren ohne Phasentrennung muß ein
LC-Filter am Ausgang des Frequenzwandlers
montiert werden.
Drehrichtung des Motors
Die Werkseinstellung ist Rechtsdrehung, wobei der
Ausgang des Frequenzumrichters folgendermaßen
geschaltet ist:
Klemme 96 an U-Phase,
Klemme 97 an V-Phase,
Klemme 98 an W-Phase.
Die Drehrichtung kann durch Vertauschen zweier
Phasen an den Motorklemmen umgekehrt werden.
39
