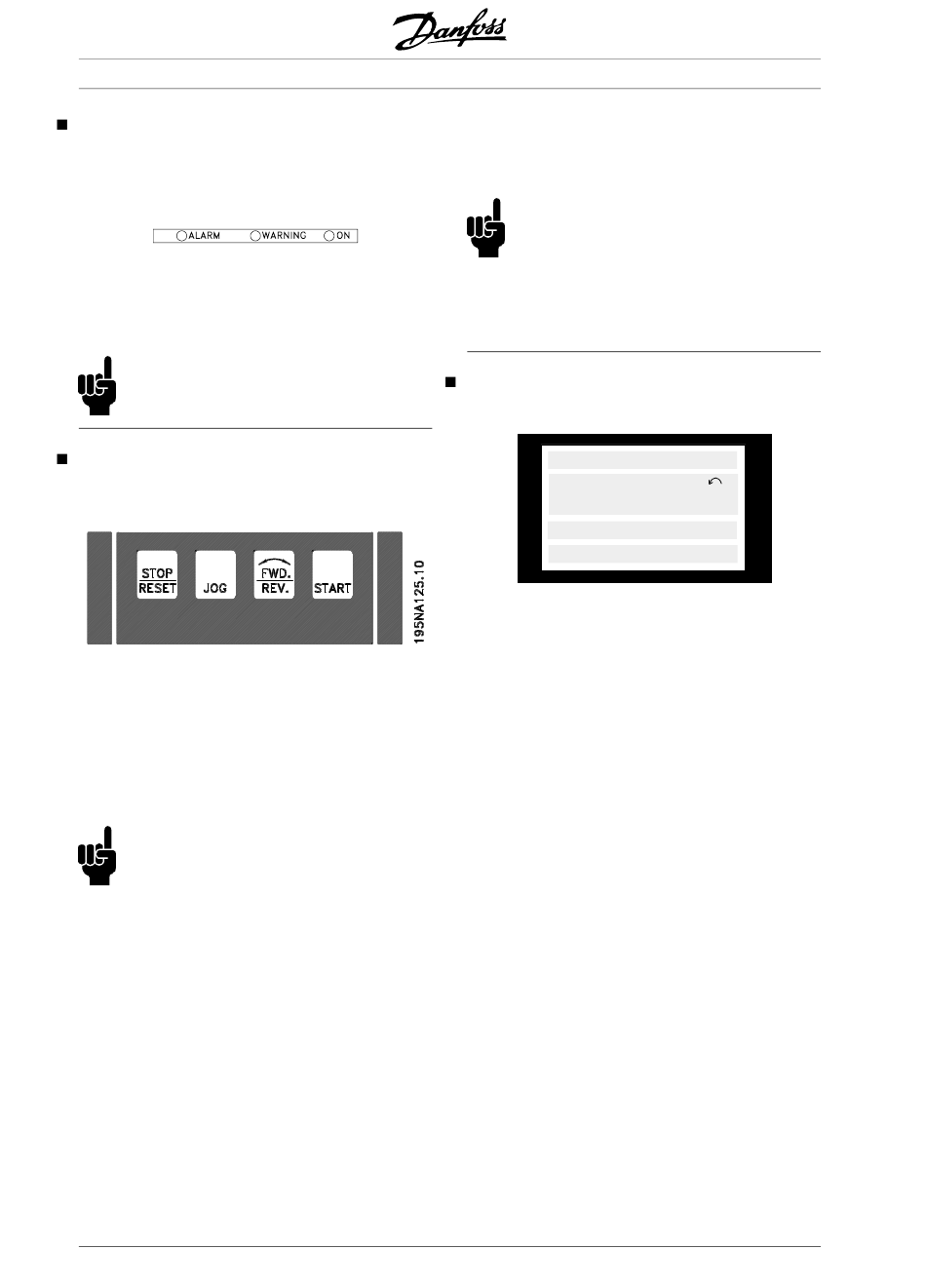

Leuchtanzeigen
Ganz unten auf dem Bedienfeld befinden sich eine
rote Alarmleuchte, eine gelbe Warnleuchte und eine
grüne Spannungsanzeigeleuchte.
Beim Überschreiten bestimmter Grenzwerte wird die
Alarm- und/oder Warnleuchte aktiviert, während gle-
ichzeitig eine Status- oder Alarmanzeige auf dem
Display erscheint.
ACHTUNG!:
Die Spannungsanzeigeleuchte leuchtet, wenn
Spannung am Frequenzumrichter anliegt.
Ortsteuerung
[STOP/RESET] dient zum Anhalten des
angeschlossenen Motors oder zum Quittieren (Re-
set) des Frequenzumrichters nach einer Störung.
Kann über Parameter 014 Ort Festdrehzahl aktiv
oder inaktiv gewählt werden.
Ist die Stoppfunktion aktiviert, so blinkt Displayzeile
2.
ACHTUNG!:
Wenn keine externe Stoppfunktion und die
[STOP/RESET] Taste als inaktiv gewählt ist,
kann der Motor nur durch Abschalten der Spannung
am Motor bzw. Frequenzumrichter gestoppt werden.
[JOG] hebt die Ausgangsfrequenz zugunsten einer
voreingestellten Frequenz auf, während die Taste
gedrückt gehalten wird. Kann über Parameter 015
Ort Festdrehzahl aktiv oder inaktiv gewählt werden.
[FWD / REV] ändert den Drehsinn des Motors, der
durch den Pfeil im Display angezeigt wird. Kann
über Parameter 016 Ort Reversierung aktiv oder in-
aktiv gewählt werden. Die [FWD/REV] Taste ist nur
aktiv, wenn Parameter 002 Ort-/Fernsteuerung auf
Ortsteuerung eingestellt ist.
24
®
VLT
Serie FCD
[START] dient zum Starten des Frequenzumrichters.
Ist immer aktiv, die [START] Taste kann jedoch einen
Stoppbefehl nicht aufheben.
ACHTUNG!:
Wenn die Tasten für Ortbetrieb inaktiv
gewählt sind, werden sie sowohl dann aktiv,
wenn der Frequenzumrichter über Parameter 002
Ort-/Fernsteuerung auf Ortsteuerung als auch auf
Fernsteuerung eingestellt wird, ausgenommen
[FWD/REV], die nur im Ortbetrieb aktiv ist.
Displaymodus
VAR 1.1 VAR 1.2 VAR 1.3
VAR 2
STATUS
Im Normalbetrieb können nach Wahl dauernd bis zu
vier verschiedene Betriebsvariablen angezeigt
werden: 1,1 und 1,2 und 1,3 und 2. Der aktuelle Be-
triebszustand bzw. Alarm- und Warnzustände
werden in Zeile 2 numerisch angezeigt.
Bei Alarmzuständen wird der aktuelle Alarm in den
Zeilen 3 und 4 zusammen mit einer Erläuterung
angezeigt.
Warnungen blinken in Zeile 2 und werden in Zeile 1
erklärt. Das Display zeigt außerdem den aktuellen
Parametersatz an.
Der Pfeil zeigt die gewählte Drehrichtung. Hier zeigt
der Frequenzumrichter ein aktives Reversierungssig-
nal an. Der Pfeilkörper verschwindet, wenn ein
Stoppbefehl gegeben wird oder die Ausgangsfre-
quenz unter 0,01 Hz fällt.
Die untere Zeile zeigt den Status des Frequenzum-
richters an. Die Scrolliste gibt die Betriebsvariablen
an, die im Displaymodus in Zeile 2 angezeigt werden
können. Änderungen können mit den [+ / -] Tasten
vorgenommen werden.
MG.04.A1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
SETUP
