Anwendung EMV-gemäßer Kabel
Um die EMV-Immunität der Steuerkabel und die
EMV-Emission von den Motorkabeln zu optimieren,
empfiehlt sich die Verwendung abgeschirmter Kabel.

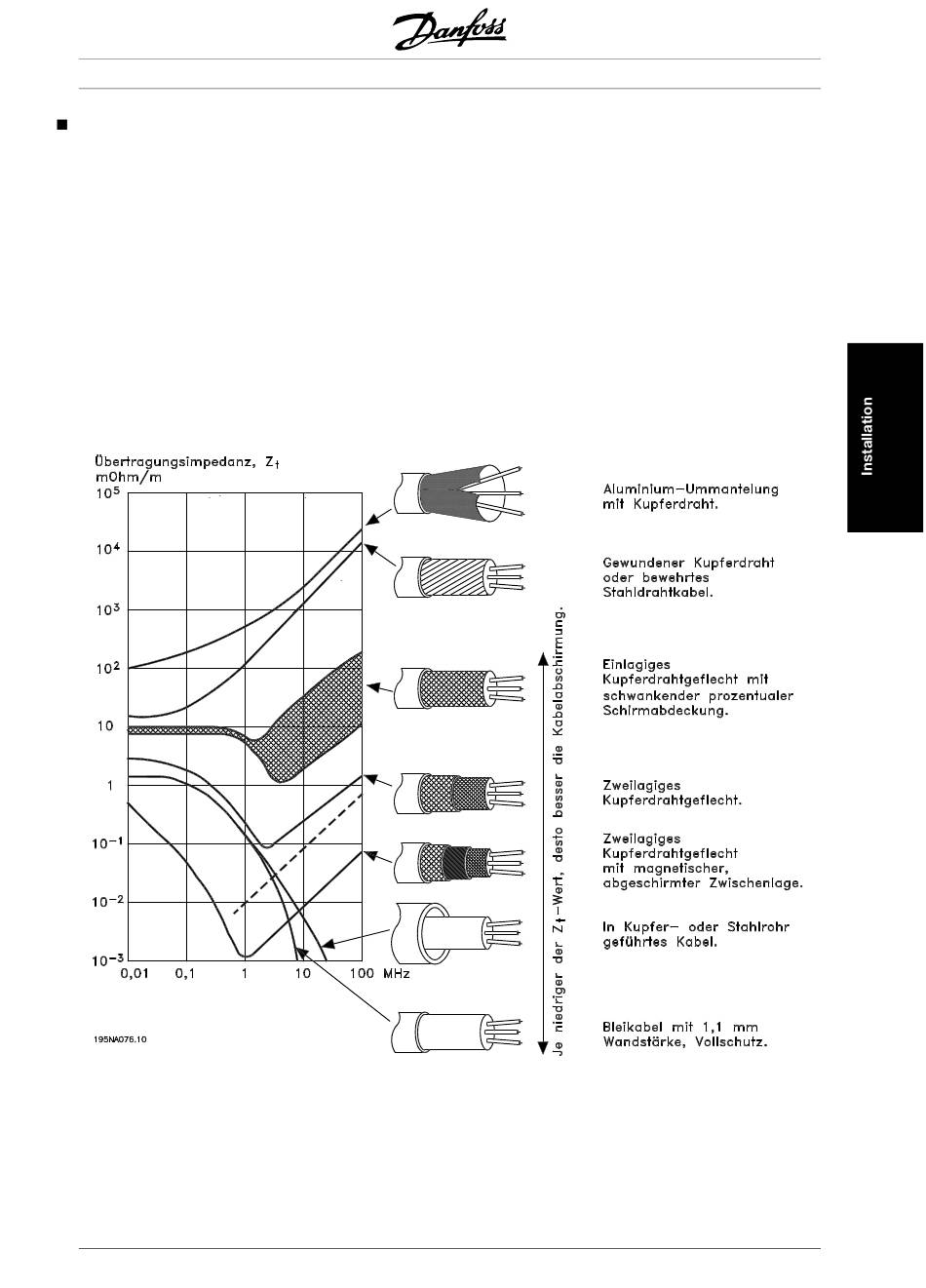

Die Fähigkeit eines Kabels, ein- und ausstrahlende
elektrische Störungen zu reduzieren, hängt von der
Übertragungs-Impedanz (Z
von Kabeln ist normalerweise dafür ausgelegt, die
Übertragung elektrischer Störungen zu vermindern,
wobei eine Abschirmung mit einer geringen Z
samer als eine Abschirmung mit einer höheren Z
Z
wird von den Kabelherstellern selten angegeben;
T
durch Sichtprüfung und Beurteilung der physikalis-
chen Eigenschaften des Kabels kann Z
oftmals geschätzt werden.
MG.04.A1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
) ab. Die Abschirmung
T
wirk-
T
ist.
T
jedoch
T
®
VLT
Serie FCD
Z
kann aufgrund folgender Faktoren beurteilt wer-
T
den:
-
Übergangswiderstand zwischen den Leitern des
Abschirmmaterials.
-
Schirmabdeckung, d.h. die durch den Schirm
abgedeckte physische Fläche des Kabels. Sie
wird häufig als Prozentwert angegeben und sollte
mindestens 85% betragen.
-
Art der Abschirmung (geflochten oder verdrillt).
Empfohlen wird eine geflochtene Ausführung
oder ein geschlossenes Rohr.
35
