1.

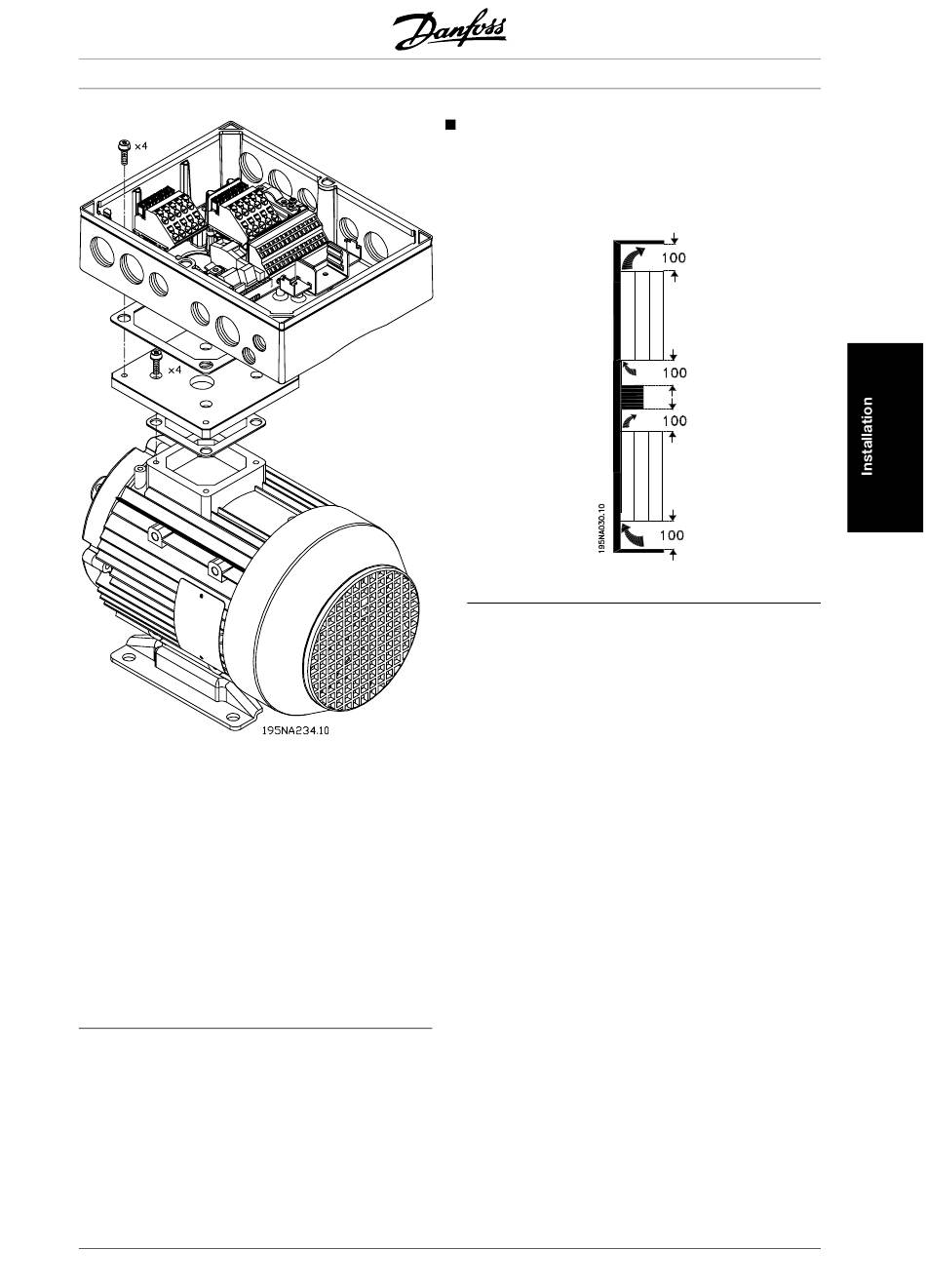

Bereiten Sie die Adapterplatte für die
Montage an den Motor vor, indem Sie Be-
festigungslöcher und das Loch für die
Motorleitungen bohren.
2.
Befestigen Sie die Platte mit der normalen
Anschlußkastendichtung am Motor.
3.
Schlagen Sie die 4 Schraubenlöcher für
die Adapterplatte (äußere Löcher) heraus.
4.
Montieren Sie den Anschlußkasten mit 4
Dichtschrauben und der mitgelieferten
Dichtung an den Motor.
MG.04.A1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT
Serie FCD
Abstand bei mechanischer Installation
Alle Geräte benötigen über und unter dem Gehäuse
einen Abstand von mindestens 100 mm zu anderen
Bauteilen.
31
