Betriebsanleitung

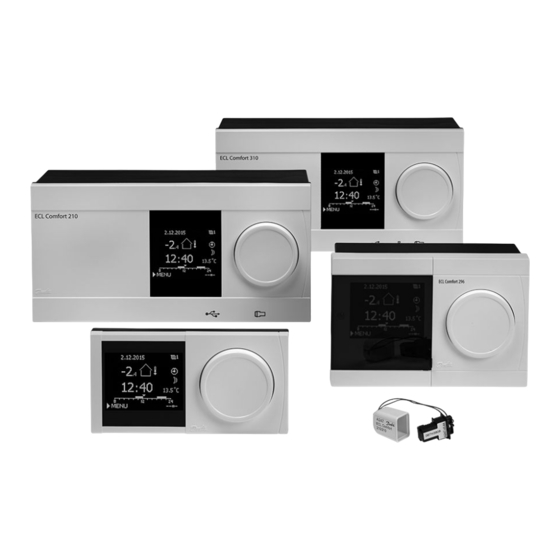

ECL Comfort 210 / 310, Applikation A267
1.0 Inhaltsverzeichnis
1.0 Inhaltsverzeichnis .............................................. 1
1.1
2.0 Installation ........................................................ 5
2.1
Vor der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.2
Auswahl des Anlagentyps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.3
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2.4
Anordnen der Temperaturfühler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2.5
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2.6
Einsetzen des Applikationsschlüssels . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2.7
Checkliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
2.8
Navigation, ECL Applikationsschlüssel A267. . . . . . . . . . . . . . . . . . 34
3.0 Alltagsbetrieb.................................................. 38
3.1
Bedienung und Navigation durch die Menüs. . . . . . . . . . . . . . . . . 38
3.2
Erläuterungen zum Reglerdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3.3
Allgemeiner Überblick: Bedeutung der Symbole . . . . . . . . . . . . 43
3.4
3.5
Übersicht über mögliche Einflussfaktoren . . . . . . . . . . . . . . . . . . . . 45
3.6
Handbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
3.7
Wochenprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
4.0 Gesamtüberblick aller Einstellungen ................. 48
5.0 Einstellungen .................................................. 50
5.1
Einführung in die Einstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
5.2
Vorlauftemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
5.3
Begrenzung der Raumtemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
5.4
Begrenzung der Rücklauftemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . 57
5.5
Optimierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
5.6
Regelparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
5.7
Applikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
5.8
Heizung Aus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
5.9
Speichertemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
5.10 LEGIO Desinfektion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
© Danfoss | 2022.12
6.0 Allgemeine Reglereinstellungen ....................... 92
6.1
Reglermenü „Allgemeine Reglereinstellungen". . . . . . . . . . . . . . 92
6.2
Uhrzeit & Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
6.3
Ferien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
6.4
Übersicht Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
6.5
Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
6.6
Ausgang schreiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
6.7
Hauptfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
6.8
System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
7.0 Weitere Informationen ................................... 111
7.1
ECA 30/31 Setupvorgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
7.2
Übersteuerungsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
7.3
Mehrere Regler im selben System . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
7.4
Häufig gestellte Fragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
7.5
Begriffsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
7.6
Typ (ID 6001), Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
7.7
Firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
7.8
Übersicht Parameter-ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
AQ026486454993de-000402 | 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Danfoss A267
Inhaltszusammenfassung für Danfoss A267
-
Seite 1: Inhaltsverzeichnis
ECA 30/31 Setupvorgang........111 Navigation, ECL Applikationsschlüssel A267....34 Übersteuerungsfunktion . -
Seite 2: Wichtige Sicherheitshinweise Und Produktinformationen
ECL Comfort 310 verwendet wird, entspricht die Funktionsweise weiterhin dem ECL Comfort 210. Die Applikation A267 sind mit den Reglern ECL Comfort 210 und 310 (ab Softwareversion 1.11) kompatibel. Die Softwareversion wird beim Hochfahren des Reglers und im Menü „System“ unter „Allgemeine Reglereinstellungen“... - Seite 3 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Sicherheitshinweis Um Verletzungen an Personen und Schäden am Gerät zu vermeiden, ist diese Anleitung unbedingt zu beachten. Montage, Inbetriebnahme und Wartungsarbeiten dürfen nur von sachkundigen und autorisierten Personen durchgeführt werden. Lokale Vorschriften müssen eingehalten werden. Dies umfasst auch die Kabeldurchmesser und Isolierungstypen (Doppelisolierung bei 230 V).
- Seite 4 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Jeder ausgewählte Parameter besitzt eine eindeutige Identifikationsnummer (ID-Nr.). Beispiel: Erste Ziffer Zweite Ziffer Die letzten drei Ziffern 11174 Heizkreis 1 Parameter- nummer 12174 Parameter- Heizkreis 2 nummer Wird eine ID-Bezeichnung mehr als einmal erwähnt, bedeutet das, dass es besondere Einstellungen für eine oder mehrere...
-
Seite 5: Installation
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.0 Installation 2.1 Vor der Installation Die Applikation A267 ist äußerst flexibel in verschiedenen Typische A267-Applikation: Heizungssystemen einsetzbar. Das Grundkonzept ist nachfolgend beschrieben. Heizung (Kreis 1): Mit Hilfe des Reglers ECL Comfort können Sie die Vorlauftemperatur an Ihre persönlichen Bedürfnisse anpassen. - Seite 6 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Heizung (Kreis 2): A267.1 Beispiel A: Dieser Kreis funktioniert nach denselben Prinzipien wie Heizkreis 1. Der Vorlauftemperaturfühler S4 ist der wichtigste Fühler. Mit Hilfe eines Wochenprogramms (mit bis zu 3 „Komfort“-Perioden am Tag) kann der Heizkreis 2 in die Betriebsart „Komfort“...
- Seite 7 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Warmwasser (WW, Kreis 3): A267.1 Beispiel D: Mit Hilfe eines Wochenprogramms (mit bis zu 3 „Komfort“-Perioden am Tag) kann der WW-Kreis in die Betriebsart „Komfort“ oder „Sparen“ geschaltet werden (d. h. zwei unterschiedliche Temperaturwerte können für die gewünschte WW-Temperatur...
-
Seite 8: Auswahl Des Anlagentyps
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.2 Auswahl des Anlagentyps Skizzieren Sie Ihre Applikation Die Regler ECL Comfort wurden für Heiz-, Trinkwarmwasser- (TWW) und Kühlsysteme unterschiedlicher Art und Größe entwickelt. Sollte sich Ihr System von den dargestellten Abbildungen unterscheiden, wird empfohlen, eine Skizze von Ihrem System anzufertigen. - Seite 9 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Besondere Einstellungen für Typ A267.1, Beispiel A: WW-Kreis (Kreis 3) Die WW-Erwärmung wird über eine WW-Tauscherladepumpe P2 geregelt. Navigation: ID-Nr.: Empfohlene Einstellung: MENU \ Einstellungen \ Applikation: „Umschaltventil / P“ 13051 Der WW-Speicher wird sekundär angeschlossen.
- Seite 10 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 A267.1 Beispiel B Indirekt angeschlossene Hausanlage mit 2 Heizkreisen und sekundär angeschlossenem WW-Speicher mit internem Wärmeübertrager (WW-Vorrangbetrieb). Besondere Einstellungen für Typ A267.1, Beispiel B: WW-Kreis (Kreis 3) Die WW-Erwärmung wird über ein Umschaltventil* P2 geregelt.
- Seite 11 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 A267.1, Beispiel C: Indirekt angeschlossene Hausanlage mit 2 Heizkreisen und primär angeschlossenem WW-Speicher mit internem Wärmeübertrager (wahlweise mit WW-Vorrang- oder Parallelbetrieb). Besondere Einstellungen für Typ A267.1, Beispiel C: WW-Kreis (Kreis 3) Die WW-Erwärmung wird über ein EIN/AUS-Ventil* P2 geregelt.
- Seite 12 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 A267.1, Beispiel D Indirekt angeschlossene Hausanlage mit 2 Heizkreisen (davon 1 beigemischter Kreis) und mit sekundär angeschlossenem WW-Speicher mit internem Wärmeübertrager (wahlweise mit WW-Vorrang- oder Parallelbetrieb). Besondere Einstellungen für Typ A267.1, Beispiel D: Heizkreis 1 Heizkreis 1 muss Daten über die gewünschte Vorlauftemperatur von Heizkreis 2 erhalten und entsprechend reagieren.
- Seite 13 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 A267.1, Beispiel E Indirekt angeschlossene Hausanlage mit 2 Heizkreisen (davon 1 beigemischter Kreis) und primär angeschlossenem WW-Speicher mit internem Wärmeübertrager (wahlweise mit WW-Vorrang- oder Parallelbetrieb). Besondere Einstellungen für Typ A267.1, Beispiel E: Heizkreis 1 Heizkreis 1 muss Daten über die gewünschte Vorlauftemperatur von Heizkreis 2 erhalten und entsprechend reagieren.
-
Seite 14: Montage
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.3 Montage 2.3.1 Montieren des ECL Comfort Reglers Siehe die Einbauanleitung, die im Lieferumfang des Reglers ECL Comfort enthalten ist. Montieren Sie den Regler leicht zugänglich in der Nähe der Heizungsanlage. Beim ECL Comfort 210/296/310 sind folgende Montagearten möglich:... -
Seite 15: Wandmontage
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Das Verriegeln und Entriegeln lässt sich am einfachsten unter Zuhilfenahme eines Schraubendrehers als Hebel durchführen. Wandmontage Befestigen Sie den Sockel an einer Wand mit glatter Oberfläche. Stellen Sie die elektrischen Verbindungen her und setzen Sie den Regler in den Sockel ein. -
Seite 16: Montieren Der Fernbedienungseinheit Eca
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Ehe Sie den Regler vom Sockel entfernen, vergewissern Sie sich, dass die Stromversorgung abgeschaltet ist. 2.3.2 Montieren der Fernbedienungseinheit ECA 30/31 Wählen Sie eine der folgenden Montageformen: • Wandmontage (ECA 30 und ECA 31) •... - Seite 17 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.3.3 Befestigung des internen E/A-Moduls ECA 32 Befestigung des internen E/A-Moduls ECA 32 Das Modul ECA 32 (Bestellnummer 087H3202) kann in den Sockel des ECL Comfort 310/310B eingesetzt werden und so zusätzliche Ein- und Ausgangssignale für relevante Applikationen liefern.
-
Seite 18: Anordnen Der Temperaturfühler
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.4 Anordnen der Temperaturfühler 2.4.1 Anordnen der Temperaturfühler Es ist äußerst wichtig, dass die Fühler an den geeigneten Stellen platziert sind. Die nachfolgend beschriebenen Temperaturfühler sind für die Produktreihen ECL Comfort 210, 296 und 310 bestimmt. Es werden jedoch nicht alle Temperaturfühler für Ihr System benötigt! - Seite 19 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Zusammenhang zwischen der Temperatur und dem ohmschen Temperaturfühler Pt1000 (nach IEC 751 - Klasse B, 1000 Ω / 0 °C) Widerstand AQ026486454993de-000402 © Danfoss | 2022.12 | 19...
-
Seite 20: Elektrischer Anschluss
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.5 Elektrischer Anschluss 2.5.1 Elektrische Anschlüsse – 230 VAC Warnung Zwischen den elektrischen Leitern auf der Leiterplatte für Netzspannung, Relaiskontakten und Triacausgängen wurde der Sicherheitsabstand von mindestens 6 mm nicht eingehalten. Die Ausgänge dürfen nicht als galvanisch getrennte (potentialfreie) - Seite 21 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Schließen Sie an die gemeinsame Masseklemme den Schutzleiter ECL 210/310 von wichtigen Komponenten (wie z.B. der Pumpe oder der Stellantriebe für die Regelventile) an. ECL 296 Für applikationsspezifische Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels...
-
Seite 22: Elektrischer Anschluss, Temperaturfühler Pt 1000 Und Andere Signale
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.5.2 Elektrischer Anschluss, Temperaturfühler Pt 1000 und andere Signale Für Fühler- und Eingangsanschlüsse siehe Montageanleitung (liegt dem Applikationsschlüssel bei). A267: Klemme Fühler/Bezeichnung (empfohlen) 29 und 30 S1 Außentemperaturfühler* ESMT 28 und 30 S2 Rücklauftemperaturfühler,... -
Seite 23: Elektrischer Anschluss Der Eca
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.5.3 Elektrischer Anschluss der ECA 30/31 Klemme Klemme ECA Beschreibung Empfohle- 30/31 ner Typ Verdrilltes Paar Kabel mit 2x verdrilltem Paar Verdrilltes Paar Externer ESM-10 Raumtemperaturfühler * * Nach dem Anschließen des externen Raumtemperaturfühlers muss die ECA 30/31 aus- und wieder eingeschaltet werden. -
Seite 24: Elektrischer Anschluss An Ein Bussystem
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Manche Applikationen enthalten keine Funktionen, die sich auf die aktuelle Raumtemperatur beziehen. Eine angeschlossene ECA 30 / 31 funktioniert dann ausschließlich als Fernbedienung. Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl. dem internen Kommunikationsbus ECL 485). -
Seite 25: Elektrische Anschlüsse, Kommunikation
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.5.5 Elektrische Anschlüsse, Kommunikation Elektrische Anschlüsse, ModBus ECL Comfort 210: Nicht galvanisch getrennte ModBus-Anschlüsse ECL Comfort 296: Galvanisch getrennte Modbus-Anschlüsse ECL Comfort 310: Galvanisch getrennte Modbus-Anschlüsse 2.5.6 Elektrische Anschlüsse, Kommunikation Elektrische Anschlüsse, M-Bus ECL Comfort 210: Nicht integriert ECL Comfort 296: Integriert, nicht-galvanisch getrennt. -
Seite 26: Einsetzen Des Applikationsschlüssels
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.6 Einsetzen des Applikationsschlüssels 2.6.1 Einsetzen des Applikationsschlüssels Der ECL-Applikationsschlüssel enthält ECL Comfort 210/310 • die Applikation und ihre Untertypen, • die zurzeit verfügbaren Sprachen, • Werkeinstellungen, z. B. Wochenprogramme, gewünschte Temperaturen, Begrenzungswerte usw. Die Werkeinstellungen können immer wiederhergestellt werden. - Seite 27 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Automatische Aktualisierung der Reglersoftware (Firmware): Die Software des Reglers wird bei Einstecken des Applikationsschlüs- sels automatisch aktualisiert: • ECL 210/310, ab Reglerversion 1.11 • ECL 296, ab Reglerversion 1.58 Die nachstehende Animation wird eingeblendet, wenn die Software...
- Seite 28 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Applikationsschlüssel: Möglichkeit 1 Der Regler ist neu und der ECL-Applikationsschlüssel ist noch nicht eingesetzt. Sie werden über eine Animation aufgefordert, den ECL-Applikationsschlüssel einzusetzen. Setzen Sie den ECL-Applikationsschlüssel ein. Nach dem Einsetzen werden die Bezeichnung und die Version des ECL-Applikationsschlüssels angezeigt (Beispiel: A266 Version 1.03).
- Seite 29 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 (Beispiel:) Das „i“ in der oberen rechten Ecke zeigt an, dass neben den Werkeinstellungen auch der Untertyp kundenspezifische Einstellungen/Systemeinstellungen aufweist. Applikationsschlüssel: Möglichkeit 2 Auf dem Regler ist bereits eine Applikation aufgespielt. Der ECL Applikationsschlüssel ist eingesetzt.
- Seite 30 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Applikationsschlüssel: Möglichkeit 3 Es wird eine Kopie der Reglereinstellungen zum Konfigurieren eines anderen Reglers benötigt. Diese Funktion wird verwendet, • um besondere Benutzer- und Systemeinstellungen zu sichern. • wenn ein anderer Regler ECL Comfort vom selben Typ (210, 296...
-
Seite 31: Ecl Applikationsschlüssel, Kopieren Von Daten
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Sprache Beim Hochladen der Applikation müssen Sie eine Sprachauswahl treffen.* Wenn Sie eine andere Sprache außer Englisch auswählen, wird diese UND die englische Sprache in den ECL‑Regler geladen. Englischsprachige Servicemitarbeiter haben so die Möglichkeit, die Menüsprache für die Dauer der Servicetätigkeit auf Englisch... - Seite 32 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingeführt / nicht eingeführt, Beschreibung: ECL Comfort 210 / 310, Reglerversionen unter 1.36: Nehmen Sie den Applikationsschlüssel heraus.
-
Seite 33: Checkliste
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.7 Checkliste Ist der ECL Comfort Regler betriebsbereit? Stellen Sie sicher, dass die richtige Spannungsversorgung an die Klemmen 9 und 10 (230 V oder 24 V) angeschlossen sind. Stellen Sie sicher, dass die richtigen Phasenbedingungen angeschlossen sind. -
Seite 34: Navigation, Ecl Applikationsschlüssel A267
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2.8 Navigation, ECL Applikationsschlüssel A267 Navigation, A267, Kreis 1, 2 und 3 Startseite Applikation A267 Heiz- Heiz- Heiz- MENU ID-Nr. Funktion kreis 1 kreis 2 kreis 3 Wochenprogr. Programm P Zirk. Einstellungen... - Seite 35 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Navigation, A267.1, Kreis 1, 2 und 3, Fortsetzung Startseite Applikation A267 Heiz- Heiz- Heiz- MENU ID-Nr. Funktion kreis 1 kreis 2 kreis 3 11010 12010 Einstellungen Applikation ECA Adresse 11017 Bedarfserhöhung 11050 P Anford.
-
Seite 36: Funktion
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Navigation, Applikation A267, Allgemeine Reglereinstellungen Startseite Applikationen A267, Allgemeine Reglereinstellungen MENU ID-Nr. Funktion A267 Uhrzeit & Datum wählbar Ferien wählbar Aussentemp. Übersicht Eing. 1 Akk. Außentemp. Raumtemperatur Vorlauftemp. T Rücklauf Aussentemp. Übersicht Eing. 2 Akk. - Seite 37 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Navigation, Applikation A267.1, Allgemeine Reglereinstellungen, Fortsetzung Startseite Applikation A267.1, Allgemeine Reglereinstellungen MENU ID-Nr. A267.1 Funktion Haupt- Neue Applikation Applikation löschen funktionen Applikation Werkseinstellung Systemeinstellung Kundeneinstellung Wähle Werkeinstg. Kopieren Systemeinstellung Kundeneinstellung Kopieren Start Übersicht Appl.
-
Seite 38: Alltagsbetrieb
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 3.0 Alltagsbetrieb 3.1 Bedienung und Navigation durch die Menüs Sie können durch die Menüs des Reglers navigieren, indem Sie Beispiel für den ECL 210/310 das Einstellrad nach links oder rechts in die gewünschte Position drehen ( Im Einstellrad ist ein Beschleuniger integriert. -
Seite 39: Erläuterungen Zum Reglerdisplay
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 3.2 Erläuterungen zum Reglerdisplay Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden. - Seite 40 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Auch wenn kein Raumtemperaturfühler/keine Fernbedienungseinheit an den Regler angeschlossen ist, müssen Sie die gewünschte Raumtemperatur eingeben. Wird anstelle des Temperaturwerts "- -" angezeigt, ist der entsprechende Fühler nicht angeschlossen. "- - -" angezeigt, ist ein Kurzschluss in der Fühlerverbindung aufgetreten.
-
Seite 41: Einstellen Der Gewünschten Raumtemperatur (Referenzraumtemperatur)
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Einstellen der gewünschten Raumtemperatur (Referenzraumtemperatur) Sie können die gewünschte Raumtemperatur ganz einfach in den für den Heizkreis bestimmten Übersichtsdisplays an Ihre Bedürfnisse anpassen. Handlung: Beschreibung: Beispiel: 20.5 Gewünschte Raumtemperatur Auswahl bestätigen. Den Wert für die Referenzraumtem- 21.0... - Seite 42 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Einstellen der gewünschten WW-Temperatur Die gewünschte WW-Temperatur lässt sich einfach in den Übersichtsdisplays für den WW-Kreis einstellen. Handlung: Beschreibung: Beispiel: Gewünschte WW-Temperatur Auswahl bestätigen. Gewünschte WW-Temperatur einstellen Auswahl bestätigen. Neben der gewünschten und der aktuellen WW-Temperatur wird das Programm vom heutigen Tag angezeigt.
-
Seite 43: Allgemeiner Überblick: Bedeutung Der Symbole
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 3.3 Allgemeiner Überblick: Bedeutung der Symbole Symbol Beschreibung Symbol Beschreibung Alarm Außentemperatur Brief Relative Luftfeuchtigkeit im Raum Temperatur Ereignis Raumtemp. Überwachung der Temperaturfühler- verbindung TWW-Temperatur Displaywähler Positionsanzeige Max. und min. Wert Betriebsart Wochenprogr. -
Seite 44: Überwachung Der Temperaturen Und Regelkomponenten
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 3.4 Überwachung der Temperaturen und Regelkomponenten Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden. -
Seite 45: Übersicht Über Mögliche Einflussfaktoren
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 3.5 Übersicht über mögliche Einflussfaktoren Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden. -
Seite 46: Handbetrieb
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 3.6 Handbetrieb Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden. -
Seite 47: Wochenprogramm
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 3.7 Wochenprogramm 3.7.1 Einstellen des Zeitprogramms für den Automatikbetrieb Dieser Abschnitt beschreibt das allgemeine Wochenprogramm der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden. -
Seite 48: Gesamtüberblick Aller Einstellungen
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 4.0 Gesamtüberblick aller Einstellungen Es wird empfohlen, jede Änderung der Einstellung in den Leerspalten zu notieren. Einstellung Seite Werkseinstellungen im Kreis Heizkurve Startzeit Zeitdauer Gew. Temp. Einstellung für erweiterte Heizungsausschaltung Einstellung für erweiterte Heizungsausschaltung (Winter-Aus) Gew. - Seite 49 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Einstellung Seite Werkseinstellungen im Kreis Max. Ladezeit 1x044 1x045 WW Sperrzeit 1x050 P Anford. Heizen 1x051 Umschaltventil / P (Umschaltventil/Pumpe) 1x052 Priorität WW (geschlossenes Ventil/Normalbetrieb) WW primär / sek. (Speicher sekundär- oder primärseitig...
-
Seite 50: Einstellungen
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.0 Einstellungen 5.1 Einführung in die Einstellungen Die Beschreibungen der Einstellungen (Parameterfunktionen) sind gemäß der Verwendung im Menü des Reglers ECL Comfort 210/296/310 in Gruppen aufgeteilt. Beispiel: „Vorlauftemp.“, „Raumtemp.“ usw. Bei jeder Gruppe wird mit einer allgemeinen Erklärung begonnen. -
Seite 51: Vorlauftemperatur
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.2 Vorlauftemperatur Gewünschte Vorlauftemperatur Der Regler ECL Comfort berechnet und regelt die Vorlauftemperatur in Abhängigkeit der Außentemperatur. Das Verhältnis zwischen Vorlauftemperatur und Außentemperatur wird als Heizkurve bezeichnet. Die Heizkurve wird mithilfe von sechs Koordinatenpunkten eingestellt. - Seite 52 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Auswahl einer Heizkurve Die Heizkurve ist eine Funktion der Referenzvorlauftemperatur in Abhängigkeit der Außentemperatur bei einer gewünschten Raumtemperatur von 20 °C. Die kleinen Pfeile( ) verweisen auf 6 unterschiedliche Außentemperaturwerte, bei denen Sie die Heizkurve ändern können.
- Seite 53 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Vorlauftemperatur Gew. Temp. 1x004 Übersteuerungsmodus Die gewünschte Vorlauftemperatur kann eingestellt werden, wenn sich der Wenn der ECL Comfort im Wochenprogramm läuft, kann ein ECL Comfort im Übersteuerungsmodus, Typ „T Konst. “ , befindet.
-
Seite 54: Begrenzung Der Raumtemperatur
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.3 Begrenzung der Raumtemperatur Der folgende Abschnitt ist eine allgemeine Beschreibung der Raumtemperaturbegrenzung. Die tatsächliche Applikation weist ggf. nicht beide Begrenzungsarten auf. Dieser Abschnitt ist nur von Bedeutung, wenn ein Raumtemperaturfühler oder eine Fernbedienungseinheit zur Verwendung des Raumtemperatursignals installiert wurde. - Seite 55 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Begrenzung der Raumtemperatur Anpassungszeit 1x015 Durch die Anpassungsfunktion kann die gewünschte Raumtemperatur Regelt, wie schnell die aktuelle Raumtemperatur an die gewünschte maximal um den Wert 8 K x Heizkurvenneigung verändert werden.
- Seite 56 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Begrenzung der Raumtemperatur Beispiel Die aktuelle Raumtemperatur ist 2 °C zu niedrig. Min. Einfluss (Raumtemperaturbegrenzung, minimal) 1x183 Der minimale Einfluss ist auf 4.0 eingestellt. Die Neigung der Heizkurve beträgt 1.8 (siehe „Heizkurve“ in Legt fest, wie stark die gewünschte Vorlauftemperatur beeinflusst (erhöht)
-
Seite 57: Begrenzung Der Rücklauftemperatur
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.4 Begrenzung der Rücklauftemperatur Die Rücklauf-Temperaturbegrenzung erfolgt in Abhängigkeit der Außentemperatur. Bei Fernwärmesystemen ist in der Regel eine höhere Rücklauftemperatur bei niedrigen Außentemperaturen akzeptabel. Das Verhältnis zwischen der Begrenzung der Rücklauftemperatur und der Außentemperatur wird mithilfe von zwei Koordinaten eingestellt. - Seite 58 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Beispiel, maximale Rücklauftemperaturbegrenzung; die Rücklauftemperatur überschreitet den Begrenzungswert = Temperatur = Temperatur = Zeit # 1 # = Rücklauftemperatur # 2 # = Rücklauftemperaturbegrenzung # 3 # = Gewünschte Vorlauftemperatur # 4 # = Aktionspunkt Beispiel, minimale Rücklauftemperaturbegrenzung;...
- Seite 59 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x028 RL-Begr T Konst. (Betriebsart Konstante Temperatur, Rücklauftemperaturbegrenzung) „RL-Begr T Konst.
- Seite 60 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x031 Hohe T Außen X1 (Rücklauftemperaturbegrenzung, hohe Begrenzung, x-Achse) Eine Außentemperatur für die untere Rücklauftemperaturbegrenzung einstellen. Siehe Anhang „Übersicht Parameter-ID“ Die entsprechende y-Koordinate wird unter „Tiefe Begr. Y1“...
- Seite 61 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Begrenzung der Rücklauftemperatur Beispiel Die Rücklauftemperaturbegrenzung wird ab 50 °C aktiviert. 1x035 Max. Einfluss (Rücklauftemperaturbegrenzung – Der Einfluss ist auf 0.5 eingestellt. maximaler Einfluss) Die aktuelle Rücklauftemperatur ist 2 °C zu hoch.
- Seite 62 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x085 Priorität (Priorität für Rücklauftemperaturbegrenzung) Bei TWW-Anwendungen: Auswählen, ob die Rücklauftemperaturbegrenzung den eingestellten Siehe auch „Parallelbetrieb“ (ID 11043). minimalen Vorlauftemperaturwert „Min. Temperatur“ übersteuern darf. Siehe Anhang „Übersicht Parameter-ID“...
-
Seite 63: Optimierung
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.5 Optimierung Der Abschnitt „Optimierung“ geht auf applikationsspezifische Themen ein. Die Parameter „Autom. Sparen“, „Schnellaufheizen“, „Gebäudefaktor“ und „Pumpe HK Aus“ beziehen sich nur auf den Heizbetrieb. „Sommer-Aus“ bestimmt bei steigender Außentemperatur die Ausschaltung der Beheizung. - Seite 64 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Optimierung Autom. Sparen (Spartemperatur abhängig von 1x011 Außentemperatur) Bei Außentemperaturen unter dem Sollwert hat die Spartemperaturein- stellung keinen Einfluss. Bei Außentemperaturen über dem Sollwert hängt die Spartemperatur von der aktuellen Außentemperatur ab. Die Funktion ist für Fernwärmesysteme bestimmt, um eine starke Veränderung der...
- Seite 65 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Optimierung Schnellaufheizen 1x012 Verkürzt die Aufheizzeit, indem die gewünschte Vorlauftemperatur um den eingestellten Prozentsatz erhöht wird. Siehe Anhang „Übersicht Parameter-ID“ OFF: Die Funktion Schnellaufheizen ist deaktiviert. Wert: Die gewünschte Vorlauftemperatur wird vorübergehend um den eingestellten Prozentsatz erhöht.
-
Seite 66: Auslegungstemperatur
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Optimierung Tabelle I: Systemart Linke Ziffer Wärmespeicherung des Gebäudefaktor (zu optimierende Zeitkonstante) 1x014 Gebäudes Optimiert die Start- und Stoppzeiten der Perioden mit Komforttemperatur, Kleine Heizkörper- um bei niedrigstem Energieverbrauch ein Höchstmaß an Komfort zu systeme erzielen. - Seite 67 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Optimierung Pumpe HK Aus = OFF Pumpe HK Aus 1x021 Entscheiden Sie, ob während der Periode mit Spartemperatur eine vollständige Ausschaltung der Pumpe erfolgen soll. Siehe Anhang „Übersicht Parameter-ID“...
- Seite 68 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Optimierung Parallelbetrieb 1x043 Stellen Sie ein, ob der Heizkreis in Abhängigkeit des TWW-Kreises betrieben werden soll. Diese Funktion kann nützlich sein, wenn das System nur über eine begrenzte Leistung oder einen begrenzten Volumenstrom verfügt.
- Seite 69 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Optimierung Sommer-Aus Sommer-Aus (Begrenzung für den Heizungsausschalt- 1x179 punkt) Siehe Anhang „Übersicht Parameter-ID“ Die Heizung kann ausgeschaltet werden, wenn die Außentemperatur den Sollwert übersteigt. Das Ventil schließt sich und die Heizungsumwälzpumpe wird nach Ablauf der Nachlaufzeit...
-
Seite 70: Regelparameter
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.6 Regelparameter Ventilregelung Die Motorregelventile werden mit einem 3-Punkt-Regelsignal geregelt. Ventilregelung: Ist die Vorlauftemperatur niedriger als die gewünschte Vorlauftemperatur, öffnet sich das Motorregelventil schrittweise (und umgekehrt). Der Wasserfluss durch das Motorregelventil wird mithilfe eines elektrischen Stellantriebs geregelt. - Seite 71 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Thermohydraulischer Stellantrieb ABV Der thermische Stellantrieb ABV von Danfoss ist ein langsam wirkender Ventil-Stellantrieb. Im Inneren des ABV erwärmt eine Heizspule ein thermostatisches Element, wenn ein elektrisches Signal eingeht. Beim Erwärmen des thermostatischen Elements dehnt es sich aus, um das Motorregelventil zu regeln.
- Seite 72 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Regelparameter 1x174 Motorschutz Die Verwendung dieser Funktion wird für Luftkanalsysteme mit Verhindert eine instabile Temperaturregelung durch den Regler (und damit variabler Last empfohlen. ein Pendeln des Stellantriebs) bei sehr geringer Last. Der Motorschutz erhöht die Lebensdauer aller beteiligten Komponenten.
- Seite 73 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Regelparameter Nz (Neutralzone) 1x187 Die Neutralzone liegt symmetrisch um den Wert der gewünschten Wenn die aktuelle Vorlauftemperatur innerhalb der Neutralzone liegt, Vorlauftemperatur, d. h. eine Hälfte liegt über und die andere Hälfte aktiviert der Regler nicht das Motorregelventil.
-
Seite 74: Applikation
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.7 Applikation Der Abschnitt „Applikation“ geht auf applikationsspezifische Themen ein. Einige der Parameterbeschreibungen für die verschiedenen Applikationsschlüssel sind allgemeingültig. Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. - Seite 75 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Applikation Blockierschutz P (Pumpenanwendung) 1x022 Bei Aktivierung dieser Funktion wird die Pumpe in Zeiten ohne Wärmeanforderung in bestimmten Abständen kurz eingeschaltet, um ein Blockieren der Pumpe zu verhindern.
- Seite 76 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Applikation Max. Ladezeit 1x044 Stellen Sie die maximale Dauer für die TWW-Erwärmung (in Minuten) ein. Wenn die TWW-Erwärmung aktiviert ist und die eingestellte „Max. Ladezeit“ abläuft, wird die TWW-Erwärmung wieder ausgeschaltet.
- Seite 77 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Applikation Umschaltventil / P (Umschaltventil/Pumpe) 1x051 Wenn das Umschaltventil ausgewählt ist, läuft die Pumpe P1 sowohl Stellen Sie ein, ob die Regelung der TWW-Erwärmung über ein bei der Beheizung als auch der TWW-Erwärmung.
- Seite 78 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Applikation Priorität P-Zirk. 1x055 Wenn „Priorität P-Zirk.“ auf OFF gestellt wird, wird das Wählen Sie aus, ob die TWW-Zirkulationspumpe während der Wochenprogramm für die TWW-Zirkulationspumpe übersteuert. TWW-Erwärmung eingeschaltet sein soll.
- Seite 79 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Applikation Einschalttemp. P (Wärmebedarf) 1x078 Wenn die Pumpe ausgeschaltet ist, ist das Ventil vollständig Wenn die gewünschte Vorlauftemperatur über der unter „Einschalttemp. geschlossen. P“ eingestellten Temperatur liegt, schaltet der Regler die Umwälzpumpe automatisch ein.
- Seite 80 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Funktionen im Übersteuerungsmodus: Beispiel: Anschluss eines Übersteuerungsschalters Die folgenden Einstellungen beschreiben die allgemeinen Funktionen der Produktreihen ECL Comfort 210/296/310. Die beschriebenen Betriebsarten sind allgemein und nicht applikationsspezifisch. Sie können sich von den Übersteuerungsmodi in Ihrer Applikation unterscheiden.
- Seite 81 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Applikation 1x142 Ext. Betriebsart (Betriebsart externe Übersteuerung) Siehe auch die Funktion „Ext. Übersteuerg.“. Der Übersteuerungsmodus kann für die Betriebsarten „Sparen“, „Komfort“, „Frostschutz“ oder „Konstante Temperatur“ aktiviert werden. Für eine Übersteuerung muss sich der Regler im Wochenprogramm befinden.
- Seite 82 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Beispiel: Übersteuerung auf „Frostschutzbetrieb“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./Frost) # 3 # = Zeit Beispiel: Übersteuerung auf „Konstante Temperatur“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./T konst.)
- Seite 83 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Applikation Sende T-Soll 1x500 Im Führungsregler muss „Bedarfserhöhung“ auf einen Wert eingestellt Wenn der Regler in einem Master-/Slave-System als Folgegerät eingesetzt werden, damit der Regler auf eine vom Folgegerät gesendete wird, können die Daten zur gewünschten Vorlauftemperatur über den...
-
Seite 84: Heizung Aus
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.8 Heizung Aus MENU > Einstellungen> Heizungsabschaltung Die Einstellung „Sommer-Aus” unter „Optimierung“ für den entsprechenden Heizungskreislauf ermöglicht das Abschalten der Heizung, wenn die Außentemperatur den Sollwert überschreitet. Die Filterkonstante, die die akkumulierte Außentemperatur kalkuliert, ist intern auf den Wert „250“... -
Seite 85: Differenzierte Heizabstellung
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.8.1 Differenzierte Heizabstellung Parametereinstellung für eine differenzierte Heizungsabschaltung für dem Sommer- und dem Winterbetrieb, gehe zu „Heizungsabschaltung“ (MENU > Einstellungen> Heizungsabschaltung) Die Funktion ist aktiv, wenn die Daten für Sommer und Winter im Menü... - Seite 86 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.8.2 Sommer-/Winter Filterkonstante Die Filterkonstante 250 lässt sich auf gängige Gebäudetypen anwenden. Eine Filterkonstante 1 wird bei geringer Filterung gewählt (bei sehr „leichten” Gebäuden). Eine Filterkonstante von 300 sollte gewählt werden, wenn eine große Filterung erwünscht ist (schwere Gebäude).
-
Seite 87: Speichertemperatur
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.9 Speichertemperatur Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU > Einstellungen > Speichertemperatur Max. T-Heizmittel (maximale Heiz-/Ladetemperatur) 1x152 HINWEIS: Stellen Sie für das TWW die maximale Heiz-/Ladetemperatur ein. - Seite 88 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Speichertemperatur Ein WW-Speichertemperaturfühler (Beispiel mit positivem Wert für den Parameter „Ausschaltdifferenz“): Ausschaltdifferenz 1x194 Temp. Ein WW-Speichertemperaturfühler: Legen Sie fest, bei wie viel Grad über der gewünschten WW-Speicher- temperatur die WW-Erwärmung (der Ladevorgang) beendet wird.
- Seite 89 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > Speichertemperatur Einschaltdifferenz 1x195 Stellen Sie ein, bei wie viel Grad unter der gewünschten TWW-Temperatur die TWW-Erwärmung (-Ladung) eingeschaltet wird. Siehe Anhang „Übersicht Parameter-ID“ Wert: Stellen Sie die Gradzahl ein.
-
Seite 90: Legio Desinfektion
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 5.10 LEGIO Desinfektion An ausgewählten Wochentagen kann die TWW-Temperatur erhöht werden, um die Bakterien im TWW-System zu neutralisieren. Die gewünschte TWW-Temperatur „Gew. Temp.“ (in der Regel 80 °C) wird an den ausgewählten Tagen für die eingestellte Dauer geregelt. - Seite 91 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Einstellungen > LEGIO Desinfektion Startzeit Die Startzeit für die Antibakterienfunktion einstellen. MENU > Einstellungen > LEGIO Desinfektion Zeitdauer Die Zeitdauer (in Minuten) für die Antibakterienfunktion einstellen. MENU > Einstellungen > LEGIO Desinfektion Gew.
-
Seite 92: Allgemeine Reglereinstellungen
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 6.0 Allgemeine Reglereinstellungen 6.1 Reglermenü „Allgemeine Reglereinstellungen“ Einige allgemeine Einstellungen, die für den gesamten Regler Heizkreisauswahl gelten, sind in einem speziellen Menü des Reglers untergebracht. Zu den„Allgemeine Reglereinstellungen“gelangen Sie wie folgt: Handlung: Beschreibung:... -
Seite 93: Uhrzeit & Datum
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 6.2 Uhrzeit & Datum Die Uhrzeit und das Datum müssen Sie nur bei der Erstinbetriebnahme des Reglers ECL Comfort oder nach einem Stromausfall, der länger als 72 Stunden andauert, einstellen. Der Regler verfügt über eine Uhr im 24-Stunden-Format. -
Seite 94: Ferien
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 6.3 Ferien Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden. - Seite 95 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Sie können für jeden Kreis ein eigenes Ferienprogramm erstellen, aber auch ein gemeinsames Ferienprogramm, das für alle Kreise gilt. Das im Menü „Allgemeine Reglereinstellungen“ eingegebene Jedes Ferienprogramm besteht aus mindestens einem Urlaubszeitprogramm gilt für alle Kreise. Sie können aber auch ein eigenes Ferienprogramm für den Heizkreis und Warmwasserkreis...
- Seite 96 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Ferien, spezieller Kreis/Allgemeine Reglereinstellungen Beispiel 1: Beim Einstellen eines Ferienprogramms in einem speziellen Kreis 1: Kreis und eines anderen Ferienprogramms unter „Allgemeine Ferienprogramm eingestellt auf „Sparen“ Reglereinstellungen“ gilt folgende Priorität: Allgemeine Reglereinstellungen: Ferienprogramm eingestellt auf „Komfort“...
-
Seite 97: Übersicht Eingänge
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 6.4 Übersicht Eingänge Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden. -
Seite 98: Speicher
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 6.5 Speicher Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden. - Seite 99 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Mit Hilfe der Speicherfunktion (Aufzeichnung der Temperaturen) können Sie sich die von den angeschlossenen Fühlern gemessenen Temperaturen von heute, gestern, der letzten 2 Tage und der letzten 4 Tage in Diagrammform anzeigen lassen.
-
Seite 100: Ausgang Schreiben
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 6.6 Ausgang schreiben Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden. -
Seite 101: Hauptfunktionen
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 6.7 Hauptfunktionen Neue Applikation Applikation löschen: Entfernt die vorhandene Applikation. Sobald der ECL-Schlüssel eingesteckt wird, kann eine andere Applikation ausgewählt werden. Anwendung Gibt einen Überblick über die aktuelle Anwendung im ECL Controller. Drücken Sie erneut, um die Übersicht zu... - Seite 102 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingeführt / nicht eingeführt, Beschreibung: ECL Comfort 210 / 310, Reglerversionen unter 1.36: Nehmen Sie den Applikationsschlüssel heraus.
-
Seite 103: System
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 6.8 System 6.8.1 ECL Version Unter „ECL Version“ finden Sie alle erforderlichen Informationen Beispiel, ECL-Version zur Version Ihres elektronischen Reglers. Wenn Sie wegen des Reglers Kontakt zu Ihrer Danfoss- Niederlassung aufnehmen, halten Sie diese Informationen bitte bereit. - Seite 104 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Der A267 verfügt nicht über M-Bus-Funktionen. 6.8.6 Energiezähler (Wärmezähler) und M-Bus, generelle Informationen Nur ECL Comfort 296/310/310B Bei Verwendung des Applikationsschlüssels im ECL Com- fort 296/310/310B können bis zu fünf Energiezähler an den M-Bus Das Erfassen von Energiezählerdaten vom ECL Portal ist ohne...
- Seite 105 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. 5997 Baudrate (Bits pro Sekunde) In der Regel wird eine Baudrate von 300 oder 2400 Baud verwendet. Wenn der ECL Comfort 296/310/310B an das ECL Portal angeschlossen...
- Seite 106 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. 6001 Datenbeispiele: Energiezähler 1 (2, 3, 4, 5) Kreis Einstellbereich Werkeinstellun- Vorlauftemp., Rücklauftemp., Durchfluss, Leistung, akkumul. Volumen, akkumul. Leistung. 0 - 4 Auswahl des Datenbereichs für das M-Bus Telegramm.
- Seite 107 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 6.8.7 Übersicht Eingänge Angezeigt werden die Temperaturmesswerte, Eingangsstatus und Spannungen. Zudem kann für aktivierte Temperatureingänge eine Die Eingänge der Temperaturfühler verfügen über einen Messbereich Fehlererkennung ausgewählt werden. von -60 ... 150 ° C.
- Seite 108 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 6.8.9 Display 60058 Hintergrundbel. (Anpassen der Helligkeit) Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie die Helligkeit der Hintergrundbeleuchtung an. Dunkel Sehr hell Kontrast (Bildschirmkontrast) 60059 Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an.
- Seite 109 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 2048 ECL 485 addr. (Führungsregler-/Folgeregler- Adresse) Kreis Einstellbereich Werkseinstellung Die Gesamtkabellänge darf max. 200 m nicht übersteigen (alle Regler inkl. des ECL 485 Kommunikationsbus). 0 ... 15 Kabellängen über 200 m können zu Störungen bei der Signalübertragung führen (EMV).
- Seite 110 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 6.8.11 Sprache 2050 Sprache Kreis Einstellbereich Werkseinstellung Die lokale Sprache wird während des Installationsvorgangs eingestellt. Englisch/Lokal Englisch Wollen Sie die Spracheinstellung später ändern und eine andere Sprache außer Englisch wählen, müssen Sie die Applikation erneut Wählen Sie Ihre Sprache.
-
Seite 111: Weitere Informationen
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 7.0 Weitere Informationen 7.1 ECA 30/31 Setupvorgang Die ECA 30 (Bestell-Nr.: 087H3200) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler. Die ECA 31 (Bestell-Nr.: 087H3201) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler und Feuchtigkeitssensor (relative Luftfeuchtigkeit). - Seite 112 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Die ECL-Menüs entsprechen der Beschreibung für den ECL-Regler. Die meisten direkt über den ECL-Regler vorgenommenen Einstellungen können auch über die ECA 30/31 getätigt werden. Alle Einstellungen können auch ohne Einsetzen des Applikationsschlüssels in den ECL-Regler angezeigt werden.
- Seite 113 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Wenn sich die ECA 30/31 im ECA MENU Modus befindet, werden das Datum und die gemessene Raumptemperatur angezeigt. ECA MENU > ECA Einstellung > ECA Sensor Offset T Raum Beispiel: Einstellbereich Werkseinstel- Offset T Raum: 0.0 K...
- Seite 114 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 ECA MENU > ECA system > ECA display Kontrast (Bildschirmkontrast) Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an. Geringer Kontrast Starker Kontrast ECA MENU > ECA system > ECA display Fernbed.
- Seite 115 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 ECA MENU > ECA system > ECA Kommunikation Adr. Verbindung (Adresse Verbindung) Einstellbereich Werkseinstellung Eine ECA 30/31 kann in einem ECL 485 Bussystem (Master – Slave) so eingestellt werden, dass er einzeln mit allen verbundenen ECL Reglern 1 …...
- Seite 116 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 ECA MENU > ECA system > ECA Übersteuerung Kreis übersteuern Einstellbereich Werkseinstellung AUS/ 1 … 4 Der Kreis für die Übersteuerung des ECL Reglers muss sich im Automatikbetrieb befinden. Die Funktion „Übersteuerung“ (für erweiterte Siehe auch Parameter „Adresse Überst.“.
- Seite 117 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 ECA MENU > ECA Werk > ECA löschen Alle Appl. löschen (Alle Applikationen löschen) Alle Applikation auf der ECA 30/31 löschen. Nach dem Löschen kann die Applikation erneut hochgeladen werden. Nach dem Löschen wird die Meldung „Applikat. kopieren“...
-
Seite 118: Firmware-Aktualisierung
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 ECA MENU > ECA > Reset ECL Adresse Reset ECL Adr. (Reset ECL Adresse) Wenn keiner der angeschlossenen ECL Comfort Regler die Adresse 15 besitzt, kann der ECA 30/31 alle angeschlossenen ECL Regler auf dem ECL 485 Bus auf die Adresse 15 zurücksetzen. -
Seite 119: Übersteuerungsfunktion
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 7.2 Übersteuerungsfunktion Beispiel: Übersteuerungsschalter angeschlossen an S8: Die Regler ECL 210/296/310 können ein Signal empfangen, um das vorhandene Wochenprogramm zu übersteuern. Das Übersteuerungssignal kann von einem Schalter oder Relais kommen. Je nach Art des Applikationsschlüssels können verschiedene Übersteuerungsmodi ausgewählt werden. - Seite 120 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Beispiel 1 ECL befindet sich im Sparbetrieb, aber bei Übersteuerung im Komfortbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1.
- Seite 121 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Beispiel 2 Der ECL befindet sich im Komfortbetrieb, aber bei Übersteuerung im Sparbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1.
- Seite 122 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Beispiel 4 Das Wochenprogramm für das Gebäude umfasst Komfortperioden für alle Wochentage: 06.00–20.00. Mitunter muss die gewünschte Vorlauftemperatur konstant 65 °C betragen. Ein Übersteuerungsrelais ist installiert und die Vorlauftemperatur muss 65 °C betragen, solange das Übersteuerungsrelais aktiviert ist.
-
Seite 123: Mehrere Regler Im Selben System
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 7.3 Mehrere Regler im selben System Wenn die Regler ECL Comfort mit dem Kommunikationsbus ECL 485 (Kabeltyp: verdrillte Adernpaare) verbunden werden, sendet der Führungsregler folgende Signale an die Folgeregler: • Außentemperatur (gemessen von S1) •... - Seite 124 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Situation 2: SLAVE (Folgeregler): Wie kann auf einen vom MASTER (Hauptregler) gesendeten Aktivierung der TWW-Erwärmung/-Ladung reagiert werden Der Folgeregler empfängt Daten über die Aktivierung einer TWW-Erwärmung/-Ladung im Hauptregler und kann so eingestellt werden, dass er den ausgewählten Heizkreis schließt.
- Seite 125 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Situation 3: Folgeregler: Wie Sie das Außentemperatursignal nutzen und Daten über die gewünschte Vorlauftemperatur an den Im Führungsregler muss die Adresse unter „ECL 485 addr. Hauptregler zurücksenden können. (Führungsregler-/Folgeregler-Adresse)“, ID Nr. 2048, immer 15 sein.
-
Seite 126: Häufig Gestellte Fragen
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 7.4 Häufig gestellte Fragen Die Definitionen beziehen sich auf die Produktreihen ECL Comfort 210, 296 und 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden. - Seite 127 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Wie füge ich eine zusätzliche Heizperiode ein? Sie können eine zusätzliche Komfortperiode einstellen, indem Sie unter „Wochenprogr.“ eine neue Ein- und Ausschaltzeit hinzufügen. Wie kann ich eine Heizperiode wieder löschen? Sie können eine Komfortperiode löschen, indem Sie für die Ein- und Ausschaltzeit denselben Wert eingeben.
- Seite 128 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Sprache Beim Hochladen der Applikation müssen Sie eine Sprachauswahl treffen.* Wenn Sie eine andere Sprache außer Englisch auswählen, wird diese UND die englische Sprache in den ECL‑Regler geladen. Englischsprachige Servicemitarbeiter haben so die Möglichkeit, die Menüsprache für die Dauer der Servicetätigkeit auf Englisch...
-
Seite 129: Empfohlener
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Wie stellt man eine korrekte Heizkurve ein? Kurze Antwort: Stellen Sie die Heizkurve auf den niedrigsten Wert ein, bei dem die Raumtemperatur noch angenehm ist. In der Tabelle finden Sie einige Empfehlungen:... -
Seite 130: Begriffsbestimmungen
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 7.5 Begriffsbestimmungen Die Definitionen beziehen sich auf die Produktreihen ECL Comfort 210, 296 und 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden. - Seite 131 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Gewünschte Temperatur Die voreingestellte oder die vom Regler berechnete Temperatur. Taupunkttemperatur Die Temperatur, bei der die in der Luft enthaltene Feuchtigkeit kondensiert. TWW-Kreis Der Kreis, der zur Erwärmung des Trinkwarmwassers (TWW) dient.
- Seite 132 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Log-Funktion Hier wird die Temperaturhistorie angezeigt. Führungsregler/Folgeregler Zwei oder mehrere Regler sind über den gleichen Bus miteinander verbunden. Der Führungsregler sendet z. B. die Werte Uhrzeit, Datum und Außentemperatur. Das Folgegerät empfängt Daten vom Führungsregler und sendet z.
- Seite 133 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Wochenprogramm Wochenprogramm für Zeiten mit Komfort- und Spartemperaturen. Sie können das Zeitprogramm für jeden Wochentag individuell mit bis zu drei Komfortzeiten pro Tag einstellen. Software Wird beim Regler ECL Comfort verwendet, um die Prozesse der Applikation durchzuführen.
-
Seite 134: Typ (Id 6001), Übersicht
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 7.6 Typ (ID 6001), Übersicht Typ 0 Typ 1 Typ 2 Typ 3 Typ 4 Adresse ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Scan Zeit ✔ ✔ ✔ ✔... -
Seite 135: Automatische/Manuelle Aktualisierung Der
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 7.7 Automatische/manuelle Aktualisierung der Firmware Info: • Firmware und Applikationssoftware befinden sich auf dem Applikationsschlüssel • ECL Comfort verfügt über eine eingebaute Firmware • Firmware mit Verschlüsselung ab Version 2.00 Situation 1: Für den Regler ECL Comfort, neu (= keine Applikation installiert), von vor 10. -
Seite 136: Übersicht Parameter-Id
Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 7.8 Übersicht Parameter-ID A267.x – das x bezieht sich auf die in der Spalte aufgelisteten Untertypen. Werkeinstel- Eigene Parametername A267.x Einstellbereich lung Einheit Einstellungen 10512 Programm starten OFF ; ON Max. 10514... - Seite 137 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Werkeinstel- Eigene Parametername A267.x Einstellbereich lung Einheit Einstellungen 11037 Anpassungszeit OFF, 1 bis 50 11040 Pumpennachlauf 0 bis 99 11043 Parallelbetrieb OFF, 1 bis 99, ON 11050 P Anford. Heizen OFF ; ON 11052 Priorität WW...
- Seite 138 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Werkeinstel- Eigene Parametername A267.x Einstellbereich lung Einheit Einstellungen 11398 Winter-Aus OFF, 1 bis 50 °C 11399 Winter-Filter OFF, 1 bis 300 11500 Sende T-Soll OFF ; ON 11910 Kreis, Estrich OFF ; ON 12004 Gew.
- Seite 139 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Werkeinstel- Eigene Parametername A267.x Einstellbereich lung Einheit Einstellungen 12117 Tiefe Begr. Y1 0.0 bis 999.9 999.9 12118 Tiefe T Außen X2 -60 bis 20 °C 12119 Hohe T Außen X1 -60 bis 20 °C...
- Seite 140 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Werkeinstel- Eigene Parametername A267.x Einstellbereich lung Einheit Einstellungen KOMFORT ; 13142 Ext. Betriebsart SPAREN ; FROST KOMFORT 13152 Max. T-Heizmittel 10 bis 110 °C 13193 Ladedifferenz 1 bis 50 13194 Ausschaltdifferenz -50 bis 50...
- Seite 141 Betriebsanleitung ECL Comfort 210 / 310, Applikation A267 Handwerksbetrieb: Anlage errichtet von: Datum: AQ026486454993de-000402 © Danfoss | 2022.12 | 141...
