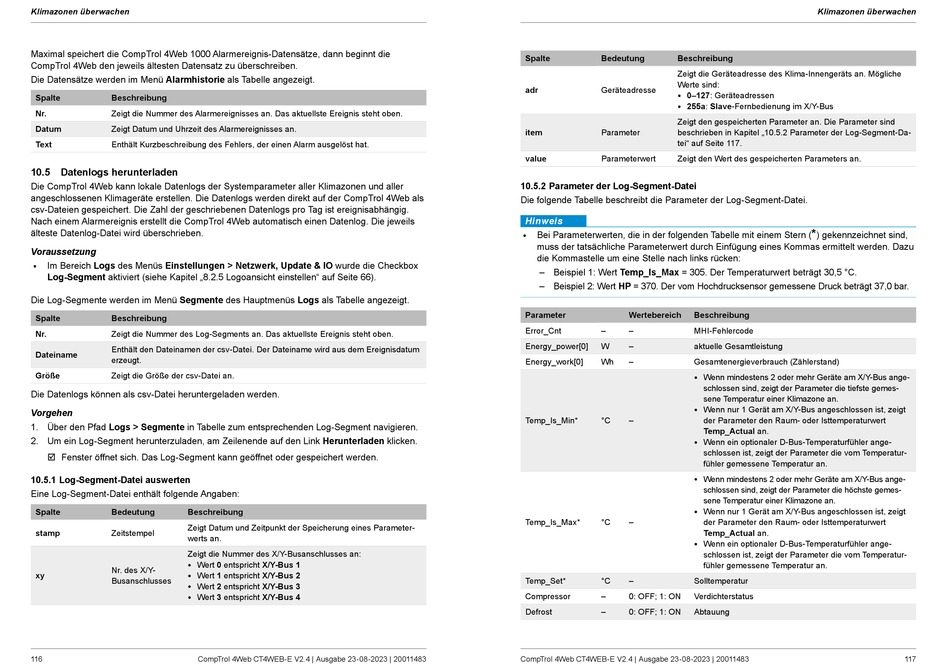

Klimazonen überwachen
Maximal speichert die CompTrol 4Web 1000 Alarmereignis-Datensätze, dann beginnt die
CompTrol 4Web den jeweils ältesten Datensatz zu überschreiben.
Die Datensätze werden im Menü Alarmhistorie als Tabelle angezeigt.
Spalte
Beschreibung
Nr.
Zeigt die Nummer des Alarmereignisses an. Das aktuellste Ereignis steht oben.
Datum
Zeigt Datum und Uhrzeit des Alarmereignisses an.
Text
Enthält Kurzbeschreibung des Fehlers, der einen Alarm ausgelöst hat.
10.5
Datenlogs herunterladen
Die CompTrol 4Web kann lokale Datenlogs der Systemparameter aller Klimazonen und aller
angeschlossenen Klimageräte erstellen. Die Datenlogs werden direkt auf der CompTrol 4Web als
csv-Dateien gespeichert. Die Zahl der geschriebenen Datenlogs pro Tag ist ereignisabhängig.
Nach einem Alarmereignis erstellt die CompTrol 4Web automatisch einen Datenlog. Die jeweils
älteste Datenlog-Datei wird überschrieben.
Voraussetzung
Im Bereich Logs des Menüs Einstellungen > Netzwerk, Update & IO wurde die Checkbox
●
Log-Segment aktiviert (siehe Kapitel „8.2.5 Logoansicht einstellen" auf Seite 66).
Die Log-Segmente werden im Menü Segmente des Hauptmenüs Logs als Tabelle angezeigt.
Spalte
Beschreibung
Nr.
Zeigt die Nummer des Log-Segments an. Das aktuellste Ereignis steht oben.
Enthält den Dateinamen der csv-Datei. Der Dateiname wird aus dem Ereignisdatum
Dateiname
erzeugt.
Größe
Zeigt die Größe der csv-Datei an.
Die Datenlogs können als csv-Datei heruntergeladen werden.
Vorgehen
1. Über den Pfad Logs > Segmente in Tabelle zum entsprechenden Log-Segment navigieren.
2. Um ein Log-Segment herunterzuladen, am Zeilenende auf den Link Herunterladen klicken.
; Fenster öffnet sich. Das Log-Segment kann geöffnet oder gespeichert werden.
10.5.1 Log-Segment-Datei auswerten
Eine Log-Segment-Datei enthält folgende Angaben:
Spalte
Bedeutung
Beschreibung
Zeigt Datum und Zeitpunkt der Speicherung eines Parameter-
stamp
Zeitstempel
werts an.
Zeigt die Nummer des X/Y-Bus anschlusses an:
Wert 0 entspricht X/Y-Bus 1
●
Nr. des X/Y-
xy
Wert 1 entspricht X/Y-Bus 2
●
Bus anschlusses
Wert 2 entspricht X/Y-Bus 3
●
Wert 3 entspricht X/Y-Bus 4
●
116
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Spalte
Bedeutung
Beschreibung
Zeigt die Geräteadresse des Klima-Innengeräts an. Mögliche
Werte sind:
adr
Geräteadresse
0–127: Geräteadressen
●
255a: Slave-Fernbedienung im X/Y-Bus
●
Zeigt den gespeicherten Parameter an. Die Parameter sind
item
Parameter
beschrieben in Kapitel „10.5.2 Parameter der Log-Segment-Da-
tei" auf Seite 117.
value
Parameterwert
Zeigt den Wert des gespeicherten Parameters an.
10.5.2 Parameter der Log-Segment-Datei
Die folgende Tabelle beschreibt die Parameter der Log-Segment-Datei.
Hinweis
Bei Parameterwerten, die in der folgenden Tabelle mit einem Stern (
●
muss der tatsächliche Parameterwert durch Einfügung eines Kommas ermittelt werden. Dazu
die Kommastelle um eine Stelle nach links rücken:
– Beispiel 1: Wert Temp_Is_Max = 305. Der Temperaturwert beträgt 30,5 °C.
– Beispiel 2: Wert HP = 370. Der vom Hochdrucksensor gemessene Druck beträgt 37,0 bar.
Parameter
Wertebereich
Beschreibung
Error_Cnt
–
–
MHI-Fehlercode
Energy_power[0]
W
–
aktuelle Gesamtleistung
Energy_work[0]
Wh
–
Gesamtenergieverbrauch (Zählerstand)
●
●
Temp_Is_Min*
°C
–
●
●
●
Temp_Is_Max*
°C
–
●
Temp_Set*
°C
–
Solltemperatur
Compressor
–
0: OFF; 1: ON
Verdichterstatus
Defrost
–
0: OFF; 1: ON
Abtauung
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Klimazonen überwachen
*
) gekennzeichnet sind,
Wenn mindestens 2 oder mehr Geräte am X/Y-Bus ange-
schlossen sind, zeigt der Parameter die tiefste gemes-
sene Temperatur einer Klimazone an.
Wenn nur 1 Gerät am X/Y-Bus angeschlossen ist, zeigt
der Parameter den Raum- oder Isttemperaturwert
Temp_Actual an.
Wenn ein optionaler D-Bus-Temperaturfühler ange-
schlossen ist, zeigt der Parameter die vom Temperatur-
fühler gemessene Temperatur an.
Wenn mindestens 2 oder mehr Geräte am X/Y-Bus ange-
schlossen sind, zeigt der Parameter die höchste gemes-
sene Temperatur einer Klimazone an.
Wenn nur 1 Gerät am X/Y-Bus angeschlossen ist, zeigt
der Parameter den Raum- oder Isttemperaturwert
Temp_Actual an.
Wenn ein optionaler D-Bus-Temperaturfühler ange-
schlossen ist, zeigt der Parameter die vom Temperatur-
fühler gemessene Temperatur an.
117
