CompTrol 4Web installieren
5.2 Wartungs- und Montagefreiraum
Die folgenden Abbildungen zeigen die Mindestabstände der CompTrol 4Web zu anderen Gegen-
ständen bei Hutschienenmontage im Schaltschrank oder in einem geschlossenen Gehäuse.
Alle Maßangaben in mm.

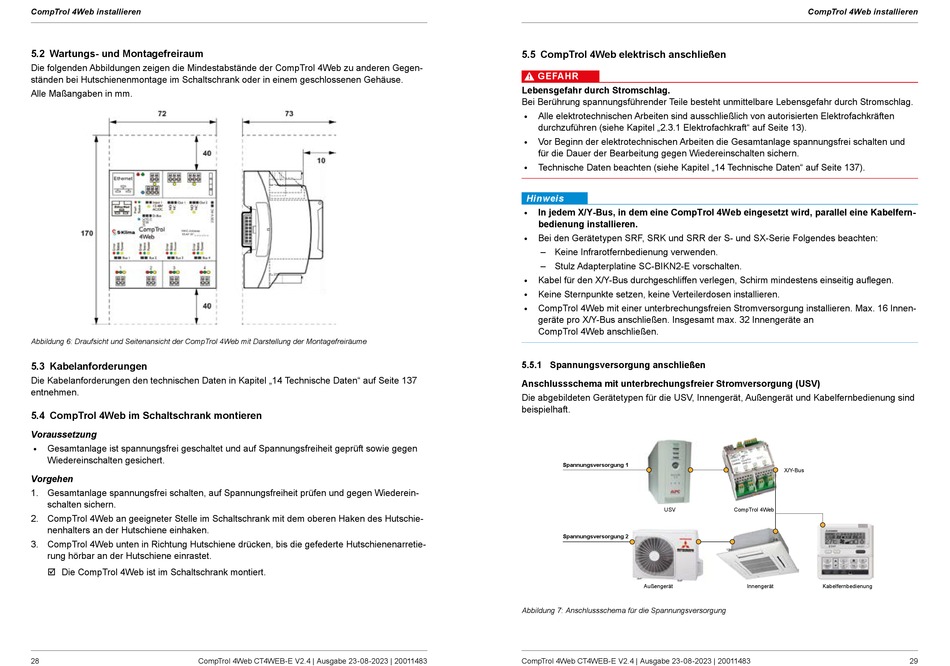

Abbildung 6: Draufsicht und Seitenansicht der CompTrol 4Web mit Darstellung der Montagefreiräume
5.3 Kabelanforderungen
Die Kabelanforderungen den technischen Daten in Kapitel „14 Technische Daten" auf Seite 137
entnehmen.
5.4 CompTrol 4Web im Schaltschrank montieren
Voraussetzung
Gesamtanlage ist spannungsfrei geschaltet und auf Spannungsfreiheit geprüft sowie gegen
●
Wiedereinschalten gesichert.
Vorgehen
1. Gesamtanlage spannungsfrei schalten, auf Spannungsfreiheit prüfen und gegen Wiederein-
schalten sichern.
2. CompTrol 4Web an geeigneter Stelle im Schaltschrank mit dem oberen Haken des Hutschie-
nenhalters an der Hutschiene einhaken.
3. CompTrol 4Web unten in Richtung Hutschiene drücken, bis die gefederte Hutschienenarretie-
rung hörbar an der Hutschiene einrastet.
; Die CompTrol 4Web ist im Schaltschrank montiert.
28
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
5.5 CompTrol 4Web elektrisch anschließen
GEFAHR
Lebensgefahr durch Stromschlag.
Bei Berührung spannungsführender Teile besteht unmittelbare Lebensgefahr durch Stromschlag.
Alle elektrotechnischen Arbeiten sind ausschließlich von autorisierten Elektrofachkräften
●
durchzuführen (siehe Kapitel „2.3.1 Elektrofachkraft" auf Seite 13).
Vor Beginn der elektrotechnischen Arbeiten die Gesamtanlage spannungsfrei schalten und
●
für die Dauer der Bearbeitung gegen Wiedereinschalten sichern.
Technische Daten beachten (siehe Kapitel „14 Technische Daten" auf Seite 137).
●
Hinweis
In jedem X/Y-Bus, in dem eine CompTrol 4Web eingesetzt wird, parallel eine Kabelfern-
●
bedienung installieren.
Bei den Gerätetypen SRF, SRK und SRR der S- und SX-Serie Folgendes beachten:
●
– Keine Infrarotfernbedienung verwenden.
– Stulz Adapterplatine SC-BIKN2-E vorschalten.
KabelfürdenX/Y-Busdurchgeschliffenverlegen,Schirmmindestenseinseitigauflegen.
●
Keine Sternpunkte setzen, keine Verteilerdosen installieren.
●
CompTrol 4Web mit einer unterbrechungsfreien Stromversorgung installieren. Max. 16 Innen-
●
geräte pro X/Y-Bus anschließen. Insgesamt max. 32 Innengeräte an
CompTrol 4Web anschließen.
5.5.1 Spannungsversorgung anschließen
Anschlussschema mit unterbrechungsfreier Stromversorgung (USV)
Die abgebildeten Gerätetypen für die USV, Innengerät, Außengerät und Kabelfernbedienung sind
beispielhaft.
Spannungsversorgung 1
USV
Spannungsversorgung 2
Außengerät
Abbildung 7: Anschlussschema für die Spannungsversorgung
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
CompTrol 4Web installieren
X/Y-Bus
CompTrol 4Web
Innengerät
Kabelfernbedienung
29
