Benutzeroberfläche der CompTrol 4Web

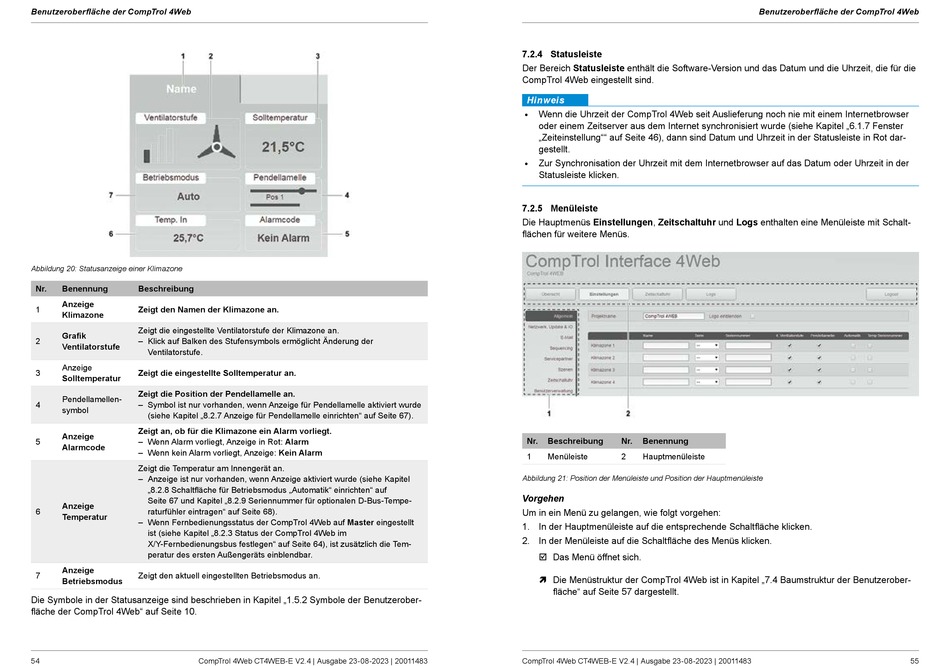

Abbildung 20: Statusanzeige einer Klimazone
Nr.
Benennung
Beschreibung
Anzeige
1
Zeigt den Namen der Klimazone an.
Klimazone
Zeigt die eingestellte Ventilatorstufe der Klimazone an.
Grafik
2
– Klick auf Balken des Stufensymbols ermöglicht Änderung der
Ventilatorstufe
Ventilatorstufe.
Anzeige
3
Zeigt die eingestellte Solltemperatur an.
Solltemperatur
Zeigt die Position der Pendellamelle an.
Pendellamellen-
4
– Symbol ist nur vorhanden, wenn Anzeige für Pendellamelle aktiviert wurde
symbol
(siehe Kapitel „8.2.7 Anzeige für Pendellamelle einrichten" auf Seite 67).
Zeigt an, ob für die Klimazone ein Alarm vorliegt.
Anzeige
5
– Wenn Alarm vorliegt, Anzeige in Rot: Alarm
Alarmcode
– Wenn kein Alarm vorliegt, Anzeige: Kein Alarm
Zeigt die Temperatur am Innengerät an.
– Anzeige ist nur vorhanden, wenn Anzeige aktiviert wurde (siehe Kapitel
„8.2.8 Schaltfläche für Betriebsmodus „Automatik" einrichten" auf
Seite 67 und Kapitel „8.2.9 Seriennummer für optionalen D-Bus-Tempe-
Anzeige
6
raturfühler eintragen" auf Seite 68).
Temperatur
– Wenn Fernbedienungsstatus der CompTrol 4Web auf Master eingestellt
ist (siehe Kapitel „8.2.3 Status der CompTrol 4Web im
X/Y-Fernbedienungsbus festlegen" auf Seite 64), ist zusätzlich die Tem-
peratur des ersten Außengeräts einblendbar.
Anzeige
7
Zeigt den aktuell eingestellten Betriebsmodus an.
Betriebsmodus
Die Symbole in der Statusanzeige sind beschrieben in Kapitel „1.5.2 Symbole der Benutzerober-
fläche der CompTrol 4Web" auf Seite 10.
54
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
7.2.4 Statusleiste
Der Bereich Statusleiste enthält die Software-Version und das Datum und die Uhrzeit, die für die
CompTrol 4Web eingestellt sind.
Hinweis
Wenn die Uhrzeit der CompTrol 4Web seit Auslieferung noch nie mit einem Internetbrowser
●
oder einem Zeitserver aus dem Internet synchronisiert wurde (siehe Kapitel „6.1.7 Fenster
„Zeiteinstellung"" auf Seite 46), dann sind Datum und Uhrzeit in der Statusleiste in Rot dar-
gestellt.
Zur Synchronisation der Uhrzeit mit dem Internetbrowser auf das Datum oder Uhrzeit in der
●
Statusleiste klicken.
7.2.5 Menüleiste
Die Hauptmenüs Einstellungen, Zeitschaltuhr und Logs enthalten eine Menüleiste mit Schalt-
flächen für weitere Menüs.
Nr.
Beschreibung
Nr.
Benennung
1
Menüleiste
2
Hauptmenüleiste
Abbildung 21: Position der Menüleiste und Position der Hauptmenüleiste
Vorgehen
Um in ein Menü zu gelangen, wie folgt vorgehen:
1. In der Hauptmenüleiste auf die entsprechende Schaltfläche klicken.
2. In der Menüleiste auf die Schaltfläche des Menüs klicken.
; Das Menü öffnet sich.
Ò Die Menüstruktur der CompTrol 4Web ist in Kapitel „7.4 Baumstruktur der Benutzerober-
fläche" auf Seite 57 dargestellt.
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Benutzeroberfläche der CompTrol 4Web
55
