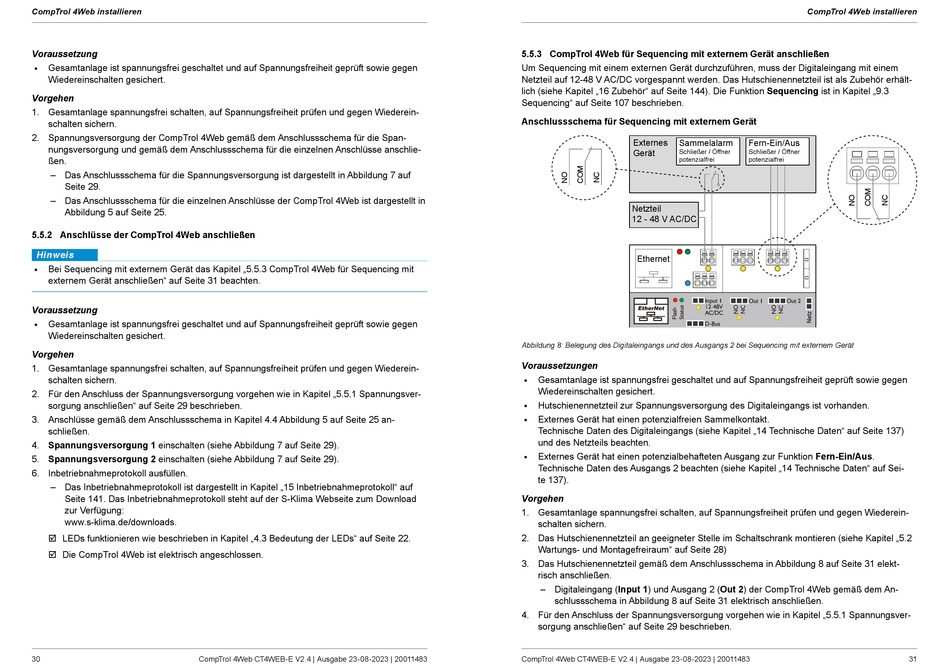

CompTrol 4Web installieren
Voraussetzung
Gesamtanlage ist spannungsfrei geschaltet und auf Spannungsfreiheit geprüft sowie gegen
Wiedereinschalten gesichert.
Vorgehen
1. Gesamtanlage spannungsfrei schalten, auf Spannungsfreiheit prüfen und gegen Wiederein-
schalten sichern.
2. Spannungsversorgung der CompTrol 4Web gemäß dem Anschlussschema für die Span-
nungsversorgung und gemäß dem Anschlussschema für die einzelnen Anschlüsse anschlie-
ßen.
– Das Anschlussschema für die Spannungsversorgung ist dargestellt in Abbildung 7 auf
Seite 29.
– Das Anschlussschema für die einzelnen Anschlüsse der CompTrol 4Web ist dargestellt in
Abbildung 5 auf Seite 25.
5.5.2 Anschlüsse der CompTrol 4Web anschließen
Hinweis
Bei Sequencing mit externem Gerät das Kapitel „5.5.3 CompTrol 4Web für Sequencing mit
externem Gerät anschließen" auf Seite 31 beachten.
Voraussetzung
Gesamtanlage ist spannungsfrei geschaltet und auf Spannungsfreiheit geprüft sowie gegen
Wiedereinschalten gesichert.
Vorgehen
1. Gesamtanlage spannungsfrei schalten, auf Spannungsfreiheit prüfen und gegen Wiederein-
schalten sichern.
2. Für den Anschluss der Spannungsversorgung vorgehen wie in Kapitel „5.5.1 Spannungsver-
sorgung anschließen" auf Seite 29 beschrieben.
3. Anschlüsse gemäß dem Anschlussschema in Kapitel 4.4 Abbildung 5 auf Seite 25 an-
schließen.
4. Spannungsversorgung 1 einschalten (siehe Abbildung 7 auf Seite 29).
5. Spannungsversorgung 2 einschalten (siehe Abbildung 7 auf Seite 29).
6. Inbetriebnahmeprotokoll ausfüllen.
– Das Inbetriebnahmeprotokoll ist dargestellt in Kapitel „15 Inbetriebnahmeprotokoll" auf
Seite 141. Das Inbetriebnahmeprotokoll steht auf der S-Klima Webseite zum Download
zur Verfügung:
www.s-klima.de/downloads.
; LEDs funktionieren wie beschrieben in Kapitel „4.3 Bedeutung der LEDs" auf Seite 22.
; Die CompTrol 4Web ist elektrisch angeschlossen.
30
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
5.5.3 CompTrol 4Web für Sequencing mit externem Gerät anschließen
Um Sequencing mit einem externen Gerät durchzuführen, muss der Digitaleingang mit einem
Netzteil auf 12-48 V AC/DC vorgespannt werden. Das Hutschienennetzteil ist als Zubehör erhält-
lich (siehe Kapitel „16 Zubehör" auf Seite 144). Die Funktion Sequencing ist in Kapitel „9.3
Sequencing" auf Seite 107 beschrieben.
Anschlussschema für Sequencing mit externem Gerät
Externes
Sammelalarm
Gerät
Schließer / Öffner
potenzialfrei
Netzteil
12 - 48 V AC/DC
Ethernet
Abbildung 8: Belegung des Digitaleingangs und des Ausgangs 2 bei Sequencing mit externem Gerät
Voraussetzungen
Gesamtanlage ist spannungsfrei geschaltet und auf Spannungsfreiheit geprüft sowie gegen
Wiedereinschalten gesichert.
Hutschienennetzteil zur Spannungsversorgung des Digitaleingangs ist vorhanden.
1
2
Externes Gerät hat einen potenzialfreien Sammelkontakt.
Technische Daten des Digitaleingangs (siehe Kapitel „14 Technische Daten" auf Seite 137)
und des Netzteils beachten.
Externes Gerät hat einen potenzialbehafteten Ausgang zur Funktion Fern-Ein/Aus.
Technische Daten des Ausgangs 2 beachten (siehe Kapitel „14 Technische Daten" auf Sei-
te 137).
Vorgehen
1. Gesamtanlage spannungsfrei schalten, auf Spannungsfreiheit prüfen und gegen Wiederein-
schalten sichern.
2. Das Hutschienennetzteil an geeigneter Stelle im Schaltschrank montieren (siehe Kapitel „5.2
Wartungs- und Montagefreiraum" auf Seite 28)
3. Das Hutschienennetzteil gemäß dem Anschlussschema in Abbildung 8 auf Seite 31 elekt-
risch anschließen.
– Digitaleingang (Input 1) und Ausgang 2 (Out 2) der CompTrol 4Web gemäß dem An-
schlussschema in Abbildung 8 auf Seite 31 elektrisch anschließen.
4. Für den Anschluss der Spannungsversorgung vorgehen wie in Kapitel „5.5.1 Spannungsver-
sorgung anschließen" auf Seite 29 beschrieben.
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
CompTrol 4Web installieren
Fern-Ein/Aus
Schließer / Öffner
potenzialfrei
MAC-Adresse
18:AF:9F:_ _:_ _:_ _
3
4
31
