Hinweise zu diesem Dokument

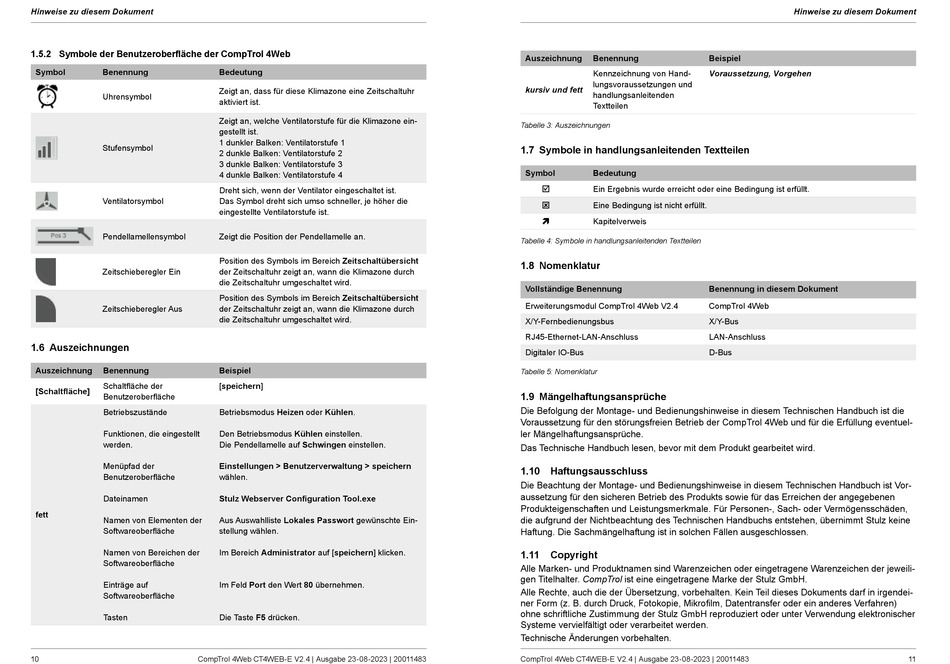

1.5.2 Symbole der Benutzeroberfläche der CompTrol 4Web
Symbol
Benennung
Uhrensymbol
Stufensymbol
Ventilatorsymbol
Pendellamellensymbol
Zeitschieberegler Ein
Zeitschieberegler Aus
1.6 Auszeichnungen
Auszeichnung
Benennung
Schaltfläche der
[Schaltfläche]
Benutzeroberfläche
Betriebszustände
Funktionen, die eingestellt
werden.
Menüpfad der
Benutzeroberfläche
Dateinamen
fett
Namen von Elementen der
Softwareoberfläche
Namen von Bereichen der
Softwareoberfläche
Einträge auf
Softwareoberfläche
Tasten
10
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Bedeutung
Zeigt an, dass für diese Klimazone eine Zeitschaltuhr
aktiviert ist.
Zeigt an, welche Ventilatorstufe für die Klimazone ein-
gestellt ist.
1 dunkler Balken: Ventilatorstufe 1
2 dunkle Balken: Ventilatorstufe 2
3 dunkle Balken: Ventilatorstufe 3
4 dunkle Balken: Ventilatorstufe 4
Dreht sich, wenn der Ventilator eingeschaltet ist.
Das Symbol dreht sich umso schneller, je höher die
eingestellte Ventilatorstufe ist.
Zeigt die Position der Pendellamelle an.
Position des Symbols im Bereich Zeitschaltübersicht
der Zeitschaltuhr zeigt an, wann die Klimazone durch
die Zeitschaltuhr umgeschaltet wird.
Position des Symbols im Bereich Zeitschaltübersicht
der Zeitschaltuhr zeigt an, wann die Klimazone durch
die Zeitschaltuhr umgeschaltet wird.
Beispiel
[speichern]
Betriebsmodus Heizen oder Kühlen.
Den Betriebsmodus Kühlen einstellen.
Die Pendellamelle auf Schwingen einstellen.
Einstellungen > Benutzerverwaltung > speichern
wählen.
Stulz Webserver Configuration Tool.exe
Aus Auswahlliste Lokales Passwort gewünschte Ein-
stellung wählen.
Im Bereich Administrator auf [speichern] klicken.
Im Feld Port den Wert 80 übernehmen.
Die Taste F5 drücken.
Auszeichnung
Benennung
Kennzeichnung von Hand-
lungsvoraussetzungen und
kursiv und fett
handlungsanleitenden
Textteilen
Tabelle 3: Auszeichnungen
1.7 Symbole in handlungsanleitenden Textteilen
Symbol
Bedeutung
Ein Ergebnis wurde erreicht oder eine Bedingung ist erfüllt.
;
:
Eine Bedingung ist nicht erfüllt.
Ò
Kapitelverweis
Tabelle 4: Symbole in handlungsanleitenden Textteilen
1.8 Nomenklatur
Vollständige Benennung
Erweiterungsmodul CompTrol 4Web V2.4
X/Y-Fernbedienungsbus
RJ45-Ethernet-LAN-Anschluss
Digitaler IO-Bus
Tabelle 5: Nomenklatur
1.9 Mängelhaftungsansprüche
Die Befolgung der Montage- und Bedienungshinweise in diesem Technischen Handbuch ist die
Voraussetzung für den störungsfreien Betrieb der CompTrol 4Web und für die Erfüllung eventuel-
ler Mängelhaftungsansprüche.
Das Technische Handbuch lesen, bevor mit dem Produkt gearbeitet wird.
1.10
Haftungsausschluss
Die Beachtung der Montage- und Bedienungshinweise in diesem Technischen Handbuch ist Vor-
aussetzung für den sicheren Betrieb des Produkts sowie für das Erreichen der angegebenen
Produkteigenschaften und Leistungsmerkmale. Für Personen-, Sach- oder Vermögensschäden,
die aufgrund der Nichtbeachtung des Technischen Handbuchs entstehen, übernimmt Stulz keine
Haftung. Die Sachmängelhaftung ist in solchen Fällen ausgeschlossen.
1.11
Copyright
Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweili-
gen Titelhalter. CompTrol ist eine eingetragene Marke der Stulz GmbH.
Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Dokuments darf in irgendei-
ner Form (z. B. durch Druck, Fotokopie, Mikrofilm, Datentransfer oder ein anderes Verfahren)
ohne schriftliche Zustimmung der Stulz GmbH reproduziert oder unter Verwendung elektronischer
Systeme vervielfältigt oder verarbeitet werden.
Technische Änderungen vorbehalten.
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Hinweise zu diesem Dokument
Beispiel
Voraussetzung, Vorgehen
Benennung in diesem Dokument
CompTrol 4Web
X/Y-Bus
LAN-Anschluss
D-Bus
