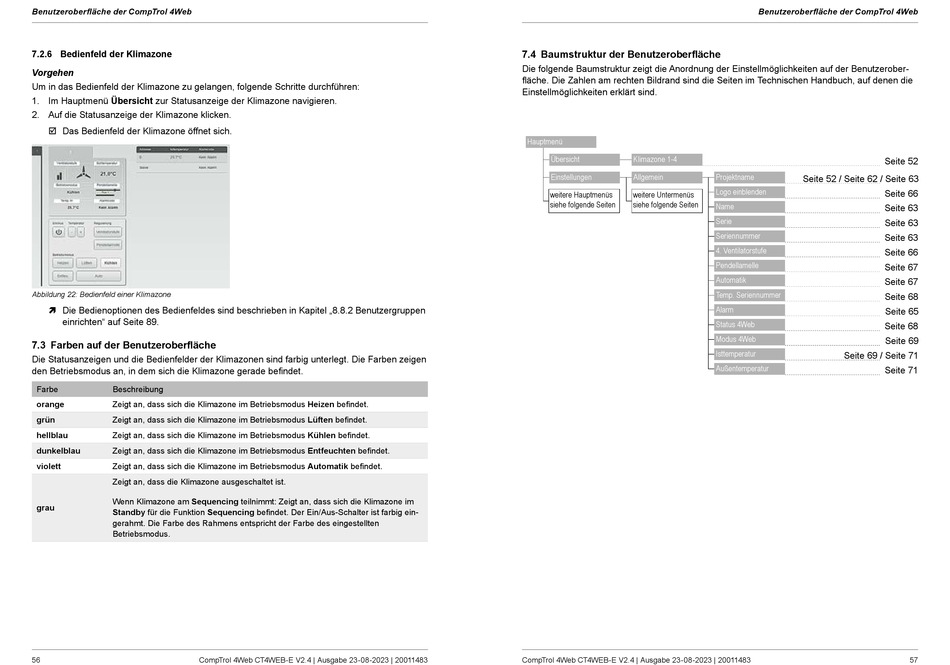

Benutzeroberfläche der CompTrol 4Web
7.2.6 Bedienfeld der Klimazone
Vorgehen
Um in das Bedienfeld der Klimazone zu gelangen, folgende Schritte durchführen:
1. Im Hauptmenü Übersicht zur Statusanzeige der Klimazone navigieren.
2. Auf die Statusanzeige der Klimazone klicken.
; Das Bedienfeld der Klimazone öffnet sich.
Abbildung 22: Bedienfeld einer Klimazone
Ò Die Bedienoptionen des Bedienfeldes sind beschrieben in Kapitel „8.8.2 Benutzergruppen
einrichten" auf Seite 89.
7.3 Farben auf der Benutzeroberfläche
Die Statusanzeigen und die Bedienfelder der Klimazonen sind farbig unterlegt. Die Farben zeigen
den Betriebsmodus an, in dem sich die Klimazone gerade befindet.
Farbe
Beschreibung
orange
Zeigt an, dass sich die Klimazone im Betriebsmodus Heizen befindet.
grün
Zeigt an, dass sich die Klimazone im Betriebsmodus Lüften befindet.
hellblau
Zeigt an, dass sich die Klimazone im Betriebsmodus Kühlen befindet.
dunkelblau
Zeigt an, dass sich die Klimazone im Betriebsmodus Entfeuchten befindet.
violett
Zeigt an, dass sich die Klimazone im Betriebsmodus Automatik befindet.
Zeigt an, dass die Klimazone ausgeschaltet ist.
Wenn Klimazone am Sequencing teilnimmt: Zeigt an, dass sich die Klimazone im
grau
Standby für die Funktion Sequencing befindet. Der Ein/Aus-Schalter ist farbig ein-
gerahmt. Die Farbe des Rahmens entspricht der Farbe des eingestellten
Betriebsmodus.
56
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
7.4 Baumstruktur der Benutzeroberfläche
Die folgende Baumstruktur zeigt die Anordnung der Einstellmöglichkeiten auf der Benutzerober-
fläche. Die Zahlen am rechten Bildrand sind die Seiten im Technischen Handbuch, auf denen die
Einstellmöglichkeiten erklärt sind.
Hauptmenü
Übersicht
Klimazone 1-4
Einstellungen
Allgemein
weitere Hauptmenüs
weitere Untermenüs
siehe folgende Seiten
siehe folgende Seiten
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Benutzeroberfläche der CompTrol 4Web
Benutzeroberfläche der CompTrol 4Web
Seite 52
Projektname
Seite 52 / Seite 62 / Seite 63
Logo einblenden
Seite 66
Name
Seite 63
Serie
Seite 63
Seriennummer
Seite 63
4. Ventilatorstufe
Seite 66
Pendellamelle
Seite 67
Automatik
Seite 67
Temp. Seriennummer
Seite 68
Alarm
Seite 65
Status 4Web
Seite 68
Modus 4Web
Seite 69
Isttemperatur
Seite 69 / Seite 71
Außentemperatur
Seite 71
57
