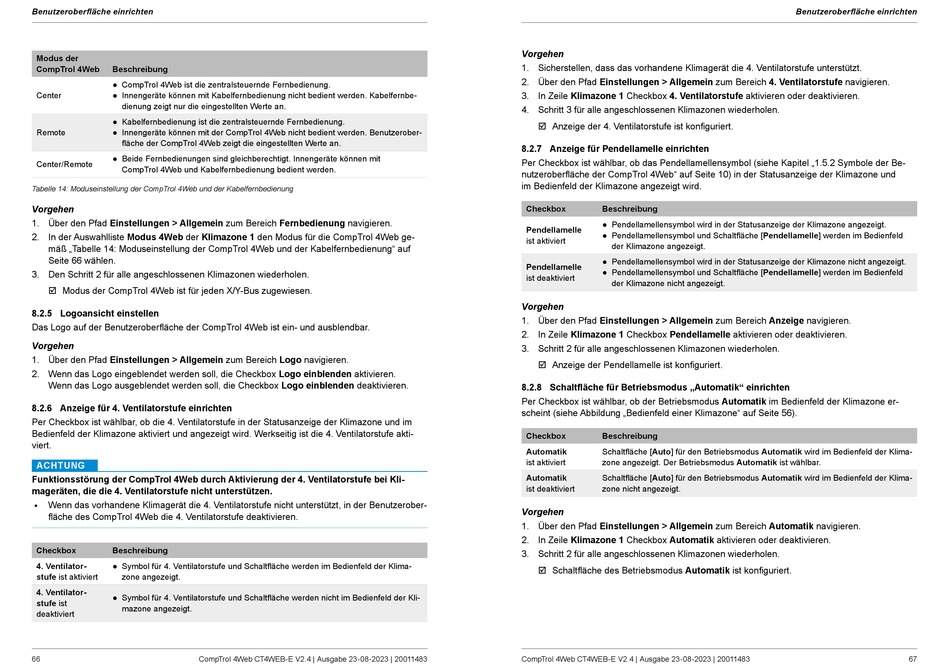

Benutzeroberfläche einrichten
Modus der
CompTrol 4Web
Beschreibung
● CompTrol 4Web ist die zentralsteuernde Fernbedienung.
Center
● Innengeräte können mit Kabelfernbedienung nicht bedient werden. Kabelfernbe-
dienung zeigt nur die eingestellten Werte an.
● Kabelfernbedienung ist die zentralsteuernde Fernbedienung.
Remote
● Innengeräte können mit der CompTrol 4Web nicht bedient werden. Benutzerober-
fläche der CompTrol 4Web zeigt die eingestellten Werte an.
● Beide Fernbedienungen sind gleichberechtigt. Innengeräte können mit
Center/Remote
CompTrol 4Web und Kabelfernbedienung bedient werden.
Tabelle 14: Moduseinstellung der CompTrol 4Web und der Kabelfernbedienung
Vorgehen
1. Über den Pfad Einstellungen > Allgemein zum Bereich Fernbedienung navigieren.
2. In der Auswahlliste Modus 4Web der Klimazone 1 den Modus für die CompTrol 4Web ge-
mäß „Tabelle 14: Moduseinstellung der CompTrol 4Web und der Kabelfernbedienung" auf
Seite 66 wählen.
3. Den Schritt 2 für alle angeschlossenen Klimazonen wiederholen.
; Modus der CompTrol 4Web ist für jeden X/Y-Bus zugewiesen.
8.2.5 Logoansicht einstellen
Das Logo auf der Benutzeroberfläche der CompTrol 4Web ist ein- und ausblendbar.
Vorgehen
1. Über den Pfad Einstellungen > Allgemein zum Bereich Logo navigieren.
2. Wenn das Logo eingeblendet werden soll, die Checkbox Logo einblenden aktivieren.
Wenn das Logo ausgeblendet werden soll, die Checkbox Logo einblenden deaktivieren.
8.2.6 Anzeige für 4. Ventilatorstufe einrichten
Per Checkbox ist wählbar, ob die 4. Ventilatorstufe in der Statusanzeige der Klimazone und im
Bedienfeld der Klimazone aktiviert und angezeigt wird. Werkseitig ist die 4. Ventilatorstufe akti-
viert.
ACHTUNG
Funktionsstörung der CompTrol 4Web durch Aktivierung der 4. Ventilatorstufe bei Kli-
mageräten, die die 4. Ventilatorstufe nicht unterstützen.
Wenn das vorhandene Klimagerät die 4. Ventilatorstufe nicht unterstützt, in der Benutzerober-
●
fläche des CompTrol 4Web die 4. Ventilatorstufe deaktivieren.
Checkbox
Beschreibung
4. Ventilator-
● Symbol für 4. Ventilatorstufe und Schaltfläche werden im Bedienfeld der Klima-
stufe ist aktiviert
zone angezeigt.
4. Ventilator-
● Symbol für 4. Ventilatorstufe und Schaltfläche werden nicht im Bedienfeld der Kli-
stufe ist
mazone angezeigt.
deaktiviert
66
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Vorgehen
1. Sicherstellen, dass das vorhandene Klimagerät die 4. Ventilatorstufe unterstützt.
2. Über den Pfad Einstellungen > Allgemein zum Bereich 4. Ventilatorstufe navigieren.
3. In Zeile Klimazone 1 Checkbox 4. Ventilatorstufe aktivieren oder deaktivieren.
4. Schritt 3 für alle angeschlossenen Klimazonen wiederholen.
; Anzeige der 4. Ventilatorstufe ist konfiguriert.
8.2.7 Anzeige für Pendellamelle einrichten
Per Checkbox ist wählbar, ob das Pendellamellensymbol (siehe Kapitel „1.5.2 Symbole der Be-
nutzeroberfläche der CompTrol 4Web" auf Seite 10) in der Statusanzeige der Klimazone und
im Bedienfeld der Klimazone angezeigt wird.
Checkbox
Beschreibung
● Pendellamellensymbol wird in der Statusanzeige der Klimazone angezeigt.
Pendellamelle
● Pendellamellensymbol und Schaltfläche [Pendellamelle] werden im Bedienfeld
ist aktiviert
der Klimazone angezeigt.
● Pendellamellensymbol wird in der Statusanzeige der Klimazone nicht angezeigt.
Pendellamelle
● Pendellamellensymbol und Schaltfläche [Pendellamelle] werden im Bedienfeld
ist deaktiviert
der Klimazone nicht angezeigt.
Vorgehen
1. Über den Pfad Einstellungen > Allgemein zum Bereich Anzeige navigieren.
2. In Zeile Klimazone 1 Checkbox Pendellamelle aktivieren oder deaktivieren.
3. Schritt 2 für alle angeschlossenen Klimazonen wiederholen.
; Anzeige der Pendellamelle ist konfiguriert.
8.2.8 Schaltfläche für Betriebsmodus „Automatik" einrichten
Per Checkbox ist wählbar, ob der Betriebsmodus Automatik im Bedienfeld der Klimazone er-
scheint (siehe Abbildung „Bedienfeld einer Klimazone" auf Seite 56).
Checkbox
Beschreibung
Automatik
Schaltfläche [Auto] für den Betriebsmodus Automatik wird im Bedienfeld der Klima-
ist aktiviert
zone angezeigt. Der Betriebsmodus Automatik ist wählbar.
Automatik
Schaltfläche [Auto] für den Betriebsmodus Automatik wird im Bedienfeld der Klima-
ist deaktiviert
zone nicht angezeigt.
Vorgehen
1. Über den Pfad Einstellungen > Allgemein zum Bereich Automatik navigieren.
2. In Zeile Klimazone 1 Checkbox Automatik aktivieren oder deaktivieren.
3. Schritt 2 für alle angeschlossenen Klimazonen wiederholen.
; Schaltfläche des Betriebsmodus Automatik ist konfiguriert.
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Benutzeroberfläche einrichten
67
