Produktbeschreibung
Zeitschaltuhr für jede Klimazone
Die CompTrol 4Web verfügt über eine Zeitschaltuhr, die für jede Klimazone individuell eingerichtet
werden kann.
Zeitschaltuhr mit Temperaturautomatik für jede Klimazone
Die CompTrol 4Web verfügt über eine Zeitschaltuhr mit Temperaturautomatik. Die Zeitschaltuhr
ist eine durch Parameter festlegbare Einstellung einer Klimazone, die innerhalb eines frei wählba-
ren Zeitraums aktiviert werden kann. Folgende Parameter können pro Zeitschaltuhr konfiguriert
werden:
Ruhezustand,
Ventilatorstufe,
Pendellamelle,
Minimaltemperatur,
Maximaltemperatur,
Überwachung (dT).
Für jede Klimazone können max. 16 Szenen konfiguriert werden. Die Szene ermöglicht die Konfi-
guration eines ganzjährigen Automatikbetriebs der Innengeräte. Beispielsweise können für folgen-
de Szenen vordefinierte Einstellungen festgelegt werden:
Anwesend,
Abwesend,
Verkauf,
Wochenende,
Nacht,
Auskühlschutz,
Überhitzungsschutz.
18
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
4.1 Übersicht der Anschlüsse und Anzeigen
1
2
3
4
5
6
7
Ethernet
1
2
3
22
21
20
19
18

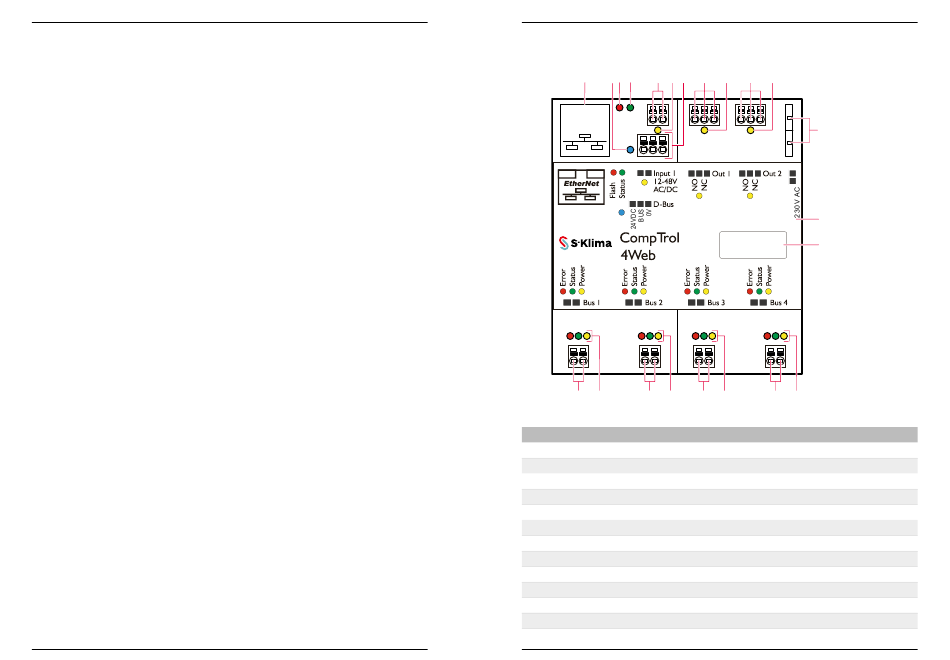

Abbildung 3: Anschlussbelegung und Anzeigen der CompTrol 4Web
Nr.
Benennung
1
LAN-Anschluss
2
Status-LED für D-Bus
3
Status-LED für Flash-Speicherzugriff
4
Status-LED für Netzwerkstatus
5
Digitaleingang
6
Status-LED für Digitaleingang
7
D-Bus
8
Ausgang 1
9
Status-LED für Ausgang 1
10
Ausgang 2
11
Status-LED für Ausgang 2
12
Spannungsversorgungsanschluss
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Produktbeschreibung
8
9
10 11
12
13
MAC-Adresse
14
18:AF:9F:_ _:_ _:_ _
4
17
16
15
19
