CompTrol 4Web installieren
5. Für den Anschluss der weiteren Anschlüsse vorgehen wie in Kapitel „5.5.2 Anschlüsse der
CompTrol 4Web anschließen" auf Seite 30 beschrieben.
5.6 Optionales Zubehör montieren und anschließen
5.6.1 Temperaturfühler montieren
ACHTUNG
Funktionsunfähiger Temperaturfühler durch falsch eingestellte DIP-Schalter.
Sicherstellen, dass alle DIP-Schalter am Temperaturfühler auf OFF gestellt sind.
●
Folgende Installationsbedingungen beachten:
Den Temperaturfühler nur an trockenen Innenwänden montieren.
●
Den Temperaturfühler nicht im Bereich von Wärmequellen, Zugluft, direkter Sonneneinstrah-
●
lung und kalten Außenwänden montieren.
Den Temperaturfühler in der Höhe H = 1,6 m an der Innenwand montieren.
●
Die Montageposition des Temperaturfühlers beachten. Diejenige Seite der Grundplatte des
●
Temperaturfühlers nach oben ausrichten, die mit oben gekennzeichnet ist.
Die Kabel für den D-Bus abgeschirmt ausführen. Die Abschirmung auf kürzestem Weg mit ei-
●
nerErdklemmeverbinden.DieAbschirmungmindestenseinseitigauflegen.
Die Kabelanforderungen den technischen Daten entnehmen (siehe Kapitel „14.2.1 Tempera-
●
turfühler" auf Seite 139).
Den D-Bus mit einem externen Netzteil auf 24 V DC vorspannen, da er werkseitig nicht vorge-
spannt ist. Das Hutschienennetzteil ist als Zubehör erhältlich (siehe Kapitel „16 Zubehör" auf
Seite 144).
DamitdieRaumtemperaturwertederjeweiligenKlimazoneanderBenutzeroberflächeangezeigt
werden,mussdiejeweiligeSeriennummerdesTemperaturfühlersinderBenutzeroberflächeder
CompTrol 4Web eingegeben werden (siehe Kapitel „8.2.9 Seriennummer für optionalen
D-Bus-Temperaturfühler eintragen" auf Seite 68).
Maximal 4 Temperaturfühler können an den D-Bus der CompTrol 4Web angeschlossen werden.
Der Temperaturfühler ist als Zubehör erhältlich (siehe Kapitel „16 Zubehör" auf Seite 144).
32
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
5.6.2 Temperaturfühler an D-Bus anschließen
D-Bus-Anschlussschema für Temperaturfühler
Temp.fühler
24V
Bus 0V
24V
D-Bus:
Netzteil
0V
Ethernet

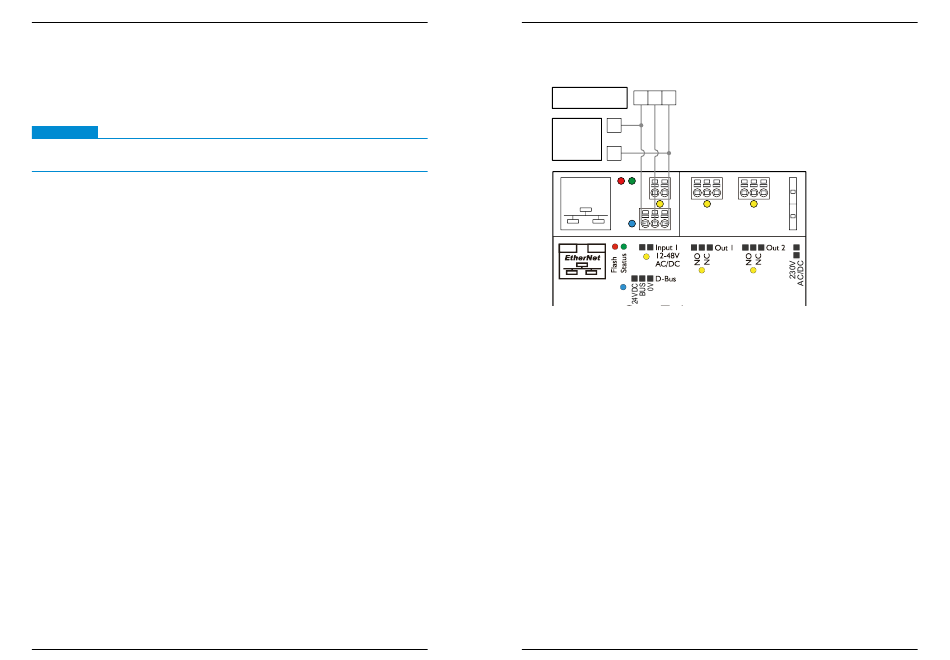

Abbildung 9: D-Bus-Anschlussschema für Temperaturfühler
Voraussetzungen
Gesamtanlage ist spannungsfrei geschaltet und auf Spannungsfreiheit geprüft sowie gegen
●
Wiedereinschalten gesichert.
Hutschienennetzteil zur Spannungsversorgung des D-Busanschlusses ist vorhanden.
●
Technische Daten des Temperaturfühlers (siehe Kapitel „14.2.1 Temperaturfühler" auf Sei-
●
1
2
te 139) und des Netzteils beachten.
Vorgehen
1. Gesamtanlage spannungsfrei schalten, auf Spannungsfreiheit prüfen und gegen Wiederein-
schalten sichern.
2. Das Hutschienennetzteil an geeigneter Stelle im Schaltschrank montieren (siehe Kapitel „5.2
Wartungs- und Montagefreiraum" auf Seite 28).
3. Das Hutschienennetzteil gemäß dem Anschlussschema in Abbildung 9 auf Seite 33 elekt-
risch anschließen.
4. Den Temperaturfühler gemäß dem Anschlussschema in Abbildung 9 auf Seite 33 elektrisch
anschließen.
5. Für den Anschluss der Spannungsversorgung vorgehen wie in Kapitel „5.5.1 Spannungsver-
sorgung anschließen" auf Seite 29 beschrieben.
6. Für den Anschluss der weiteren Anschlüsse vorgehen wie in Kapitel „5.5.2 Anschlüsse der
CompTrol 4Web anschließen" auf Seite 30 beschrieben.
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
CompTrol 4Web installieren
MAC-Adresse
18:AF:9F:_ _:_ _:_ _
3
4
