CompTrol 4Web bedienen
Freitag:
●
– Szene Tag von 06:00 Uhr bis 15:00 Uhr.
– Szene Nacht von 15:00 Uhr bis 06:00 Uhr
Samstag, Sonntag, Feiertag:
●
– Szene Nacht von 00:00 Uhr bis 24:00 Uhr

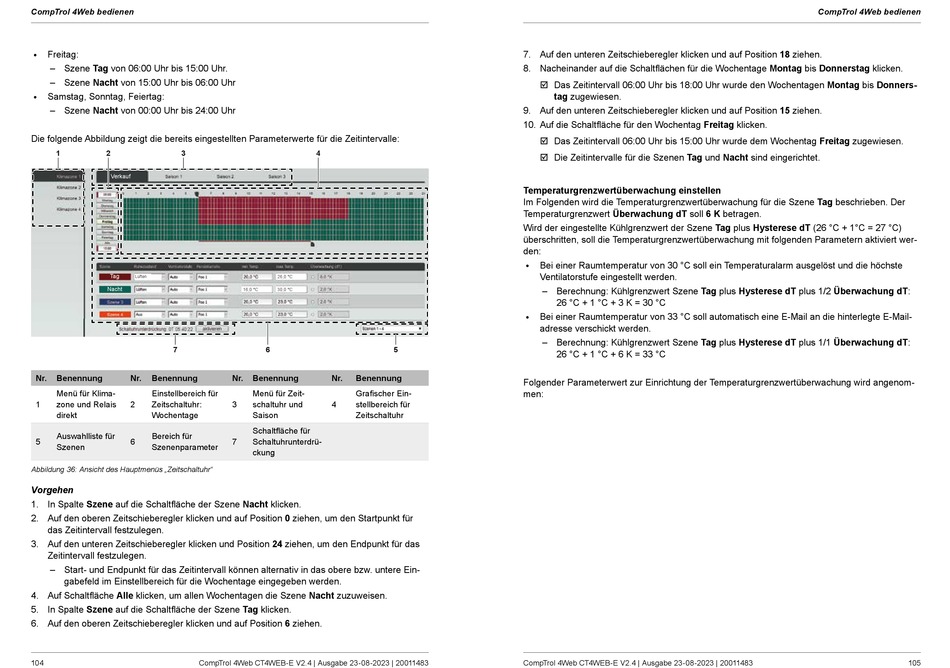

Die folgende Abbildung zeigt die bereits eingestellten Parameterwerte für die Zeitintervalle:
1
2
3
Verkauf
Tag
Lüften
Nacht
7
Nr.
Benennung
Nr.
Benennung
Menü für Klima-
Einstellbereich für
1
zone und Relais
2
Zeitschaltuhr:
direkt
Wochentage
Auswahlliste für
Bereich für
5
6
Szenen
Szenenparameter
Abbildung 36: Ansicht des Hauptmenüs „Zeitschaltuhr"
Vorgehen
1. In Spalte Szene auf die Schaltfläche der Szene Nacht klicken.
2. Auf den oberen Zeitschieberegler klicken und auf Position 0 ziehen, um den Startpunkt für
das Zeitintervall festzulegen.
3. Auf den unteren Zeitschieberegler klicken und Position 24 ziehen, um den Endpunkt für das
Zeitintervall festzulegen.
– Start- und Endpunkt für das Zeitintervall können alternativ in das obere bzw. untere Ein-
gabefeld im Einstellbereich für die Wochentage eingegeben werden.
4. Auf Schaltfläche Alle klicken, um allen Wochentagen die Szene Nacht zuzuweisen.
5. In Spalte Szene auf die Schaltfläche der Szene Tag klicken.
6. Auf den oberen Zeitschieberegler klicken und auf Position 6 ziehen.
104
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
4
26,0 °C
16,0 °C
30,0 °C
6
5
Nr.
Benennung
Nr.
Benennung
Menü für Zeit-
Grafischer Ein-
3
schaltuhr und
4
stellbereich für
Saison
Zeitschaltuhr
Schaltfläche für
7
Schaltuhrunterdrü-
ckung
7. Auf den unteren Zeitschieberegler klicken und auf Position 18 ziehen.
8. Nacheinander auf die Schaltflächen für die Wochentage Montag bis Donnerstag klicken.
; Das Zeitintervall 06:00 Uhr bis 18:00 Uhr wurde den Wochentagen Montag bis Donners-
tag zugewiesen.
9. Auf den unteren Zeitschieberegler klicken und auf Position 15 ziehen.
10. Auf die Schaltfläche für den Wochentag Freitag klicken.
; Das Zeitintervall 06:00 Uhr bis 15:00 Uhr wurde dem Wochentag Freitag zugewiesen.
; Die Zeitintervalle für die Szenen Tag und Nacht sind eingerichtet.
Temperaturgrenzwertüberwachung einstellen
Im Folgenden wird die Temperaturgrenzwertüberwachung für die Szene Tag beschrieben. Der
Temperaturgrenzwert Überwachung dT soll 6 K betragen.
Wird der eingestellte Kühlgrenzwert der Szene Tag plus Hysterese dT (26 °C + 1°C = 27 °C)
überschritten, soll die Temperaturgrenzwertüberwachung mit folgenden Parametern aktiviert wer-
den:
Bei einer Raumtemperatur von 30 °C soll ein Temperaturalarm ausgelöst und die höchste
●
Ventilatorstufe eingestellt werden.
– Berechnung: Kühlgrenzwert Szene Tag plus Hysterese dT plus 1/2 Überwachung dT:
26 °C + 1 °C + 3 K = 30 °C
Bei einer Raumtemperatur von 33 °C soll automatisch eine E-Mail an die hinterlegte E-Mail-
●
adresse verschickt werden.
– Berechnung: Kühlgrenzwert Szene Tag plus Hysterese dT plus 1/1 Überwachung dT:
26 °C + 1 °C + 6 K = 33 °C
Folgender Parameterwert zur Einrichtung der Temperaturgrenzwertüberwachung wird angenom-
men:
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
CompTrol 4Web bedienen
