Produktbeschreibung
Nr.
Benennung
13
Anschlussübersicht
14
MAC-Adresse
15
LEDs für X/Y-Bus 4: Error-LED (rot), Status-LED (grün) und Power-LED (gelb)
16
X/Y-Bus 4
17
LEDs für X/Y-Bus 3: Error-LED (rot), Status-LED (grün) und Power-LED (gelb)
18
X/Y-Bus 3
19
LEDs für X/Y-Bus 2: Error-LED (rot), Status-LED (grün) und Power-LED (gelb)
20
X/Y-Bus 2
21
LEDs für X/Y-Bus 1: Error-LED (rot), Status-LED (grün) und Power-LED (gelb)
22
X/Y-Bus 1
Tabelle 6: Benennung der Anschlüsse
4.2 Beschreibung der Anschlüsse
4.2.1 LAN-Anschluss
Die CompTrol 4Web verfügt über einen RJ45 Ethernet-Anschluss 10/100 Mbit/s. Die unterstützten
Internet-Protokolle sind TCPIP, HTTP, HTTPS, SMTP, FTP, DHCP, DNS, NTP und Modbus TCP.
4.2.2 Digitaleingang
Der Eingangsspannungsbereich ist 12 bis 48 V AC/DC. Der aktuelle Status des Digitaleingangs
wird über die Status-LED angezeigt. Abhängig von der Belegung des Digitaleingangs bedeutet
eine leuchtende LED, dass ein externer Fehler empfangen oder die Funktion Fern-Ein/Aus betä-
tigt wurde.
Der Digitaleingang ist invertierbar. Bei invertiertem Digitaleingang liegt im fehlerfreien Zustand
eine Eingangsspannung an. Die LED leuchtet dauerhaft, da eine Spannung anliegt.
4.2.3 D-Bus
Der D-Bus ist eine Schnittstelle für zusätzliche D-Bus-Komponenten, zum Beispiel Aktoren oder
Fühler. Als Kommunikations- und Trägerspannung dienen 24 V DC. Den D-Bus mit einem exter-
nen Netzteil auf 24 V DC vorspannen, da er werkseitig nicht vorgespannt ist. Das Hutschienen-
netzteil ist als Zubehör erhältlich (siehe Kapitel „16 Zubehör" auf Seite 144).
Folgende optionale Komponenten können einzeln oder zusammen an den D-Bus angeschlossen
werden:
Temperaturfühler,
●
M-Bus-Zähler mit M-Bus-Interface.
●
Temperaturfühler
Der optionale Temperaturfühler überträgt Raumtemperaturwerte von 0 bis +50 °C als neuen Ist-
wert an die Benutzeroberfläche der CompTrol 4Web. Damit die Raumtemperaturwerte der jeweili-
gen Klimazone an der Benutzeroberfläche angezeigt werden, muss die jeweilige Seriennummer
des Temperaturfühlers in der Benutzeroberfläche der CompTrol 4Web eingegeben werden (siehe
Kapitel „8.2.9 Seriennummer für optionalen D-Bus-Temperaturfühler eintragen" auf Seite 68).
Maximal 4 Temperaturfühler können an den D-Bus der CompTrol 4Web angeschlossen werden.
Der Temperaturfühler ist als Zubehör erhältlich (siehe Kapitel „16 Zubehör" auf Seite 144).
20
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
M-Bus-Energiezähler und M-Bus-Interface
1
2
6
3
6
7
4
5

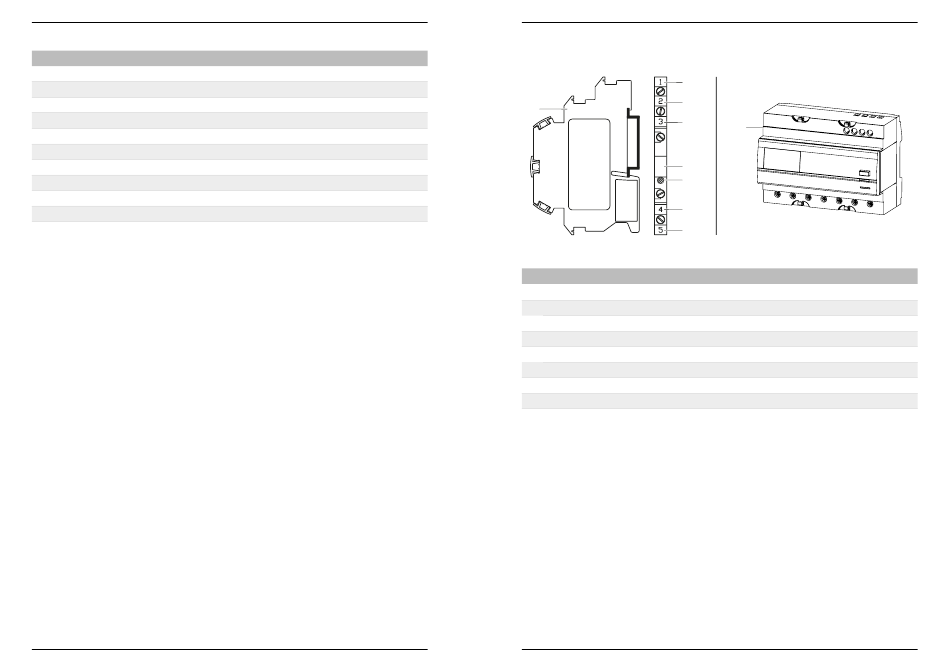

Abbildung 4: M-Bus-Interface und M-Bus-Energiezähler
Nr.
Benennung
1
Spannungsversorgung 0 V/GND und D-Bus-Signalmasse
2
D-Busanschluss
3
Spannungsversorgung 24 VDC, +/- 20%, ca. 50 mA
4
M-Busanschluss (+)
5
M-Busanschluss (-)
6
M-Bus-Interface
7
Status-LED am M-Bus-Interface
8
M-Bus-Energiezähler
Tabelle 7: Anschlussbelegung des M-Bus-Interfaces
Der optionale M-Bus-Energiezähler erfasst den Gesamtenergieverbrauch in kWh und die aktuelle
Gesamtleistung in kW einer Liegenschaft. Die Erfassung des Stromverbrauchs einzelner Kli-
mageräte ist nicht möglich.
Das M-Bus-Interface verbindet den M-Bus-Energiezähler mit dem D-Bus der CompTrol 4Web.
Maximal 1 M-Bus-Energiezähler mit M-Bus-Interface kann an den D-Bus der CompTrol 4Web
angeschlossen werden. Als M-Bus-Energiezähler ist ausschließlich der Energiezähler Socomec
COUNTIS E35 zulässig. Der Energiezähler benötigt eine relevante M-Bus Adresse 1-250, und die
Übertragungsrate muss auf 2400 Baud eingestellt werden. Das M-Bus-Interface erkennt automa-
tisch den angeschlossenen Energiezähler. Der aktuelle Status des M-Bus-Interfaces wird über die
Status-LED angezeigt.
4.2.4 Ausgänge
Jeder der 2 Ausgänge ist als potenzialfreier Relaiskontakt ausgeführt. Der Relaiskontakt ist mit
250 V AC, 220 V DC und einer Schaltleistung von 30 VA belastbar. Über die Status-LED des
jeweiligen Ausgangs wird der Schaltzustand des Relais angezeigt. Eine leuchtende LED bedeu-
tet, dass das Relais angezogen hat.
Der Schaltzustand eines Relais ändert sich, wenn die Bedingung für eine Meldung erfüllt ist.
