Produktbeschreibung
4.3.3 LED des M-Bus-Interfaces
Die LED ist abgebildet in Abbildung 4 auf Seite 21.
Bezeichnung
Farbe
Status
leuchtet
-
nicht
blinkt 1 Mal
grün
kurz
blinkt 2 Mal
grün
kurz
Status-LED
blinkt 3 Mal
grün
kurz
blinkt dauer-
grün
haft kurz
Tabelle 10: Bedeutung der LED des M-Bus-Interfaces
24
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Beschreibung
M-Bus-Interface ist nicht betriebsbereit.
Spannungsversorgung fehlt oder M-Bus-Interface ist
defekt.
M-Bus-Interface ist betriebsbereit.
Status des M-Bus-Interface ist in Ordnung.
M-Bus-Interface wurde nicht am D-Bus erkannt.
Anschlüsse überprüfen, das M-Bus-Interface ist nicht
funktionsfähig oder enthält keine gültige
Seriennummer.
M-Bus-Fehlermeldung.
M-Bus-Energiezähler meldet einen Fehler oder
Kabelverbindung zum M-Bus-Energiezähler wurde
unterbrochen.
Kein D-Bus-Signal erkannt.
D-Bus-Signal wurde unterbrochen.
Mehr als ein M-Bus-Interface ist mit dem D-Bus
verbunden.

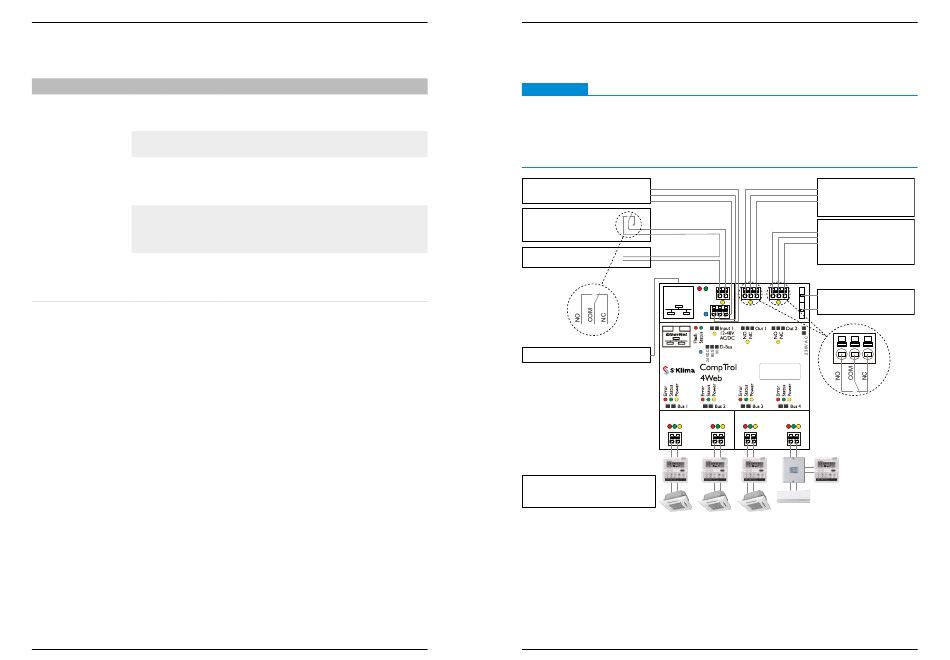

4.4 Anschlussschema
Die Funktionen der CompTrol 4Web-Anschlüsse sind im folgenden Anschlussschema dargestellt.
Hinweis
In jedem X/Y-Bus, in dem ein CompTrol 4Web eingesetzt werden soll, muss parallel eine Ka-
●
belfernbedienung installiert sein.
Bei den Gerätetypen SRF, SRK und SRR der S- und SX-Serie Folgendes beachten:
●
– Keine Infrarotfernbedienung verwenden.
– Stulz Adapterplatine SC-BIKN2-E vorschalten.
D-Bus:
zusätzliche D-Bus-Komponenten
Digitaleingang:
Fern-Ein/Aus
Externer Fehler
Netzteil:
12 - 48 V AC/DC
Ethernet
LAN-Anschluss
1
1 Kabelfernbedienung pro X/Y-Bus
max. 16 Klima-Innengeräte pro X/Y-Bus
max. 32 Klima-Innengeräte gesamt
Abbildung 5: Funktionen der Anschlüsse an der CompTrol 4Web
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Produktbeschreibung
Ausgang 1:
Sammelalarm
Freies Relais 1
potenzialfrei
Ausgang 2:
Temperaturalarm
Externes Gerät: Fern-Ein/Aus
Freies Relais 2
potenzialfrei
Spannungsversorgung
MAC-Adresse
18:AF:9F:_ _:_ _:_ _
2
3
4
